2 din магнитола в шевроле нива

Шевроле нива схема подключения магнитолы

Хорошо знакомый как россиянам, так и жителям ближнего зарубежья, автомобиль Нива Шевроле за свою недолгую историю (Шеви Нива выпускается с 2002 года) заслужил достаточно много совершенно разных отзывов. И что интересно, большее их количество носят положительный характер. И это несмотря на то, что четкого определения принадлежности Нивы Шевроле к определенному классу легковых машин нет даже на официальном сайте производителя. Там она классифицируется как «серийный российский легковой автомобиль повышенной проходимости».

Выбираем магнитолу в Шевроле ниву

То есть полноценным внедорожником она еще не стала, но кроссовер уже переросла. Что касается технического оснащения Шевроле Нива, то начиная с первой модели, особых изменений также не произошло. Это подтверждается тем фактом, что за весь период выпуска авто, а он уже достиг пятнадцати лет, рестайлинг был произведен всего один раз! А запланированная к производству в 2020 году модель нового поколения была заморожена на неопределенный период.

Мы не будем говорить о технических возможностях этого безусловно достойного авто и уделим время той его части, которая относится к обеспечению комфортности передвижения. А именно — автозвуку.

Моя Нива

Нивоводы всех поколений, модификаций и стран, объединяйтесь!

Магнитола для Лада Нива (LADA NIVA) Redpower 610 серии 9 дюймов на Андроид 10 в Екатеринбурге

Магнитола на Ниву подбирается по аналогичному принципу, что и на любой другой автомобиль. Однако требуется учитывать ряд деталей, которые обычно не интересуют автовладельцев других марок. Если говорить о том, что магнитола в Ниву Шевроле – это та же навигационная система, а автомобиль традиционно используется как «русский» внедорожник, особенно с учетом доступного тюнинга, делающим из современной Нивы экстраординарный автомобиль, то речь пойдет об особенностях передвижении в малозаселенных районах.

Основной проблемой является неуверенный прием GSM, а в плохую погоду – точность позиционирования GPS может также желать лучшего, так как Global Positioning System увереннее себя чувствует в приэкваториальной зоне, а также в городах, где координата корректируется за счет сотовой связи. В удаленных от города районах, если установить GPS, придется довольствоваться относительно точной координатой, которой достаточно для большинства задач навигации.

Салон автомобиля Нива

Штатная магнитола Нива может быть основана на чипсете, поддерживающим ГЛОНАСС, в этом случае проблема с получением точной координаты в отдаленных районах пропадет сама собой. Как это можно проверить? Запустите на новой магнитоле своего Шевроле AndroiTS GPS Test Free и определите совместимость.

Особенности выбора магнитол для Нивы и Шеви

После того как Нива стала выпускаться под брендом Шевроле, она полноценно вошла в рейтинг лучших бюджетных внедорожников, которые находятся в центре внимания производителей. Это повлекло появление различной электронной периферии зарубежного производства.

Магнитола на Ниву 1 din

Магнитолы для Нивы представлены следующими конфигурациями:

• 1 din – стандартные медиасистемы старого образца, рассчитанные на проигрывание звуковых треков, в отдельных случаях поддерживается парктроник и другое совместимое оборудование;
• 2 дин – магнитолы с навигацией и сенсорным экраном без поддержки интернета;
• 2 дин с навигацией и интернетом – данные устройства сопоставимы по производительности со смартфонами и планшетами и позволяют подключить 3G/4G модем, обеспечивая одновременный доступ к мультимедийному контенту.

Магнитола 2 дин
Все три конфигурации для НИВЫ значительно отличаются по стоимости. Обратим при этом внимание, что даже при условии, что новая Нива – это Шевроле, все равно установка полнофункциональной версии автомагнитолы не всегда оправдана из-за «народного» формата машины. Например, для 21214М, по мнению многих водителей, большая часть функциональности им не нужно. Вполне достаточно навигационной версии с качественным сенсорным экраном, некоторые модели позволяют получить Hi-Fi звук и HD-видео.

Магнитолы 1 din и 2 din

Звуковое оборудование Нива Шевроле

К нашему (как и к вашему) сожалению, эта часть статьи будет достаточно краткой. По той простой причине, что никакого штатного звуковоспроизводящего оборудования (за исключением клаксона) в Шеви попросту нет. Производитель ограничился стандартной аудиоподготовкой машины для ее дальнейшей эксплуатации. И это скорее можно отнести к положительным качествам Шнивы. Ведь трудно было бы рассчитывать на качественный музыкальный аппарат при относительно низкой стоимости самого авто. Так что, Нива Шевроле — это, можно сказать, мечта для творческого автолюбителя.

Что касается аудиоподготовки, то она включает в себя комплекс работ по прокладке проводов с необходимыми штекерами и разъемами и подготовке мест для крепления аудиокомпонентов (колонок), непосредственно посадочного места самой автомагнитолы, радиоантенны.

Подключение

На машине ВАЗ-2121 используется центральная консоль со штатным местом под динамик. Дополнительные громкоговорители размещаются в обшивках передних дверей или на задней полке. Коммутационная проводка делается разъемной, что позволяет быстро демонтировать оборудование. Для этого требуется вывести все провода колонок и питания к месту размещения головного устройства и скроссировать в колодку стандарта ISO. Ответная часть устанавливается на магнитоле. Назначение проводов определяется по инструкции, прилагаемой к оборудованию.

Питание подключается через замок зажигания, что исключает эксплуатацию оборудования без ключа, расположенного в скважине. Для подключения антенны используется штатный штекер. Если разъем на магнитоле не соответствует ответной части, то используется переходник.

Подключение магнитолы в Ниве Шевроле имеет особенность, связанную с отсутствием положения ACC в замке зажигания. Из-за этого приходится объединять кабели с желтой и красной изоляцией в единую проводку, которая выводится к положительному полюсу батареи. Из-за этого повышается ток утечки, способный разрядить аккумулятор в течение ночи. Проблема решается введением в цепь красного провода дополнительного выключателя; устройство позволяет слушать магнитолу без ключа в замке зажигания.

Выбор магнитолы для подключения в автомобиле Нива Шевроле 2020

Первоочередным, конечно же, является определение стоимости и функциональности предполагаемой к установке магнитолы Шевроле Нива 2016. На современном рынке радиоаппаратуры сегодня можно найти устройство, которое удовлетворит любого человека по обоим из вышеназванных параметров. Следующее, на что нужно обратить внимание, это:

• Типоразмер: 1 или 2 Дин. Он должен соответствовать посадочному месту для проигрывателя штатной установки, предусмотренному производителем авто. В противном случае следует озаботиться покупкой переходной рамки;

• Количество каналов для подключения динамиков;
• Мощность оборудования на выходе;
• Соответствие дизайна магнитолы и салона;
• Функциональность, размер дисплея, наличие дополнительных возможностей (навигатор, камеры всех видов обзора и тому подобное), подбирается индивидуально.

Что нужно купить?

Чтобы поставить магнитолу 2 дин в Ниву, нужно купить для начала штатную рамку. Цена ее — в районе 3 тысяч рублей. Но нам удалось найти на авито за 1800 рублей.

Кроме того, потребуется:

• Сама магнитола — купить можно здесь
• Клевой пистолет

Какой бренд выбрать для Нивы?

При выборе бренда магнитолы на 21214М, как правило, искать подходящую можно только из китайских моделей, так как при наличии другой техники, она будет уступать по техническим характеристикам. Многие сервисы советую приобретать Redpower, Winca, в 2 дин версии. Однако у вас могут возникнуть проблемы с установкой. Так как официально штатные версии автомагнитолы для этой модели просто отсутствуют.

Проблема с медиасистемой НИВЫ решается с помощью следующих устройств. FARCar выпускает 1 din устройства с роботизированным 7-ми дюймовым экраном и ГЛОНАСС. Предложены аналогичные устройства ROXIMO. По сути, это видеотерминалы с навигационной составляющей на базе стандартной автомагнитолы. Нужно сказать, что выдвигающийся экран выглядит очень современно.

Эти навигационные девайсы могут также похвастаться следующими техническими характеристиками. Прежде всего, морозостойким емкостным экраном, что несомненный плюс для северных регионов, где НИВА – это больше, чем средство передвижения. Процессор Cortex A9 обеспечивает решение с помощью автомагнитолы бизнес-задач.

Версия Андроид 5.1.1 ориентирована на автомобильные гаджеты, поэтому хорошо интегрируется с другими аппаратными возможностями. Навигатор обеспечивает одновременную работу двух навигационных систем с точностью позиционирования до 1 м. Кроме Wi-Fi и LTE поддерживает еще ряд функций.

Автомагнитола 5.1.1

Если вы решитесь приобрести другую нештатную платформу в автомобиль, например, 21213, проблема с несовпадающей распиновкой устраняется с помощью переходника. Проблемы интеграции, которые часто упоминаются мастерами, имеются, но они не так выражены. Прежде всего, решаются с использованием CAN-шины, к которой сейчас подключаются обязательные устройства ERA GLONASS, по этой причине вопросы с установкой любого оборудования, в том числе, не штатного, решены по умолчанию.

Автозапчасти для иномарок, ремонт авто

В наши дни, ни один автомобиль не обходится без аудиосистемы. К сожалению, в Шевроле Нива штатная аудиосистема если она предусмотрена комплектациейну, скажем, не особо хороша ; Так я был снять магнитолу шевроле нива огорчен качеством воспроизведения с первых минут после первого включения магнитолы.

Было полное ощущение, будто я не музыку слушаю, а по телефону по громкой связи с кем-то разговариваю. К этой проблеме нужно подходить, само собой, комплексно, но, как говориться, «Мы полагаем, а оклад располагает». Достаем из коробки установочные провода от магнитолы, соединяем их с проводами аудиоподготовки, перематываем место соединения изолентой для предотвращения попадания влаги и надежности соединениясобственно вариант подключения только 1по другому их и не вставишь, удобно сделана «защита снять магнитолу шевроле нива дурака» специально для людей далеких от «дел электронных»: Начинаем разбирать магнитолу: Устанавливаем «шахту» в посадочное место, вынимаем провода, загибаем отверткой язычки снять магнитолу шевроле нива и сверху для закрепления на месте: Подсоединяем провода к магнитоле, вставляем магнитолу в установочную шахту, устанавливаем рамку, панель, с магнитолой закончили… 7.

Таким образом на магнитолу подается питание по желтому и красному проводу, становится возможным ее включить. После включения магнитолы появляется напряжение на синем проводе питание антенны.

После выключения зажигания питание на катушке реле остается с синего провода, то есть магнитола может работать снять магнитолу шевроле нива заглушенном двигателе сколько угодно! После выключения магнитолы реле отключается, и включить магнитолу можно будет только при следующем включении зажигания.

Однако этот вариант будет не совсем правильный, потому что это не только некрасиво, но и крайне ненадежно. Места соединения проводов, особенно, снять магнитолу шевроле нива вы выполняете работу зимой, облегают недостаточно хорошо, так что в этих местах может возникнуть короткое замыкание.

Если же вы все же прибегли к этому методу, то вместо изоляционной ленты используйте термоусадочную трубку или специализированные зажимные клеммы. Стоит один раз научиться как правильно это делать, как в другой раз вы произведете установку за пять минут. При установке рекомендуется придерживаться определенных стандартов, которые отмечены в мануале, прилагаемой снять магнитолу шевроле нива магнитоле.

Так же магнитолы прилагаются в комплекте с рамками. Рамка закрепляется к панели консоли автомобиля.

Процесс установки

Подрезаем панель для установки штатной рамки. Где взять шаблон и как подрезается рамка — находим здесь. Должно получиться вот так:

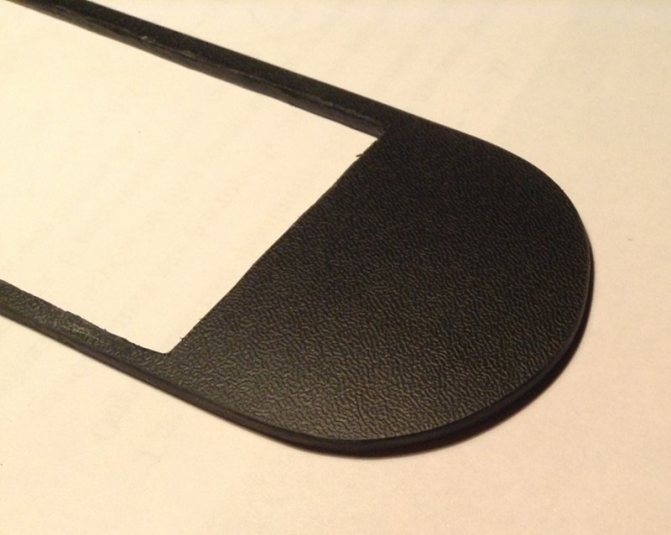

Далее подрезаем рамку по размерам магнитолы:

К сожалению у нас получилось чуть больше, чем нужно, поэтому доводили размер до идеала монтажной пеной, а пену подрезали и наклеили карпет. Пену проложили и изнутри, чтобы усилить посадочное место магнитолы.

Пеним свой косяк

Далее монтируем магнитолу в рамку. Способов — куча. Мы же решили пойти самым простым — аккуратно подклеили клеевым пистолетом.

Как выглядит изнутри Ну а так снаружи. Карпет видно, но так как магнитола отбрасывает тень в салоне на облицовку, то карпет почти не заметен.

Если решили клеить, то клейте так, чтобы клей потом можно было легко отрезать и вытащить магнитолу из рамки.

Осталось подключить магнитолу в машину. С проводкой, думаю все разберутся:

• Красный — АСС
• Желтый — постоянный плюс
• Черный — минус

Остальные провода, которые идут парами — на колонки. Распиновок в интернете куча. Нет смысла повторять одно и то же.

Ну и вот так выглядит конечный результат:

Не большой зазор — устранится, когда крышка рамки притянется саморезами.

Функционал штатной мультимедийной системы

Если вкратце, то можно выделить основные функции, которые выполняет мультимедийная система:

• Мультимедиа;
• Навигационная система;
• Bluetooth + E-Link соединение с телефоном;
• Вывод изображения на дисплей при движении задним ходом + обнаружение препятствий.

Вполне себе современная мультимедиа с исчерпывающим, на наш взгляд, перечнем того, что должна уметь делать ММС. Ну, наверное, остается только добавить вывод показаний датчиков на дисплей. Но это уже другая история. Здесь мы не будем останавливаться и разбирать, что и как там работает, а ограничимся лишь общим перечислением, и постараемся уделить больше внимания процессу установки.

Кстати, скорее всего, у вас есть еще один вопрос — а на какие автомобили можно поставить? Так вот, позиция завода, отраженная в ТИ по установке, следующая:

ЗАО “Джи Эм-АВТОВАЗ» рекомендует установку мультимедийной системы только на автомобили, оснащённые подушкой безопасности водителя и подушкой безопасности переднего пассажира.

От себя можем добавить, что, на первый взгляд, данный девайс можно приспособить на любой Шевик. По крайне мере, посидев и, пораздумав над способами подключения и составляющими, мы не нашли ничего такого, что помешало бы использовать ее на более ранних моделях: разъемы питания от обычной магнитолы, все остальное в комплекте, панель в месте установки особо и не менялась. Единственная морока, которая, мы считаем, может возникнуть — это установка камеры заднего вида. В случае если на вашем автомобиле нет жгутов под датчики парковки и камеру, а вам хотелось бы иметь возможность использовать эту функцию, придется повозиться.

Установка магнитолы Шевроле Нива: 2 Дин, ВАЗ, 21213, 213100, 2121, подключение

Внедорожные автомобили Нива оснащаются штатными местами для размещения аудиоустройства и громкоговорителей. Установка магнитолы на Шевроле Нива выполняется на заводе или дилером. Также многие владельцы самостоятельно монтируют и модернизируют акустическое оборудование.

Установка магнитолы и динамиков в Ниву Шевроле GLC

№ 5325 В разделе «Нива Шевроле» от August 3rd, 2013,
Конструктивно все элементарно и просто, но только муторно.

Сначала установите динамики. Можно начать с задних, т.к. их легче всего сделать. В штатные места в дверях и сзади влезают динамички размером 13. Конечно не для меломанов, но любимый шансон вы послушать сможете без проблем. Я так и сделал. Позже я усилю заднюю полку алюминиевым профилем (чтоб не прогибался, а то есть у него болезнь такая) и врежу туда аж две овальные качалки и усилитель. Чтоб задним пассажирам жизнь медом не казалась. ОБНОВЛЕНИЕ! Я сделал заднюю полочку своими руками и врезал туда 2 качалки.

Первым делом отожмите зацеп решетки динамика. Он легко отжимается пальцами, решетка приподнимается и снимается. На фотке ниже вы можете увидеть зацеп, который надо отжать.

Потом опустите динамичек в отверстие и прикрутите прилагающимися к нему саморезами. Можно взять сразу нормальные болты, если вы не хотите дребежжания и прочего кала.

А теперь вытащите из под черной обшивки (она легко отгибается) приклееные на липкую ленту провода и подключите к динамику.

У меня длины проводов не хватило потому, что снизу эти провода какой-то умник приклеил еще на один кусок ленты. Пришлось лезть ниже и переклеивать ее чтоб ниче не болталось. С другой стороны сделайте тоже самое. Решетки можно ставить обратно. Они легко защелкиваются.

Теперь надо поставить динамички спереди. Купите в магазине отвертку со звездочкой. Шестигранником и плоскими отвертками вы эти саморезы не открутите. Я уже пытался

Совместимость с ЭРА ГЛОНАСС

Обратите внимание, что навигация уже стала обязательной во многих сферах жизни. Речь идет об инсталляции исполняющих устройств к медиасистеме для получения доступа к навигационным данным. С 2017 года стало обязательным подключение тревожной кнопки «ЭРА ГЛОНАСС», комплект оборудования включает передатчик ГЛОНАСС. Штатная автомагнитола Нива по умолчанию не рассчитана на интеграцию с этой системой.

Также можно инсталлировать целый ряд периферийных устройств, например, для Шеви, которые также могут подключаться к автомагнитоле и использоваться сервисными приложениями. CAN шина обеспечивает совместимость совершенно разным интерфейсам и способам подключения. В рамках этого решения, заимствованного из морской навигации, обеспечивается весь спектр подключений и установки не штатного оборудования независимо от уровня сложности.

Магнитола Нива Шеви

Таким образом, штатная магнитола Шевроле Нива, например для 2121 сможет стать полноценным головным устройством, которое адаптируется к бортовой системе «своими силами», а также сопрягается с оборудованием «ЭРА ГЛОНАСС» благодаря CAN-шине.

После проведения аппаратных работ значительно расширяются возможности по использованию приложений, которые можно свободно инсталлировать на Шеви (магнитолы Нива Шеви). Они рассчитаны как на моно, так и на многопозиционный поиск местоположения устройств. Установить магнитолу в Ниве 2121 2 дин можно, воспользовавшись аналогичным опытом друзей и их подсказками (см. видео и фото).

Подключение магнитолы Шевроле Нива

Подключить магнитолу Нива Шевроле не менее просто, чем установить. Внимательно изучаем эксплуатационную инструкцию изготовителя проигрывателя и самого автомобиля. Ориентируясь на их рекомендации, производим подключение. Все, что необходимо при данной работе, – это ваша внимательность и аккуратность.

Распиновка

Предлагаем вашему вниманию распиновку стандартного двухсекционного ISO-разъема для установки ММС в Шевроле Нива 2016.

• Провод желтого цвета – постоянное питание +12 В;
• Синий провод – питание антенны (12В);
• Красный – питание АСС (замок зажигания);
• Черный провод – масса;
• Фиолетовый – плюс правой задней колонки;
• Черно-фиолетовый – минус правой задней колонки;
• Серый – правый передний динамик, плюс;
• Серо-черный – правый передний, минус;
• Белый провод – левый передний плюс;

• Бело-черный – левый передний динамик, минус;
• Зеленый – левый задний, плюс;
• Черно-зеленый – левый задний динамик, минус.

Видео о том, как установить магнитолу в Шевроле Нива.

Как установить

Установка магнитолы в Шевроле Нива состоит из нескольких этапов:

1. Для защиты от короткого замыкания или повреждения предохранителей рекомендуется обесточить автомобиль, сняв клеммы с батареи.
2. Подцепить тонкой отверткой или пластиковой карточкой штатную заглушку, размещенную под блоком регуляторов климатической установки.
3. Вынуть штатный жгут кабелей, размещенный в правом верхнем углу. Осторожно срезать транспортировочный скотч и размотать шнуры.
4. Соединить провода, прилагаемые к головному устройству с колодками кабелей штатной аудиоподготовки. Если элементы не стыкуются, то потребуется использование переходника.
5. Соединить места стыков матерчатой изоляционной лентой, которая повысит надежность соединения и защитит от сырости.
6. Установить в канал монтажные салазки, которые плотно фиксируются при помощи отгибаемых уголков. Узел необходимо закрепить по периметру.
7. Подключить имеющиеся кабели к корпусу магнитолы и установить изделие в штатное место.
8. Смонтировать декоративную рамку вокруг передней панели.
9. Динамики монтируются на заводские точки, расположенные в дверях автомобиля. Для доступа к точке установки требуется снять карманы. Провода расположены внутри дверной карты немного выше имеющегося отверстия. Громкоговорители крепятся 4 шурупами, которые вкручиваются в штатные каналы.

Для установки аудиоустройства размера 2 DIN используется верхняя часть панели приборов; штатные воздуховоды демонтируются, а канал подачи воздуха глушится. Рамка и монтажная шахта крепятся монтажной пеной, которая затем шпаклюется, и вся панель обтягивается виниловой пленкой.

Чтобы установить магнитолу 2 ДИН на Нива 21213, потребуется разобрать центральную часть панели приборов и удалить центральные каналы вентиляции салона.

Затем необходимо зафиксировать расположенную в канале подачи воздуха заслонку герметиком.

После этого начинается доработка центральной рамки, в которой необходимо вырезать отверстие, соответствующее размеру головного устройства. Поскольку аккуратно изготовить деталь в кустарных условиях невозможно, то владельцы делают переходные пластины из фанеры или пластика, скрывая стыки при помощи шпаклевки.

Допускается использование частей фронтальной рамки от автомобилей других марок; детали соединяются между собой эпоксидной смолой, которая затем зачищается и шпаклюется. Полученная конструкция монтируется на панель приборов автомобиля, головное устройство крепится на различных кронштейнах, которые дорабатываются по месту монтажа. Поставить на 213100 головное устройство размера 2 DIN возможно по аналогичной процедуре, поскольку элементы отделки салона и панели приборов унифицированы.
