Электросхема Лада Веста

Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы) » Страница 2 » Лада.ОнлайнЦентральный блок кузовной электроники Lada Vesta и XRAY (описание, отзывы)Ремонт дополнительного блока кузовной электроники Лада ВестаГде находятся ЦБКЭ и EMM на Лада Веста

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

    _x000D_
  • Функции системы контроля доступа; _x000D_
  • Управление стартером; _x000D_
  • Управление реле дополнительных потребителей; _x000D_
  • Управление обогревателем заднего стекла и обогревателями боковых электрозеркал; _x000D_
  • Управление обогревателем ветрового стекла; _x000D_
  • Управление лампами указателей поворота и аварийной сигнализации; _x000D_
  • Управление плафоном освещения салона; _x000D_
  • Управление плафонами освещения порогов (для комплектации «Люкс»); _x000D_
  • Управление освещением багажника; _x000D_
  • Управление стеклоочистителем ветрового стекла (для комплектаций «Классик» и «Комфорт»); _x000D_
  • Управление энергосбережением устройств внутреннего освещения автомобиля; _x000D_
  • Контроль состояния выключателя сигнала торможения (ВСТ); _x000D_
  • Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач); _x000D_
  • Индикация. _x000D_

Электросхема лада веста с описанием

Лада Веста, как и любой другой современный автомобиль, вмещает себя уйму электроники. Отдельные её элементы соединены проводкой, имеющей длину в несколько сотен метров. Необходимость изучения схемы электрооборудования Лада Веста может возникнуть в различных случаях, начиная от тюнинга и заканчивая проведением ремонтных работ. Предлагаем Вам ознакомиться с этими схемами и пояснениями к ним.

Схема соединения заднего дополнительного жгута проводов

Схема соединения заднего дополнительного жгута проводов

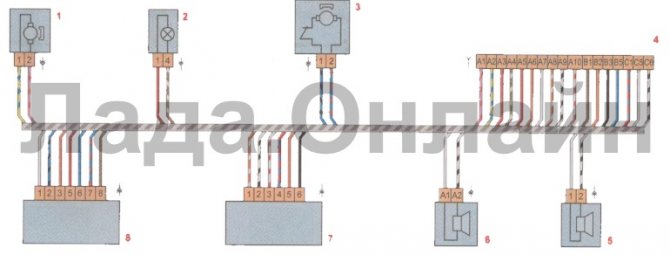

Схема соединения жгута проводов передней левой двери

Схема соединения жгута проводов передней левой двери

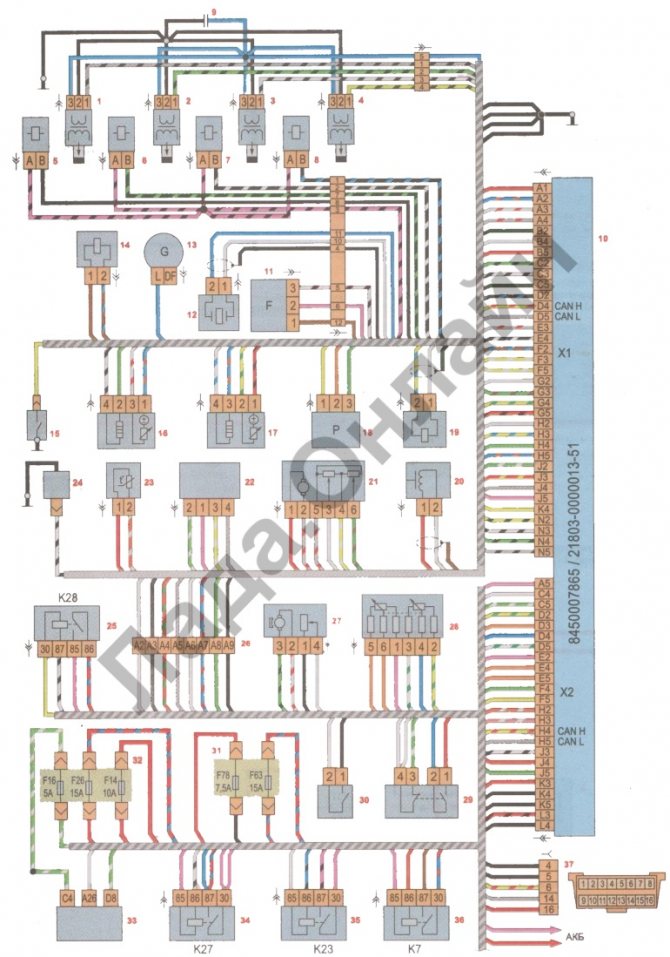

Схема электрооборудования Лада Веста (фото 3)

Как читать схему электрооборудования (на примере Лада Веста)

На самом деле, ничего сложного в схемах электрооборудования автомобилей – нет. Причислим основные обозначения и принципы чтения, и в качестве примера нам послужит схема электропроводки Веста:

  • Линии на схеме – это провода. Цвета этих линий соответствуют цветам проводов.
  • Серыми (иногда голубыми или красными) прямоугольниками обозначаются основные рабочие узлы автомобиля.
  • Напротив каждого узла пишется цифра, расшифровка которой даётся под схемой.
  • Внутри прямоугольников могут быть обозначения ламп (крестик в кружочке), диодов, резисторов, выключателей, датчиков и др.

Таким образом, можно проследить какой провод и куда следует, определив только по цвету причину неисправности какого-либо элемента. Например, если на пути провода к какому-либо узлу встречается реле, предохранитель, лампочка – то имеет смысл проверить все эти элементы, просто сравнив со схемой электрооборудования цвет провода, подходящего к ним.

Схема электрооборудования Лада Веста (фото 2)

Описание функций

Обзор бортового компьютера Lada Vesta показывает, какие параметры выводятся на табло или дисплей передней панели. Чем существенно облегчают жизнь автолюбителю Лады. На Весте штатный бортовой компьютер показывает следующую информацию, кроме кодов ошибок:

  • Величину напряжения сети автомобиля;
  • Запас хода на топливе, находящемся в бензобаке;
  • Текущий и средний расход топлива;
  • Остаток топлива в баке;
  • Время в пути по определенному маршруту;
  • Среднюю скорость;
  • Часы;
  • Общий пробег;
  • Контролирует температуру наружного воздуха;
  • Дает подсказки переключения передач (со звуком или без);
  • На Ладе с круиз контролем выводится информация об установленных параметрах;
  • При наличии АМТ отображается включенная передача или режим авто — ручной.

Бортовой компьютер Лада Веста Настройка бортового компьютера на Лада Веста производится двумя клавишами правого подрулевого переключателя. С помощью клавиш, войдя в меню можно управлять показаниями БК Весты, выводя необходимые данные на панель управления. Таким образом, водитель постоянно имеет возможность контролировать требуемые параметры Весты.

Настройка

После ознакомления с инструкцией по эксплуатации управление бортовым компьютером не представятся сложным. Для того, чтобы устанавливать или осуществлять управление параметрами, нажимаем клавишу вверх и удерживаем некоторое время. Попадаем в меню настроек, где можно:

  1. Установить время;
  2. Обнулить предыдущий пробег;
  3. Сбросить средний расход и среднюю скорость.

Настройка часов

У некоторых автовладельцев возникает вопрос, как настроить часы. Для этого:

  • Верхней клавишей (удерживая ее примерно 3 сек) попадаем в режим редактирования.
  • На экране высвечивается ранее установленное время.
  • Опять удерживая верхнюю кнопку примерно 2 секунды.
  • Начинает моргать первое значение, часы. Стрелками устанавливаем требуемое значение.
  • Опять удерживаем вверх и переходим в установке минут.
  • После того как время выставлено необходимо закрепить показания. Для этого опять требуется длительно удерживать клавишу вверх.

Настройка времени завершена.

Схема электрооборудования Лада Веста (фото 3)

Панель приборов Lada Vesta

На автомобиле Лада Веста комбинация приборов сильно отличается от старых моделей Лада. Поэтому данное описание поможет разобраться в значениях индикаторов и в показаниях приборов.

Схема приборной панели Лада Веста

  1. Тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя. При превышении примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом перебои в работе двигателя и толчки в движении автомобиля не являются неисправностью. При снижении частоты вращения подача топлива возобновится. Также не допускайте работу двигателя при трогании и во время движения с частотой вращения коленвала двигателя ниже 800 мин-1. (ВНИМАНИЕ! Запрещается работа двигателя в опасном режиме (при оборотах коленвала двигателя выше 6200 мин-1 и ниже 800 мин-1).
  2. Сигнализатор «Ремень безопасности»
  3. Сигнализатор «Система надувных подушек безопасности»
  4. Сигнализатор «Отказ тормоза»
  5. Сигнализатор «Электроусилитель руля»
  6. Сигнализатор «Неисправность двигателя»
  7. Сигнализатор «Аккумуляторная батарея»
  8. Сигнализатор ABS
  9. Спидометр
  10. Сигнализатор «Незакрытый капот»
  11. Сигнализатор «Аварийная сигнализация»
  12. Сигнализатор «Незакрытые двери»
  13. Сигнализаторы правого и левого поворотника
  14. Жидкокристаллический индикатор с функциями
  15. Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором
    недопустима. При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева. (ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру для определения и устранения причины перегрева двигателя.)
  16. Указатель и сигнализатор «Уровень топлива»
  17. Сигнализатор «Габаритные огни»
  18. Сигнализатор «Фары ближнего света»
  19. Сигнализатор «Фары дальнего света»
  20. Сигнализатор «Передние противотуманные фары»
  21. Сигнализатор «Задние противотуманные фонари»
  22. Сигнализатор «ESC»
  23. Сигнализатор «ESC OFF»

Дополнительные функции

Бортовой компьютер В БК имеется секретное меню, с помощью которого можно отрегулировать звук щелчков поворотников. Для этого необходимо зажать обе кнопки одновременно. Попадаем в дополнительное меню.
Включаем аварийную сигнализацию, регулировка звука щелчков производится кнопками вверх и вниз. Кратковременно нажав обе кнопки, можно изменить тональность щелчков.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей;

9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации;

16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей;

К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления;

24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4;

Читать далее: Антифриз попал в двигатель последствия для мотора

30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2;

Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы) » Страница 2 » Лада.Онлайн

39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники;

Кстати, а Вы знаете, как применить данные схемы в

Все остальные схемы подходят от комплектаций «норма» и «стандарт».


Указатели и дисплей

Обозначения дисплея Лада Веста

Способы диагностики ЭБУ и ошибок на Lada Vesta через OBD2

Рассмотрим примеры анализа систем машины разными способами.

Загорелся Check Engine на Весте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для входа в режим диагностики БК зажимается верхняя клавиша и включается зажигание.

Обзоры диагностических сканеров для LADA VESTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA VESTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Запись нового ПО производится при помощи программаторов. Различают открытые и закрытые ЭБУ.

  • Диагностическим способом. Без снятия ЭБУ с автомобиля через диагностический разъем с использованием флэш-загрузчиков и программы, например Combiloader.
  • Работа через BSL-режим процессора ЭБУ. При данном способе программирование ЭБУ осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

Монтажный блок Лада Веста в салоне автомобиля

Расположение этого монтажного блока достаточно привычной для большинства современных автомобилей — возле левой ноги водителя. Для того, чтобы получить доступ к этому блоку, необходимо вывернуть ручки крепления крышки, снять фиксатор в верхней правой части крышки и потянуть крышку вниз. Сам монтажный блок также имеет крышку, которую можно снять, рассоединив верхние держатели.

Номинал Назначение Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 30А Свободен
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А АСС (питание розетки 12В)

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Звук указателей поворота

Многие автолюбители ругают машину за тихий звук поворотников. Однако, производитель предусмотрел настройки громкости и тональности данного сигнала. Правда, в руководстве по эксплуатации об этом не сказано совершенно ничегошеньки.

Чтобы зайти в сервисное меню, отвечающая за вышеуказанные настройки, необходимо в торце регулятора стеклоочистителей зажать обе кнопки управления маршрутным компьютером одновременно.

Далее, удерживая их (примерно 5 сек.), дождаться появления на переднем дисплее (под спидометром) надписи Sound P1. Поздравляем – вы попали в меню выбора громкости звука включающегося поворотника. Клавишами вверх и вниз на регуляторе выбираем нужный уровень звука.

Далее возможны два варианта ваших действий.

А) Вы выходите из меню совсем. Это делается точно таким же способом, каким вы в него попали – удерживая до пропадания меню обе кнопки управления компьютером.

Б) Вы продолжаете настройку звука. После выставления нужного уровня громкости включающегося указателя поворота вы можете еще раз, но уже кратковременно, зажать обе кнопки управления компьютером – надпись справа от слова Sound изменится с P1 на d1. Это настройка тональности включающихся указателей поворота. Настройте ее так, как вам хочется, используя те же торцевые кнопки. Двигаясь аналогичным способом по меню далее, вы попадете последовательно в пункты P2 и d2. Они отвечают за громкость звука выключающихся указателей поворота и за их тональность, соответственно. Для удобства вы можете включить аварийную сигнализацию и в «боевом» режиме тестировать тональности и громкость.

На этом пока все. Удачи на дорогах!

Дополнительное оборудование

Для Весты, не укомплектованной БК, можно купить дополнительный бортовой компьютер, а в сервисном центре произведут его подключение, настройка и управление аналогично штатному.

Все описанные функции поддерживаются, а в некоторых моделях присутствует функция отображения кодов ошибок. Цена бортового компьютера для Лада Веста может колебаться от 4500 до 9000 рублей. Стоимость зависит от производителя и контролируемых функций. При опросе владельцев Лады был получен положительный отзыв о БК. Можно сделать вывод: довольно удобный и выводит необходимые водителю показания.

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Под рулевые переключатели Лада Веста

Переключатели под рулём на автомобиле Lada Vesta служат для управления омывателем стекла и дворников, поворотников ,а также для управления светом.

Под рулевые переключатели Лада Веста

Начнем с правого подрулевого переключателя.
Основные функции – управление дворниками и омывателем лобового стекла.
Управление:

Потянуть на себя – полить лобовое стекло водой, дворники сделают до трех взмахов (в зависимости от времени поливания водой)

Потянуть вниз – быстро очистить лобовое стекло, один цикл работы дворников

Переключить вверх на одну ступень (—) – прерывистый режим работы дворников с изменяемой интенсивностью. Интервал между взмахами дворников настраивается с помощью вращающегося колесика.

Переключить на две ступени вверх (1) – прерывистый режим работы дворников с малой скорость очистки стекла (большая пауза между взмахами дворников)

Переключить на три ступени вверх (2) – прерывистый режим работы дворников с высокой скорость очистки стекла (малая пауза между взмахами дворников)

Теперь левый подрулевой переключатель.
Основная функция – управление поворотниками, освещением, фарами и фонарями.
Управление:
Потянуть вверх – включить правый поворотник;

Потянуть вниз – включить левый поворотник;

Повернуть кончик переключателя на одно деление – включить габариты;

Повернуть кончик переключателя на два деления – включить ближний свет + габариты;

Повернуть кольцо на одно деление – включить передние противотуманные фары;

Повернуть кольцо на два деления – включить задние и передние противотуманные фары;

Отжать переключатель от себя – включить дальний свет;

Потянуть переключатель на себя – кратковременно включить дальний свет (мигнуть дальним)

Алгоритм управления бортовым компьютером

1. Выбор функций бортового компьютера (осуществляется при помощи клавиш на правом подрулевом переключателе).

2. Выбор счетчиков пробега и переключение часы – температура.

3. Вход в режим установки параметра, выбор параметра.

3.1. Установка времени.

При выходе из режима установки времени счетчик секунд обнуляется (сбрасывается без округления). Если нет нажатий кнопок в течение 60 секунд, выход из режима установки времени автоматически.

4. Режим индикации параметров функций «Круиз-контроль» или «Ограничитель скорости».

В режиме индикации параметров функций «Круиз-контроль» или «Ограничитель скорости» возможно переключение индицируемой функции бортового компьютера (пункт 1) и счетчиков общего и суточного пробега (пункт 2), индикация температуры наружного воздуха и времени недоступна, режимы установки параметров (пункт 3) недоступны.

  • «коротко» – нажатие менее 1,5 секунд, срабатывание по отпусканию.
  • «длительно» – нажатие более 1,5 секунд, срабатывание по времени.
  • желтый цвет – сегмент мигает (меандр, 1 Гц).
  • при сбросе параметров маршрута (п. 3(г)) происходит обнуление следующих параметров: средний расход топлива, израсходованное топливо, время в пути, средняя скорость.

Настройки БК также показаны на видео:

Чтобы поменять звук работы поворотников нужно зайти в секретное меню (на комбинации приборов н/о не работает). Для этого зажимаем две кнопки БК одновременно. Более детальная инструкция на видео:

Устраивают ли вас функции бортового компьютера Lada Vesta? Напомним, другие инструкции по эксплуатации этого автомобиля можно найти в этом разделе.

Трудно себе представить современное авто без бортового компьютера (альтернативные названия: «БК», «карпьютер», «онбордер»), позволяющего увеличить КПД двигателя, снизить расход бензина, оптимизировать работу системы газораспределения и синхронизировать взаимодействие всех агрегатов. Кроме перечисленного, БК снижает концентрацию вредных выбросов. Онбордер выполняет функции круиз-контроля, климат-контроля, выводит на дисплей необходимую для водителя информацию, позволяющую принимать правильные решения по управлению транспортом и оптимальному движению по выбранному маршруту. Именно поэтому на всех современных моделях Лада Веста установлены БК, успешно выполняющие возложенные на них функции.

Блок предохранителей Лада Веста в моторном отсеке

Доступ к этому блоку еще проще — достаточно открыть капот и вскрыть блок рядом с аккумулятором.

Цепь Тип
60 70А К30М ЭУРУ maxi
61 30А К30М Обогрев заднего стекла maxi
62 40А К30М ESP maxi
63 15А К30М Муфта кондиционера avto
64
65 25А К30М ESP avto
66 К15М Контроллер АМТ mini
67
68 70А К30М Контроллер АМТ maxi
69 15А Управление реле муфты кондиционера и блока реле avto
70 60А К30М K30S maxi
71 60А АКБ maxi
72 60А АКБ maxi
73 10А К30М Звуковой сигнал mini
74 К15М Выключатель света заднего хода mini
75 60А К30М Обогрев ветрового стекла maxi
76 10А К30М Реле тревожного звукового сигнала mini
77
78 10А Питание датчиков кислорода, клапана продува
Адсорбера, клапана ГРМ
maxi
mini
79 40A К30М Блок реле/реле вентилятора охлаждения maxi
80 5A К15М Обмотка реле обогрева ветрового стекла mini
Реле Номинал Назначение
К21 30А Реле обогрева ветрового стекла 1
К22 30А Реле обогрева ветрового стекла 2
К23 30А Реле стартера
К24 20А Реле звукового сигнала
К25 20А Реле тревожного звукового сигнала
К26
К27 20А Главное реле КСУД
К28 20А Реле муфты компрессора кондиционера
К29 40А Реле вентилятора охлаждения

Напомним, что максимальная сила тока на предохранителе определяется по приведенной таблице. Номер предохранителя указывается на корпусе монтажного блока, а сила тока на предохранителе указана на его левой стороне.

Если после замены вышедшего из строя предохранителя он вновь оплавился, то необходимо обратиться к дилеры для устранения причины высокой силы тока.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Варианты замены штатного БК

На рынке компьютеров для автомобиля существует много моделей разных производителей. К сожалению, большинство из них не могут быть использованы для Лады Весты по причине несовместимости. Но есть модели БК, которые адаптированы к различным моделям «АвтоВАЗа» и хорошо зарекомендовали себя. К таким брендам можно отнести Multitronics. Компания выпускает бортовые компьютеры для широкого спектра авто, с расширенными функциями диагностики, навигации, аудио и ТВ системами.

Выпускаемые модели имеют различные варианты крепления, и по желанию владельца они могут быть поставлены на торпеду или закреплены в других удобных местах. Ниже представлены модели БК Multitronics с разными видами крепления.

Помимо перечисленных выше функций штатного компьютера, Multitronics имеет очень полезные дополнительные:

  • Выводит на экран информацию о неисправностях автомобиля, ошибки, их коды, а также дублирует это сообщение в голосовом режиме.
  • Передает голосовое уведомление водителю о необходимости заправить автомобиль.
  • Проводит контроль качества заправленного топлива и выводит оповещение на экран.
  • Напоминает водителю выключить габариты или ближний свет.
  • Является полноценным навигатором.
  • Позволяет пользоваться многоканальным телевидением.
  • Автоматически поддерживает заданную температуру в салоне.

Сработала защита от замыкания

В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.

Читать дальше: Какое масло заливать в ямз 236

Если самостоятельно команда не поступает, то есть возможность выполнить разблокировку EMM вручную при помощи специального сканера Grade-X (есть у дилеров LADA). После подключения прибора нужно найти соответствующие функции (освещения левого или правого борта) и установить соответствующие галочки. После чего выполняем сброс к заводским настройкам, и работоспособность габаритов с ДХО восстанавливается.

Трансмиссия автомат и механика Лады Весты

Ручка управления ручной коробкой передач

Ручка управления ручной коробкой передач

Ручка управления автоматизированной коробкой передач

Ручка управления автоматизированной коробкой передач

Возможные ошибки и методы их исправления

В процессе эксплуатации автомобиля могут возникать различные неисправности. Информация о поломках выводится на экран бортового компьютера в виде цифровых кодов ошибок. Наиболее распространенными из них являются:

  • перегрев двигателя, 0217;
  • не работает бензонасос, 0230;
  • неправильная работа зажигания, 0301;
  • неисправна катушка зажигания, 0351;
  • неисправен тахометр, 0654;
  • плохая дорога, 1617.

Кроме сбоев в работе отдельных агрегатов автомобиля, могут возникать ошибки и в самом БК. Это легко проверяется: если при включенном зажигании на экране не отображается информация, следует проверить разъем, соединяющий ЭБУ с компьютером. Отображение на экране заведомо неверной информации происходит при сбое работы протокола. Чтобы исправить ситуацию, нужно перезагрузить БК, выбрать в меню соответствующий характеристикам автомобиля протокол и установить его. В случае возникновения более серьезных поломок необходимо обратиться в гарантийную мастерскую. Следует иметь в виду, что при длительном хранении машины на открытом воздухе, особенно при сильном морозе, необходимо снять бортовой компьютер. Также нельзя допускать попадание воды в блок БК или эксплуатировать его при неисправном электрооборудовании.

Бортовой компьютер значительно упрощает эксплуатацию авто, помогает водителю ориентироваться в сложных ситуациях, предупреждая об опасности и неисправностях. Информация, отображаемая на экране устройства, по сути является бортовым журналом автомобиля, анализ которого позволяет водителю принимать необходимые решения.

Установка штатных БК на Ладе Весте — это существенный прогресс, поскольку они значительно облегчают управление и минимизируют эксплуатационные расходы. Кроме неоспоримых достоинств, у штатного устройства есть и ряд недостатков, которые легко устранить с помощью установки дополнительного бортового компьютера.

Бортовой компьютер сегодня стал неотъемлемым атрибутом современного автомобиля. Таким полезным устройством также оснащена перспективная отечественная модель Lada Vesta.

По сравнению с маршрутным контроллером, обычно имеющим менее расширенный функционал, компьютер отвечает за контроль и корректировку ряда важных опций и параметров. В их числе присутствуют не только распространенные показатели, как, например, скорость или расход, но и данные диагностики о наличии неисправностей. Главное понять, как настроить устройство.

Блок управления печкой (отопителем) и кондиционером Лада Веста

Блок управления печкой (отопителем) и кондиционером Лада Веста

Управление печкой и кондиционером на Весте в принципе стандартное.

Левый регулятор – управление температурой подаваемого воздуха(Левый регулятор дополнительно имеет функцию включения кондиционера); Правый – регулирование воздушного потока; Кнопки по середине – установка направления потоков воздуха.

Назначение и описание

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

Перегорели каналы

В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):

  • Если перегорел один канал — потребуется реле с одной группой контактов
  • Если перегорело два канала — потребуется реле с 2-мя группами контактов

Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:

  1. Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
  2. Восстановление левого ДХО;
  3. Восстановление правого ДХО;
  4. Восстановление ДХО (левого и правого).

Дополнение к схеме №1 (восстановление габаритов):

Дополнение к схеме №3 (восстановление правого ДХО):

Дополнение к схеме №4 (восстановление левого и правого ДХО):

Если не горит подсветка номерного знака и кнопки в салоне

. Восстанавливайте сгоревший канал по схеме №1, только вместо d11 надо d24 восстанавливать. То есть меняем местами два провода S2-D11 и S2-D24, остальное все также. Другими словами, на контактную группу идут S2-D24 и P2-B2. А на катушку реле идут S2-D11 и P1-A10. D24 отсоединяем от EMM (подробней на 2-ой странице комментариев).

Внимание! Если замыкание произошло в результате установки светодиодов или в ходе установки нештатного оборудования (например, камеры заднего вида, подсветки салона и т.д.) с подключением в штатную проводку (нарушена заводская целостность проводки), то гарантия на дополнительный блок кузовной электроники не распространяется.

Кнопка включения и отключения аварийной сигнализации

Кнопка включения и отключения аварийной сигнализации

Кнопки открытия багажника и капота.Регулировка фар

 Кнопки открытия багажника и капота.Регулировка фар

Блок управления стеклоподъёмниками и регулировкой зеркал

 Блок управления стеклоподъёмниками и регулировкой зеркал

Блок управления стеклоподъёмниками и регулировкой зеркал на автомобиле Лада Веста отвечает за спуск и поднятие стёкол а также расположен узел для регулировки зеркал.

Регулировка передних сидений на Лада Веста

Регулировка высоты и степени наклона передних сидений на Лада Веста происходит за счет трех рычагов.

Они расположены с внешней стороны. Два из них в горизонтально расположенной части сиденья, а один в вертикальной (спинке).

1-й рычаг (более длинный): при его нажатии вверх-вниз происходит регулировка сидений по высоте — это лифт сидений.
2-й рычаг: за счет него происходит регулировка наклона спинки.

3-й рычаг обеспечивает степень поясничного прогиба.

Регулировка передних сидений на Лада Веста

Стоит отметь, что на пассажирском сиденье рычаги 1 и 3 отсутствуют. Регулировка вперед-назад происходит за счет нижнего рычага, который расположен под сиденьем, с наружной стороны.

Пробка заливной горловины топливного бака Lada Vesta

Для доступа к пробке заливной горловины топливного бака открываем крышку лючка, расположенную на правом заднем крыле и отворачиваем пробку против часовой стрелки. Пробку от падения предохраняет гибкий поводок, соединенный с кузовом.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий

Эл схема лада веста

Содержание

Электросхема Лада Веста

Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы) » Страница 2 » Лада.ОнлайнЦентральный блок кузовной электроники Lada Vesta и XRAY (описание, отзывы)Ремонт дополнительного блока кузовной электроники Лада ВестаГде находятся ЦБКЭ и EMM на Лада Веста

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

    _x000D_
  • Функции системы контроля доступа; _x000D_
  • Управление стартером; _x000D_
  • Управление реле дополнительных потребителей; _x000D_
  • Управление обогревателем заднего стекла и обогревателями боковых электрозеркал; _x000D_
  • Управление обогревателем ветрового стекла; _x000D_
  • Управление лампами указателей поворота и аварийной сигнализации; _x000D_
  • Управление плафоном освещения салона; _x000D_
  • Управление плафонами освещения порогов (для комплектации «Люкс»); _x000D_
  • Управление освещением багажника; _x000D_
  • Управление стеклоочистителем ветрового стекла (для комплектаций «Классик» и «Комфорт»); _x000D_
  • Управление энергосбережением устройств внутреннего освещения автомобиля; _x000D_
  • Контроль состояния выключателя сигнала торможения (ВСТ); _x000D_
  • Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач); _x000D_
  • Индикация. _x000D_

Электросхема лада веста с описанием

Лада Веста, как и любой другой современный автомобиль, вмещает себя уйму электроники. Отдельные её элементы соединены проводкой, имеющей длину в несколько сотен метров. Необходимость изучения схемы электрооборудования Лада Веста может возникнуть в различных случаях, начиная от тюнинга и заканчивая проведением ремонтных работ. Предлагаем Вам ознакомиться с этими схемами и пояснениями к ним.

Схема соединения заднего дополнительного жгута проводов

Схема соединения заднего дополнительного жгута проводов

Схема соединения жгута проводов передней левой двери

Схема соединения жгута проводов передней левой двери

Схема электрооборудования Лада Веста (фото 3)

Как читать схему электрооборудования (на примере Лада Веста)

На самом деле, ничего сложного в схемах электрооборудования автомобилей – нет. Причислим основные обозначения и принципы чтения, и в качестве примера нам послужит схема электропроводки Веста:

  • Линии на схеме – это провода. Цвета этих линий соответствуют цветам проводов.
  • Серыми (иногда голубыми или красными) прямоугольниками обозначаются основные рабочие узлы автомобиля.
  • Напротив каждого узла пишется цифра, расшифровка которой даётся под схемой.
  • Внутри прямоугольников могут быть обозначения ламп (крестик в кружочке), диодов, резисторов, выключателей, датчиков и др.

Таким образом, можно проследить какой провод и куда следует, определив только по цвету причину неисправности какого-либо элемента. Например, если на пути провода к какому-либо узлу встречается реле, предохранитель, лампочка – то имеет смысл проверить все эти элементы, просто сравнив со схемой электрооборудования цвет провода, подходящего к ним.

Схема электрооборудования Лада Веста (фото 2)

Описание функций

Обзор бортового компьютера Lada Vesta показывает, какие параметры выводятся на табло или дисплей передней панели. Чем существенно облегчают жизнь автолюбителю Лады. На Весте штатный бортовой компьютер показывает следующую информацию, кроме кодов ошибок:

  • Величину напряжения сети автомобиля;
  • Запас хода на топливе, находящемся в бензобаке;
  • Текущий и средний расход топлива;
  • Остаток топлива в баке;
  • Время в пути по определенному маршруту;
  • Среднюю скорость;
  • Часы;
  • Общий пробег;
  • Контролирует температуру наружного воздуха;
  • Дает подсказки переключения передач (со звуком или без);
  • На Ладе с круиз контролем выводится информация об установленных параметрах;
  • При наличии АМТ отображается включенная передача или режим авто — ручной.

Бортовой компьютер Лада Веста Настройка бортового компьютера на Лада Веста производится двумя клавишами правого подрулевого переключателя. С помощью клавиш, войдя в меню можно управлять показаниями БК Весты, выводя необходимые данные на панель управления. Таким образом, водитель постоянно имеет возможность контролировать требуемые параметры Весты.

Настройка

После ознакомления с инструкцией по эксплуатации управление бортовым компьютером не представятся сложным. Для того, чтобы устанавливать или осуществлять управление параметрами, нажимаем клавишу вверх и удерживаем некоторое время. Попадаем в меню настроек, где можно:

  1. Установить время;
  2. Обнулить предыдущий пробег;
  3. Сбросить средний расход и среднюю скорость.

Настройка часов

У некоторых автовладельцев возникает вопрос, как настроить часы. Для этого:

  • Верхней клавишей (удерживая ее примерно 3 сек) попадаем в режим редактирования.
  • На экране высвечивается ранее установленное время.
  • Опять удерживая верхнюю кнопку примерно 2 секунды.
  • Начинает моргать первое значение, часы. Стрелками устанавливаем требуемое значение.
  • Опять удерживаем вверх и переходим в установке минут.
  • После того как время выставлено необходимо закрепить показания. Для этого опять требуется длительно удерживать клавишу вверх.

Настройка времени завершена.

Схема электрооборудования Лада Веста (фото 3)

Панель приборов Lada Vesta

На автомобиле Лада Веста комбинация приборов сильно отличается от старых моделей Лада. Поэтому данное описание поможет разобраться в значениях индикаторов и в показаниях приборов.

Схема приборной панели Лада Веста

  1. Тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя. При превышении примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом перебои в работе двигателя и толчки в движении автомобиля не являются неисправностью. При снижении частоты вращения подача топлива возобновится. Также не допускайте работу двигателя при трогании и во время движения с частотой вращения коленвала двигателя ниже 800 мин-1. (ВНИМАНИЕ! Запрещается работа двигателя в опасном режиме (при оборотах коленвала двигателя выше 6200 мин-1 и ниже 800 мин-1).
  2. Сигнализатор «Ремень безопасности»
  3. Сигнализатор «Система надувных подушек безопасности»
  4. Сигнализатор «Отказ тормоза»
  5. Сигнализатор «Электроусилитель руля»
  6. Сигнализатор «Неисправность двигателя»
  7. Сигнализатор «Аккумуляторная батарея»
  8. Сигнализатор ABS
  9. Спидометр
  10. Сигнализатор «Незакрытый капот»
  11. Сигнализатор «Аварийная сигнализация»
  12. Сигнализатор «Незакрытые двери»
  13. Сигнализаторы правого и левого поворотника
  14. Жидкокристаллический индикатор с функциями
  15. Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором
    недопустима. При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева. (ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру для определения и устранения причины перегрева двигателя.)
  16. Указатель и сигнализатор «Уровень топлива»
  17. Сигнализатор «Габаритные огни»
  18. Сигнализатор «Фары ближнего света»
  19. Сигнализатор «Фары дальнего света»
  20. Сигнализатор «Передние противотуманные фары»
  21. Сигнализатор «Задние противотуманные фонари»
  22. Сигнализатор «ESC»
  23. Сигнализатор «ESC OFF»

Дополнительные функции

Бортовой компьютер В БК имеется секретное меню, с помощью которого можно отрегулировать звук щелчков поворотников. Для этого необходимо зажать обе кнопки одновременно. Попадаем в дополнительное меню.
Включаем аварийную сигнализацию, регулировка звука щелчков производится кнопками вверх и вниз. Кратковременно нажав обе кнопки, можно изменить тональность щелчков.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей;

9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации;

16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей;

К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления;

24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4;

Читать далее: Антифриз попал в двигатель последствия для мотора

30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2;

Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы) » Страница 2 » Лада.Онлайн

39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники;

Кстати, а Вы знаете, как применить данные схемы в

Все остальные схемы подходят от комплектаций «норма» и «стандарт».


Указатели и дисплей

Обозначения дисплея Лада Веста

Способы диагностики ЭБУ и ошибок на Lada Vesta через OBD2

Рассмотрим примеры анализа систем машины разными способами.

Загорелся Check Engine на Весте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для входа в режим диагностики БК зажимается верхняя клавиша и включается зажигание.

Обзоры диагностических сканеров для LADA VESTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA VESTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Запись нового ПО производится при помощи программаторов. Различают открытые и закрытые ЭБУ.

  • Диагностическим способом. Без снятия ЭБУ с автомобиля через диагностический разъем с использованием флэш-загрузчиков и программы, например Combiloader.
  • Работа через BSL-режим процессора ЭБУ. При данном способе программирование ЭБУ осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

Монтажный блок Лада Веста в салоне автомобиля

Расположение этого монтажного блока достаточно привычной для большинства современных автомобилей — возле левой ноги водителя. Для того, чтобы получить доступ к этому блоку, необходимо вывернуть ручки крепления крышки, снять фиксатор в верхней правой части крышки и потянуть крышку вниз. Сам монтажный блок также имеет крышку, которую можно снять, рассоединив верхние держатели.

Номинал Назначение Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 30А Свободен
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А АСС (питание розетки 12В)

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Звук указателей поворота

Многие автолюбители ругают машину за тихий звук поворотников. Однако, производитель предусмотрел настройки громкости и тональности данного сигнала. Правда, в руководстве по эксплуатации об этом не сказано совершенно ничегошеньки.

Чтобы зайти в сервисное меню, отвечающая за вышеуказанные настройки, необходимо в торце регулятора стеклоочистителей зажать обе кнопки управления маршрутным компьютером одновременно.

Далее, удерживая их (примерно 5 сек.), дождаться появления на переднем дисплее (под спидометром) надписи Sound P1. Поздравляем – вы попали в меню выбора громкости звука включающегося поворотника. Клавишами вверх и вниз на регуляторе выбираем нужный уровень звука.

Далее возможны два варианта ваших действий.

А) Вы выходите из меню совсем. Это делается точно таким же способом, каким вы в него попали – удерживая до пропадания меню обе кнопки управления компьютером.

Б) Вы продолжаете настройку звука. После выставления нужного уровня громкости включающегося указателя поворота вы можете еще раз, но уже кратковременно, зажать обе кнопки управления компьютером – надпись справа от слова Sound изменится с P1 на d1. Это настройка тональности включающихся указателей поворота. Настройте ее так, как вам хочется, используя те же торцевые кнопки. Двигаясь аналогичным способом по меню далее, вы попадете последовательно в пункты P2 и d2. Они отвечают за громкость звука выключающихся указателей поворота и за их тональность, соответственно. Для удобства вы можете включить аварийную сигнализацию и в «боевом» режиме тестировать тональности и громкость.

На этом пока все. Удачи на дорогах!

Дополнительное оборудование

Для Весты, не укомплектованной БК, можно купить дополнительный бортовой компьютер, а в сервисном центре произведут его подключение, настройка и управление аналогично штатному.

Все описанные функции поддерживаются, а в некоторых моделях присутствует функция отображения кодов ошибок. Цена бортового компьютера для Лада Веста может колебаться от 4500 до 9000 рублей. Стоимость зависит от производителя и контролируемых функций. При опросе владельцев Лады был получен положительный отзыв о БК. Можно сделать вывод: довольно удобный и выводит необходимые водителю показания.

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Под рулевые переключатели Лада Веста

Переключатели под рулём на автомобиле Lada Vesta служат для управления омывателем стекла и дворников, поворотников ,а также для управления светом.

Под рулевые переключатели Лада Веста

Начнем с правого подрулевого переключателя.
Основные функции – управление дворниками и омывателем лобового стекла.
Управление:

Потянуть на себя – полить лобовое стекло водой, дворники сделают до трех взмахов (в зависимости от времени поливания водой)

Потянуть вниз – быстро очистить лобовое стекло, один цикл работы дворников

Переключить вверх на одну ступень (—) – прерывистый режим работы дворников с изменяемой интенсивностью. Интервал между взмахами дворников настраивается с помощью вращающегося колесика.

Переключить на две ступени вверх (1) – прерывистый режим работы дворников с малой скорость очистки стекла (большая пауза между взмахами дворников)

Переключить на три ступени вверх (2) – прерывистый режим работы дворников с высокой скорость очистки стекла (малая пауза между взмахами дворников)

Теперь левый подрулевой переключатель.
Основная функция – управление поворотниками, освещением, фарами и фонарями.
Управление:
Потянуть вверх – включить правый поворотник;

Потянуть вниз – включить левый поворотник;

Повернуть кончик переключателя на одно деление – включить габариты;

Повернуть кончик переключателя на два деления – включить ближний свет + габариты;

Повернуть кольцо на одно деление – включить передние противотуманные фары;

Повернуть кольцо на два деления – включить задние и передние противотуманные фары;

Отжать переключатель от себя – включить дальний свет;

Потянуть переключатель на себя – кратковременно включить дальний свет (мигнуть дальним)

Алгоритм управления бортовым компьютером

1. Выбор функций бортового компьютера (осуществляется при помощи клавиш на правом подрулевом переключателе).

2. Выбор счетчиков пробега и переключение часы – температура.

3. Вход в режим установки параметра, выбор параметра.

3.1. Установка времени.

При выходе из режима установки времени счетчик секунд обнуляется (сбрасывается без округления). Если нет нажатий кнопок в течение 60 секунд, выход из режима установки времени автоматически.

4. Режим индикации параметров функций «Круиз-контроль» или «Ограничитель скорости».

В режиме индикации параметров функций «Круиз-контроль» или «Ограничитель скорости» возможно переключение индицируемой функции бортового компьютера (пункт 1) и счетчиков общего и суточного пробега (пункт 2), индикация температуры наружного воздуха и времени недоступна, режимы установки параметров (пункт 3) недоступны.

  • «коротко» – нажатие менее 1,5 секунд, срабатывание по отпусканию.
  • «длительно» – нажатие более 1,5 секунд, срабатывание по времени.
  • желтый цвет – сегмент мигает (меандр, 1 Гц).
  • при сбросе параметров маршрута (п. 3(г)) происходит обнуление следующих параметров: средний расход топлива, израсходованное топливо, время в пути, средняя скорость.

Настройки БК также показаны на видео:

Чтобы поменять звук работы поворотников нужно зайти в секретное меню (на комбинации приборов н/о не работает). Для этого зажимаем две кнопки БК одновременно. Более детальная инструкция на видео:

Устраивают ли вас функции бортового компьютера Lada Vesta? Напомним, другие инструкции по эксплуатации этого автомобиля можно найти в этом разделе.

Трудно себе представить современное авто без бортового компьютера (альтернативные названия: «БК», «карпьютер», «онбордер»), позволяющего увеличить КПД двигателя, снизить расход бензина, оптимизировать работу системы газораспределения и синхронизировать взаимодействие всех агрегатов. Кроме перечисленного, БК снижает концентрацию вредных выбросов. Онбордер выполняет функции круиз-контроля, климат-контроля, выводит на дисплей необходимую для водителя информацию, позволяющую принимать правильные решения по управлению транспортом и оптимальному движению по выбранному маршруту. Именно поэтому на всех современных моделях Лада Веста установлены БК, успешно выполняющие возложенные на них функции.

Блок предохранителей Лада Веста в моторном отсеке

Доступ к этому блоку еще проще — достаточно открыть капот и вскрыть блок рядом с аккумулятором.

Цепь Тип
60 70А К30М ЭУРУ maxi
61 30А К30М Обогрев заднего стекла maxi
62 40А К30М ESP maxi
63 15А К30М Муфта кондиционера avto
64
65 25А К30М ESP avto
66 К15М Контроллер АМТ mini
67
68 70А К30М Контроллер АМТ maxi
69 15А Управление реле муфты кондиционера и блока реле avto
70 60А К30М K30S maxi
71 60А АКБ maxi
72 60А АКБ maxi
73 10А К30М Звуковой сигнал mini
74 К15М Выключатель света заднего хода mini
75 60А К30М Обогрев ветрового стекла maxi
76 10А К30М Реле тревожного звукового сигнала mini
77
78 10А Питание датчиков кислорода, клапана продува
Адсорбера, клапана ГРМ
maxi
mini
79 40A К30М Блок реле/реле вентилятора охлаждения maxi
80 5A К15М Обмотка реле обогрева ветрового стекла mini
Реле Номинал Назначение
К21 30А Реле обогрева ветрового стекла 1
К22 30А Реле обогрева ветрового стекла 2
К23 30А Реле стартера
К24 20А Реле звукового сигнала
К25 20А Реле тревожного звукового сигнала
К26
К27 20А Главное реле КСУД
К28 20А Реле муфты компрессора кондиционера
К29 40А Реле вентилятора охлаждения

Напомним, что максимальная сила тока на предохранителе определяется по приведенной таблице. Номер предохранителя указывается на корпусе монтажного блока, а сила тока на предохранителе указана на его левой стороне.

Если после замены вышедшего из строя предохранителя он вновь оплавился, то необходимо обратиться к дилеры для устранения причины высокой силы тока.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Варианты замены штатного БК

На рынке компьютеров для автомобиля существует много моделей разных производителей. К сожалению, большинство из них не могут быть использованы для Лады Весты по причине несовместимости. Но есть модели БК, которые адаптированы к различным моделям «АвтоВАЗа» и хорошо зарекомендовали себя. К таким брендам можно отнести Multitronics. Компания выпускает бортовые компьютеры для широкого спектра авто, с расширенными функциями диагностики, навигации, аудио и ТВ системами.

Выпускаемые модели имеют различные варианты крепления, и по желанию владельца они могут быть поставлены на торпеду или закреплены в других удобных местах. Ниже представлены модели БК Multitronics с разными видами крепления.

Помимо перечисленных выше функций штатного компьютера, Multitronics имеет очень полезные дополнительные:

  • Выводит на экран информацию о неисправностях автомобиля, ошибки, их коды, а также дублирует это сообщение в голосовом режиме.
  • Передает голосовое уведомление водителю о необходимости заправить автомобиль.
  • Проводит контроль качества заправленного топлива и выводит оповещение на экран.
  • Напоминает водителю выключить габариты или ближний свет.
  • Является полноценным навигатором.
  • Позволяет пользоваться многоканальным телевидением.
  • Автоматически поддерживает заданную температуру в салоне.

Сработала защита от замыкания

В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.

Читать дальше: Какое масло заливать в ямз 236

Если самостоятельно команда не поступает, то есть возможность выполнить разблокировку EMM вручную при помощи специального сканера Grade-X (есть у дилеров LADA). После подключения прибора нужно найти соответствующие функции (освещения левого или правого борта) и установить соответствующие галочки. После чего выполняем сброс к заводским настройкам, и работоспособность габаритов с ДХО восстанавливается.

Трансмиссия автомат и механика Лады Весты

Ручка управления ручной коробкой передач

Ручка управления ручной коробкой передач

Ручка управления автоматизированной коробкой передач

Ручка управления автоматизированной коробкой передач

Возможные ошибки и методы их исправления

В процессе эксплуатации автомобиля могут возникать различные неисправности. Информация о поломках выводится на экран бортового компьютера в виде цифровых кодов ошибок. Наиболее распространенными из них являются:

  • перегрев двигателя, 0217;
  • не работает бензонасос, 0230;
  • неправильная работа зажигания, 0301;
  • неисправна катушка зажигания, 0351;
  • неисправен тахометр, 0654;
  • плохая дорога, 1617.

Кроме сбоев в работе отдельных агрегатов автомобиля, могут возникать ошибки и в самом БК. Это легко проверяется: если при включенном зажигании на экране не отображается информация, следует проверить разъем, соединяющий ЭБУ с компьютером. Отображение на экране заведомо неверной информации происходит при сбое работы протокола. Чтобы исправить ситуацию, нужно перезагрузить БК, выбрать в меню соответствующий характеристикам автомобиля протокол и установить его. В случае возникновения более серьезных поломок необходимо обратиться в гарантийную мастерскую. Следует иметь в виду, что при длительном хранении машины на открытом воздухе, особенно при сильном морозе, необходимо снять бортовой компьютер. Также нельзя допускать попадание воды в блок БК или эксплуатировать его при неисправном электрооборудовании.

Бортовой компьютер значительно упрощает эксплуатацию авто, помогает водителю ориентироваться в сложных ситуациях, предупреждая об опасности и неисправностях. Информация, отображаемая на экране устройства, по сути является бортовым журналом автомобиля, анализ которого позволяет водителю принимать необходимые решения.

Установка штатных БК на Ладе Весте — это существенный прогресс, поскольку они значительно облегчают управление и минимизируют эксплуатационные расходы. Кроме неоспоримых достоинств, у штатного устройства есть и ряд недостатков, которые легко устранить с помощью установки дополнительного бортового компьютера.

Бортовой компьютер сегодня стал неотъемлемым атрибутом современного автомобиля. Таким полезным устройством также оснащена перспективная отечественная модель Lada Vesta.

По сравнению с маршрутным контроллером, обычно имеющим менее расширенный функционал, компьютер отвечает за контроль и корректировку ряда важных опций и параметров. В их числе присутствуют не только распространенные показатели, как, например, скорость или расход, но и данные диагностики о наличии неисправностей. Главное понять, как настроить устройство.

Блок управления печкой (отопителем) и кондиционером Лада Веста

Блок управления печкой (отопителем) и кондиционером Лада Веста

Управление печкой и кондиционером на Весте в принципе стандартное.

Левый регулятор – управление температурой подаваемого воздуха(Левый регулятор дополнительно имеет функцию включения кондиционера); Правый – регулирование воздушного потока; Кнопки по середине – установка направления потоков воздуха.

Назначение и описание

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

Перегорели каналы

В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):

  • Если перегорел один канал — потребуется реле с одной группой контактов
  • Если перегорело два канала — потребуется реле с 2-мя группами контактов

Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:

  1. Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
  2. Восстановление левого ДХО;
  3. Восстановление правого ДХО;
  4. Восстановление ДХО (левого и правого).

Дополнение к схеме №1 (восстановление габаритов):

Дополнение к схеме №3 (восстановление правого ДХО):

Дополнение к схеме №4 (восстановление левого и правого ДХО):

Если не горит подсветка номерного знака и кнопки в салоне

. Восстанавливайте сгоревший канал по схеме №1, только вместо d11 надо d24 восстанавливать. То есть меняем местами два провода S2-D11 и S2-D24, остальное все также. Другими словами, на контактную группу идут S2-D24 и P2-B2. А на катушку реле идут S2-D11 и P1-A10. D24 отсоединяем от EMM (подробней на 2-ой странице комментариев).

Внимание! Если замыкание произошло в результате установки светодиодов или в ходе установки нештатного оборудования (например, камеры заднего вида, подсветки салона и т.д.) с подключением в штатную проводку (нарушена заводская целостность проводки), то гарантия на дополнительный блок кузовной электроники не распространяется.

Кнопка включения и отключения аварийной сигнализации

Кнопка включения и отключения аварийной сигнализации

Кнопки открытия багажника и капота.Регулировка фар

 Кнопки открытия багажника и капота.Регулировка фар

Блок управления стеклоподъёмниками и регулировкой зеркал

 Блок управления стеклоподъёмниками и регулировкой зеркал

Блок управления стеклоподъёмниками и регулировкой зеркал на автомобиле Лада Веста отвечает за спуск и поднятие стёкол а также расположен узел для регулировки зеркал.

Регулировка передних сидений на Лада Веста

Регулировка высоты и степени наклона передних сидений на Лада Веста происходит за счет трех рычагов.

Они расположены с внешней стороны. Два из них в горизонтально расположенной части сиденья, а один в вертикальной (спинке).

1-й рычаг (более длинный): при его нажатии вверх-вниз происходит регулировка сидений по высоте — это лифт сидений.
2-й рычаг: за счет него происходит регулировка наклона спинки.

3-й рычаг обеспечивает степень поясничного прогиба.

Регулировка передних сидений на Лада Веста

Стоит отметь, что на пассажирском сиденье рычаги 1 и 3 отсутствуют. Регулировка вперед-назад происходит за счет нижнего рычага, который расположен под сиденьем, с наружной стороны.

Пробка заливной горловины топливного бака Lada Vesta

Для доступа к пробке заливной горловины топливного бака открываем крышку лючка, расположенную на правом заднем крыле и отворачиваем пробку против часовой стрелки. Пробку от падения предохраняет гибкий поводок, соединенный с кузовом.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий

Эл схема лада веста

Содержание

Электросхема Лада Веста

Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы) » Страница 2 » Лада.ОнлайнЦентральный блок кузовной электроники Lada Vesta и XRAY (описание, отзывы)Ремонт дополнительного блока кузовной электроники Лада ВестаГде находятся ЦБКЭ и EMM на Лада Веста

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

    _x000D_
  • Функции системы контроля доступа; _x000D_
  • Управление стартером; _x000D_
  • Управление реле дополнительных потребителей; _x000D_
  • Управление обогревателем заднего стекла и обогревателями боковых электрозеркал; _x000D_
  • Управление обогревателем ветрового стекла; _x000D_
  • Управление лампами указателей поворота и аварийной сигнализации; _x000D_
  • Управление плафоном освещения салона; _x000D_
  • Управление плафонами освещения порогов (для комплектации «Люкс»); _x000D_
  • Управление освещением багажника; _x000D_
  • Управление стеклоочистителем ветрового стекла (для комплектаций «Классик» и «Комфорт»); _x000D_
  • Управление энергосбережением устройств внутреннего освещения автомобиля; _x000D_
  • Контроль состояния выключателя сигнала торможения (ВСТ); _x000D_
  • Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач); _x000D_
  • Индикация. _x000D_

Электросхема лада веста с описанием

Лада Веста, как и любой другой современный автомобиль, вмещает себя уйму электроники. Отдельные её элементы соединены проводкой, имеющей длину в несколько сотен метров. Необходимость изучения схемы электрооборудования Лада Веста может возникнуть в различных случаях, начиная от тюнинга и заканчивая проведением ремонтных работ. Предлагаем Вам ознакомиться с этими схемами и пояснениями к ним.

Схема соединения заднего дополнительного жгута проводов

Схема соединения заднего дополнительного жгута проводов

Схема соединения жгута проводов передней левой двери

Схема соединения жгута проводов передней левой двери

Схема электрооборудования Лада Веста (фото 3)

Как читать схему электрооборудования (на примере Лада Веста)

На самом деле, ничего сложного в схемах электрооборудования автомобилей – нет. Причислим основные обозначения и принципы чтения, и в качестве примера нам послужит схема электропроводки Веста:

  • Линии на схеме – это провода. Цвета этих линий соответствуют цветам проводов.
  • Серыми (иногда голубыми или красными) прямоугольниками обозначаются основные рабочие узлы автомобиля.
  • Напротив каждого узла пишется цифра, расшифровка которой даётся под схемой.
  • Внутри прямоугольников могут быть обозначения ламп (крестик в кружочке), диодов, резисторов, выключателей, датчиков и др.

Таким образом, можно проследить какой провод и куда следует, определив только по цвету причину неисправности какого-либо элемента. Например, если на пути провода к какому-либо узлу встречается реле, предохранитель, лампочка – то имеет смысл проверить все эти элементы, просто сравнив со схемой электрооборудования цвет провода, подходящего к ним.

Схема электрооборудования Лада Веста (фото 2)

Описание функций

Обзор бортового компьютера Lada Vesta показывает, какие параметры выводятся на табло или дисплей передней панели. Чем существенно облегчают жизнь автолюбителю Лады. На Весте штатный бортовой компьютер показывает следующую информацию, кроме кодов ошибок:

  • Величину напряжения сети автомобиля;
  • Запас хода на топливе, находящемся в бензобаке;
  • Текущий и средний расход топлива;
  • Остаток топлива в баке;
  • Время в пути по определенному маршруту;
  • Среднюю скорость;
  • Часы;
  • Общий пробег;
  • Контролирует температуру наружного воздуха;
  • Дает подсказки переключения передач (со звуком или без);
  • На Ладе с круиз контролем выводится информация об установленных параметрах;
  • При наличии АМТ отображается включенная передача или режим авто — ручной.

Бортовой компьютер Лада Веста Настройка бортового компьютера на Лада Веста производится двумя клавишами правого подрулевого переключателя. С помощью клавиш, войдя в меню можно управлять показаниями БК Весты, выводя необходимые данные на панель управления. Таким образом, водитель постоянно имеет возможность контролировать требуемые параметры Весты.

Настройка

После ознакомления с инструкцией по эксплуатации управление бортовым компьютером не представятся сложным. Для того, чтобы устанавливать или осуществлять управление параметрами, нажимаем клавишу вверх и удерживаем некоторое время. Попадаем в меню настроек, где можно:

  1. Установить время;
  2. Обнулить предыдущий пробег;
  3. Сбросить средний расход и среднюю скорость.

Настройка часов

У некоторых автовладельцев возникает вопрос, как настроить часы. Для этого:

  • Верхней клавишей (удерживая ее примерно 3 сек) попадаем в режим редактирования.
  • На экране высвечивается ранее установленное время.
  • Опять удерживая верхнюю кнопку примерно 2 секунды.
  • Начинает моргать первое значение, часы. Стрелками устанавливаем требуемое значение.
  • Опять удерживаем вверх и переходим в установке минут.
  • После того как время выставлено необходимо закрепить показания. Для этого опять требуется длительно удерживать клавишу вверх.

Настройка времени завершена.

Схема электрооборудования Лада Веста (фото 3)

Панель приборов Lada Vesta

На автомобиле Лада Веста комбинация приборов сильно отличается от старых моделей Лада. Поэтому данное описание поможет разобраться в значениях индикаторов и в показаниях приборов.

Схема приборной панели Лада Веста

  1. Тахометр. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программой электронной системы управления двигателя. При превышении примерно 6200 мин-1 подача топлива будет ограничена. Возможные при этом перебои в работе двигателя и толчки в движении автомобиля не являются неисправностью. При снижении частоты вращения подача топлива возобновится. Также не допускайте работу двигателя при трогании и во время движения с частотой вращения коленвала двигателя ниже 800 мин-1. (ВНИМАНИЕ! Запрещается работа двигателя в опасном режиме (при оборотах коленвала двигателя выше 6200 мин-1 и ниже 800 мин-1).
  2. Сигнализатор «Ремень безопасности»
  3. Сигнализатор «Система надувных подушек безопасности»
  4. Сигнализатор «Отказ тормоза»
  5. Сигнализатор «Электроусилитель руля»
  6. Сигнализатор «Неисправность двигателя»
  7. Сигнализатор «Аккумуляторная батарея»
  8. Сигнализатор ABS
  9. Спидометр
  10. Сигнализатор «Незакрытый капот»
  11. Сигнализатор «Аварийная сигнализация»
  12. Сигнализатор «Незакрытые двери»
  13. Сигнализаторы правого и левого поворотника
  14. Жидкокристаллический индикатор с функциями
  15. Указатель «Температура охлаждающей жидкости». Эксплуатация автомобиля с неисправным сигнализатором
    недопустима. При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того включается кратковременно прерывистый звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева. (ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру для определения и устранения причины перегрева двигателя.)
  16. Указатель и сигнализатор «Уровень топлива»
  17. Сигнализатор «Габаритные огни»
  18. Сигнализатор «Фары ближнего света»
  19. Сигнализатор «Фары дальнего света»
  20. Сигнализатор «Передние противотуманные фары»
  21. Сигнализатор «Задние противотуманные фонари»
  22. Сигнализатор «ESC»
  23. Сигнализатор «ESC OFF»

Дополнительные функции

Бортовой компьютер В БК имеется секретное меню, с помощью которого можно отрегулировать звук щелчков поворотников. Для этого необходимо зажать обе кнопки одновременно. Попадаем в дополнительное меню.
Включаем аварийную сигнализацию, регулировка звука щелчков производится кнопками вверх и вниз. Кратковременно нажав обе кнопки, можно изменить тональность щелчков.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей;

9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации;

16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей;

К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления;

24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4;

Читать далее: Антифриз попал в двигатель последствия для мотора

30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2;

Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы) » Страница 2 » Лада.Онлайн

39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники;

Кстати, а Вы знаете, как применить данные схемы в

Все остальные схемы подходят от комплектаций «норма» и «стандарт».


Указатели и дисплей

Обозначения дисплея Лада Веста

Способы диагностики ЭБУ и ошибок на Lada Vesta через OBD2

Рассмотрим примеры анализа систем машины разными способами.

Загорелся Check Engine на Весте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для входа в режим диагностики БК зажимается верхняя клавиша и включается зажигание.

Обзоры диагностических сканеров для LADA VESTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA VESTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Запись нового ПО производится при помощи программаторов. Различают открытые и закрытые ЭБУ.

  • Диагностическим способом. Без снятия ЭБУ с автомобиля через диагностический разъем с использованием флэш-загрузчиков и программы, например Combiloader.
  • Работа через BSL-режим процессора ЭБУ. При данном способе программирование ЭБУ осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

Монтажный блок Лада Веста в салоне автомобиля

Расположение этого монтажного блока достаточно привычной для большинства современных автомобилей — возле левой ноги водителя. Для того, чтобы получить доступ к этому блоку, необходимо вывернуть ручки крепления крышки, снять фиксатор в верхней правой части крышки и потянуть крышку вниз. Сам монтажный блок также имеет крышку, которую можно снять, рассоединив верхние держатели.

Номинал Назначение Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 30А Свободен
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А АСС (питание розетки 12В)

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Звук указателей поворота

Многие автолюбители ругают машину за тихий звук поворотников. Однако, производитель предусмотрел настройки громкости и тональности данного сигнала. Правда, в руководстве по эксплуатации об этом не сказано совершенно ничегошеньки.

Чтобы зайти в сервисное меню, отвечающая за вышеуказанные настройки, необходимо в торце регулятора стеклоочистителей зажать обе кнопки управления маршрутным компьютером одновременно.

Далее, удерживая их (примерно 5 сек.), дождаться появления на переднем дисплее (под спидометром) надписи Sound P1. Поздравляем – вы попали в меню выбора громкости звука включающегося поворотника. Клавишами вверх и вниз на регуляторе выбираем нужный уровень звука.

Далее возможны два варианта ваших действий.

А) Вы выходите из меню совсем. Это делается точно таким же способом, каким вы в него попали – удерживая до пропадания меню обе кнопки управления компьютером.

Б) Вы продолжаете настройку звука. После выставления нужного уровня громкости включающегося указателя поворота вы можете еще раз, но уже кратковременно, зажать обе кнопки управления компьютером – надпись справа от слова Sound изменится с P1 на d1. Это настройка тональности включающихся указателей поворота. Настройте ее так, как вам хочется, используя те же торцевые кнопки. Двигаясь аналогичным способом по меню далее, вы попадете последовательно в пункты P2 и d2. Они отвечают за громкость звука выключающихся указателей поворота и за их тональность, соответственно. Для удобства вы можете включить аварийную сигнализацию и в «боевом» режиме тестировать тональности и громкость.

На этом пока все. Удачи на дорогах!

Дополнительное оборудование

Для Весты, не укомплектованной БК, можно купить дополнительный бортовой компьютер, а в сервисном центре произведут его подключение, настройка и управление аналогично штатному.

Все описанные функции поддерживаются, а в некоторых моделях присутствует функция отображения кодов ошибок. Цена бортового компьютера для Лада Веста может колебаться от 4500 до 9000 рублей. Стоимость зависит от производителя и контролируемых функций. При опросе владельцев Лады был получен положительный отзыв о БК. Можно сделать вывод: довольно удобный и выводит необходимые водителю показания.

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Под рулевые переключатели Лада Веста

Переключатели под рулём на автомобиле Lada Vesta служат для управления омывателем стекла и дворников, поворотников ,а также для управления светом.

Под рулевые переключатели Лада Веста

Начнем с правого подрулевого переключателя.
Основные функции – управление дворниками и омывателем лобового стекла.
Управление:

Потянуть на себя – полить лобовое стекло водой, дворники сделают до трех взмахов (в зависимости от времени поливания водой)

Потянуть вниз – быстро очистить лобовое стекло, один цикл работы дворников

Переключить вверх на одну ступень (—) – прерывистый режим работы дворников с изменяемой интенсивностью. Интервал между взмахами дворников настраивается с помощью вращающегося колесика.

Переключить на две ступени вверх (1) – прерывистый режим работы дворников с малой скорость очистки стекла (большая пауза между взмахами дворников)

Переключить на три ступени вверх (2) – прерывистый режим работы дворников с высокой скорость очистки стекла (малая пауза между взмахами дворников)

Теперь левый подрулевой переключатель.
Основная функция – управление поворотниками, освещением, фарами и фонарями.
Управление:
Потянуть вверх – включить правый поворотник;

Потянуть вниз – включить левый поворотник;

Повернуть кончик переключателя на одно деление – включить габариты;

Повернуть кончик переключателя на два деления – включить ближний свет + габариты;

Повернуть кольцо на одно деление – включить передние противотуманные фары;

Повернуть кольцо на два деления – включить задние и передние противотуманные фары;

Отжать переключатель от себя – включить дальний свет;

Потянуть переключатель на себя – кратковременно включить дальний свет (мигнуть дальним)

Алгоритм управления бортовым компьютером

1. Выбор функций бортового компьютера (осуществляется при помощи клавиш на правом подрулевом переключателе).

2. Выбор счетчиков пробега и переключение часы – температура.

3. Вход в режим установки параметра, выбор параметра.

3.1. Установка времени.

При выходе из режима установки времени счетчик секунд обнуляется (сбрасывается без округления). Если нет нажатий кнопок в течение 60 секунд, выход из режима установки времени автоматически.

4. Режим индикации параметров функций «Круиз-контроль» или «Ограничитель скорости».

В режиме индикации параметров функций «Круиз-контроль» или «Ограничитель скорости» возможно переключение индицируемой функции бортового компьютера (пункт 1) и счетчиков общего и суточного пробега (пункт 2), индикация температуры наружного воздуха и времени недоступна, режимы установки параметров (пункт 3) недоступны.

  • «коротко» – нажатие менее 1,5 секунд, срабатывание по отпусканию.
  • «длительно» – нажатие более 1,5 секунд, срабатывание по времени.
  • желтый цвет – сегмент мигает (меандр, 1 Гц).
  • при сбросе параметров маршрута (п. 3(г)) происходит обнуление следующих параметров: средний расход топлива, израсходованное топливо, время в пути, средняя скорость.

Настройки БК также показаны на видео:

Чтобы поменять звук работы поворотников нужно зайти в секретное меню (на комбинации приборов н/о не работает). Для этого зажимаем две кнопки БК одновременно. Более детальная инструкция на видео:

Устраивают ли вас функции бортового компьютера Lada Vesta? Напомним, другие инструкции по эксплуатации этого автомобиля можно найти в этом разделе.

Трудно себе представить современное авто без бортового компьютера (альтернативные названия: «БК», «карпьютер», «онбордер»), позволяющего увеличить КПД двигателя, снизить расход бензина, оптимизировать работу системы газораспределения и синхронизировать взаимодействие всех агрегатов. Кроме перечисленного, БК снижает концентрацию вредных выбросов. Онбордер выполняет функции круиз-контроля, климат-контроля, выводит на дисплей необходимую для водителя информацию, позволяющую принимать правильные решения по управлению транспортом и оптимальному движению по выбранному маршруту. Именно поэтому на всех современных моделях Лада Веста установлены БК, успешно выполняющие возложенные на них функции.

Блок предохранителей Лада Веста в моторном отсеке

Доступ к этому блоку еще проще — достаточно открыть капот и вскрыть блок рядом с аккумулятором.

Цепь Тип
60 70А К30М ЭУРУ maxi
61 30А К30М Обогрев заднего стекла maxi
62 40А К30М ESP maxi
63 15А К30М Муфта кондиционера avto
64
65 25А К30М ESP avto
66 К15М Контроллер АМТ mini
67
68 70А К30М Контроллер АМТ maxi
69 15А Управление реле муфты кондиционера и блока реле avto
70 60А К30М K30S maxi
71 60А АКБ maxi
72 60А АКБ maxi
73 10А К30М Звуковой сигнал mini
74 К15М Выключатель света заднего хода mini
75 60А К30М Обогрев ветрового стекла maxi
76 10А К30М Реле тревожного звукового сигнала mini
77
78 10А Питание датчиков кислорода, клапана продува
Адсорбера, клапана ГРМ
maxi
mini
79 40A К30М Блок реле/реле вентилятора охлаждения maxi
80 5A К15М Обмотка реле обогрева ветрового стекла mini
Реле Номинал Назначение
К21 30А Реле обогрева ветрового стекла 1
К22 30А Реле обогрева ветрового стекла 2
К23 30А Реле стартера
К24 20А Реле звукового сигнала
К25 20А Реле тревожного звукового сигнала
К26
К27 20А Главное реле КСУД
К28 20А Реле муфты компрессора кондиционера
К29 40А Реле вентилятора охлаждения

Напомним, что максимальная сила тока на предохранителе определяется по приведенной таблице. Номер предохранителя указывается на корпусе монтажного блока, а сила тока на предохранителе указана на его левой стороне.

Если после замены вышедшего из строя предохранителя он вновь оплавился, то необходимо обратиться к дилеры для устранения причины высокой силы тока.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Варианты замены штатного БК

На рынке компьютеров для автомобиля существует много моделей разных производителей. К сожалению, большинство из них не могут быть использованы для Лады Весты по причине несовместимости. Но есть модели БК, которые адаптированы к различным моделям «АвтоВАЗа» и хорошо зарекомендовали себя. К таким брендам можно отнести Multitronics. Компания выпускает бортовые компьютеры для широкого спектра авто, с расширенными функциями диагностики, навигации, аудио и ТВ системами.

Выпускаемые модели имеют различные варианты крепления, и по желанию владельца они могут быть поставлены на торпеду или закреплены в других удобных местах. Ниже представлены модели БК Multitronics с разными видами крепления.

Помимо перечисленных выше функций штатного компьютера, Multitronics имеет очень полезные дополнительные:

  • Выводит на экран информацию о неисправностях автомобиля, ошибки, их коды, а также дублирует это сообщение в голосовом режиме.
  • Передает голосовое уведомление водителю о необходимости заправить автомобиль.
  • Проводит контроль качества заправленного топлива и выводит оповещение на экран.
  • Напоминает водителю выключить габариты или ближний свет.
  • Является полноценным навигатором.
  • Позволяет пользоваться многоканальным телевидением.
  • Автоматически поддерживает заданную температуру в салоне.

Сработала защита от замыкания

В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.

Читать дальше: Какое масло заливать в ямз 236

Если самостоятельно команда не поступает, то есть возможность выполнить разблокировку EMM вручную при помощи специального сканера Grade-X (есть у дилеров LADA). После подключения прибора нужно найти соответствующие функции (освещения левого или правого борта) и установить соответствующие галочки. После чего выполняем сброс к заводским настройкам, и работоспособность габаритов с ДХО восстанавливается.

Трансмиссия автомат и механика Лады Весты

Ручка управления ручной коробкой передач

Ручка управления ручной коробкой передач

Ручка управления автоматизированной коробкой передач

Ручка управления автоматизированной коробкой передач

Возможные ошибки и методы их исправления

В процессе эксплуатации автомобиля могут возникать различные неисправности. Информация о поломках выводится на экран бортового компьютера в виде цифровых кодов ошибок. Наиболее распространенными из них являются:

  • перегрев двигателя, 0217;
  • не работает бензонасос, 0230;
  • неправильная работа зажигания, 0301;
  • неисправна катушка зажигания, 0351;
  • неисправен тахометр, 0654;
  • плохая дорога, 1617.

Кроме сбоев в работе отдельных агрегатов автомобиля, могут возникать ошибки и в самом БК. Это легко проверяется: если при включенном зажигании на экране не отображается информация, следует проверить разъем, соединяющий ЭБУ с компьютером. Отображение на экране заведомо неверной информации происходит при сбое работы протокола. Чтобы исправить ситуацию, нужно перезагрузить БК, выбрать в меню соответствующий характеристикам автомобиля протокол и установить его. В случае возникновения более серьезных поломок необходимо обратиться в гарантийную мастерскую. Следует иметь в виду, что при длительном хранении машины на открытом воздухе, особенно при сильном морозе, необходимо снять бортовой компьютер. Также нельзя допускать попадание воды в блок БК или эксплуатировать его при неисправном электрооборудовании.

Бортовой компьютер значительно упрощает эксплуатацию авто, помогает водителю ориентироваться в сложных ситуациях, предупреждая об опасности и неисправностях. Информация, отображаемая на экране устройства, по сути является бортовым журналом автомобиля, анализ которого позволяет водителю принимать необходимые решения.

Установка штатных БК на Ладе Весте — это существенный прогресс, поскольку они значительно облегчают управление и минимизируют эксплуатационные расходы. Кроме неоспоримых достоинств, у штатного устройства есть и ряд недостатков, которые легко устранить с помощью установки дополнительного бортового компьютера.

Бортовой компьютер сегодня стал неотъемлемым атрибутом современного автомобиля. Таким полезным устройством также оснащена перспективная отечественная модель Lada Vesta.

По сравнению с маршрутным контроллером, обычно имеющим менее расширенный функционал, компьютер отвечает за контроль и корректировку ряда важных опций и параметров. В их числе присутствуют не только распространенные показатели, как, например, скорость или расход, но и данные диагностики о наличии неисправностей. Главное понять, как настроить устройство.

Блок управления печкой (отопителем) и кондиционером Лада Веста

Блок управления печкой (отопителем) и кондиционером Лада Веста

Управление печкой и кондиционером на Весте в принципе стандартное.

Левый регулятор – управление температурой подаваемого воздуха(Левый регулятор дополнительно имеет функцию включения кондиционера); Правый – регулирование воздушного потока; Кнопки по середине – установка направления потоков воздуха.

Назначение и описание

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

Перегорели каналы

В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):

  • Если перегорел один канал — потребуется реле с одной группой контактов
  • Если перегорело два канала — потребуется реле с 2-мя группами контактов

Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:

  1. Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
  2. Восстановление левого ДХО;
  3. Восстановление правого ДХО;
  4. Восстановление ДХО (левого и правого).

Дополнение к схеме №1 (восстановление габаритов):

Дополнение к схеме №3 (восстановление правого ДХО):

Дополнение к схеме №4 (восстановление левого и правого ДХО):

Если не горит подсветка номерного знака и кнопки в салоне

. Восстанавливайте сгоревший канал по схеме №1, только вместо d11 надо d24 восстанавливать. То есть меняем местами два провода S2-D11 и S2-D24, остальное все также. Другими словами, на контактную группу идут S2-D24 и P2-B2. А на катушку реле идут S2-D11 и P1-A10. D24 отсоединяем от EMM (подробней на 2-ой странице комментариев).

Внимание! Если замыкание произошло в результате установки светодиодов или в ходе установки нештатного оборудования (например, камеры заднего вида, подсветки салона и т.д.) с подключением в штатную проводку (нарушена заводская целостность проводки), то гарантия на дополнительный блок кузовной электроники не распространяется.

Кнопка включения и отключения аварийной сигнализации

Кнопка включения и отключения аварийной сигнализации

Кнопки открытия багажника и капота.Регулировка фар

 Кнопки открытия багажника и капота.Регулировка фар

Блок управления стеклоподъёмниками и регулировкой зеркал

 Блок управления стеклоподъёмниками и регулировкой зеркал

Блок управления стеклоподъёмниками и регулировкой зеркал на автомобиле Лада Веста отвечает за спуск и поднятие стёкол а также расположен узел для регулировки зеркал.

Регулировка передних сидений на Лада Веста

Регулировка высоты и степени наклона передних сидений на Лада Веста происходит за счет трех рычагов.

Они расположены с внешней стороны. Два из них в горизонтально расположенной части сиденья, а один в вертикальной (спинке).

1-й рычаг (более длинный): при его нажатии вверх-вниз происходит регулировка сидений по высоте — это лифт сидений.
2-й рычаг: за счет него происходит регулировка наклона спинки.

3-й рычаг обеспечивает степень поясничного прогиба.

Регулировка передних сидений на Лада Веста

Стоит отметь, что на пассажирском сиденье рычаги 1 и 3 отсутствуют. Регулировка вперед-назад происходит за счет нижнего рычага, который расположен под сиденьем, с наружной стороны.

Пробка заливной горловины топливного бака Lada Vesta

Для доступа к пробке заливной горловины топливного бака открываем крышку лючка, расположенную на правом заднем крыле и отворачиваем пробку против часовой стрелки. Пробку от падения предохраняет гибкий поводок, соединенный с кузовом.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
