Зарядное устройство Орион 270/320. Инструкция
Руководство по эксплуатации автомобильного предпускового зарядного устройства Орион 270 / Орион 320

Зарядное устройство марки «Орион Вымпел-265»: инструкция и другая полезная информация

Если ваш автомобиль долго стоял без дела или же генератор перестал полноценно подпитывать АКБ, то вам понадобится специальное зарядное устройство. В специализированных точках продаж можно выбрать именно то, что вам нужно.

Сегодня на прилавках встречается и зарядное устройство «Орион Вымпел-265». Технические параметры, а также инструкция к применению и разъяснение, как пользоваться прибором, – читайте далее.

Зарядное устройство Орион PW270 для 12В АКБ любой емкости

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ “Апельсин”.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

Есть ручной режим зарядки АКБ. Для зарядки полностью разряженных аккумуляторов типа «Кальций-Кальций».

Светодиодный индикатор. 2 режима работы.
Работает только с 12 В АКБ.
Ручная регулировка тока от 0.6 до 6 А.
Защита от перегрева. Микровентилятор.

Разновидности, преимущества, недостатки и особенности использования зарядных устройств Орион

Ещё сравнительно недавно процедура зарядки аккумуляторной батареи, которая не могла получить достаточный заряд от генератора во время коротких поездок, занимала много времени и требовала повышенного внимания.

Необходимо было тщательно следить за всеми параметрами, состоянием электролита, не допускать его длительное кипение. В итоге не всегда зарядка давала желаемый результат.

Но появилось новое поколение ЗУ. В их случае достаточно было просто соединить клеммы зарядного устройства с аккумулятором, включить в розетку и дождаться, пока прибор всё сделает сам, и при необходимости отключиться.

Для этого требуется купить соответствующий вариант ЗУ. К числу наиболее востребованных и распространённых справедливо будет отнести продукцию российского предприятия Орион. В настоящее время компания, расположенная недалеко от Санкт-Петербурга, выпускает серии ЗУ под названием Вымпел.

Функционал зарядного устройства для аккумуляторов Орион Вымпел-325

В процессе эксплуатации аккумуляторов время от времени возникает необходимость пополнять их заряд. В наше время благодаря современным зарядным устройствам есть возможность быстро и эффективно проводить регенерацию заряда АКБ.

Среди множества технологичных зарядных приборов подробней остановимся на функциональном отечественном приборе «Орион Вымпел-325» по недорогой цене.

НАЗНАЧЕНИЕ

Основное назначение данного зарядно-предпускового устройства (далее З.У.) – заряд автомобильных аккумуляторов, в том числе полностью разряженных (до нуля), разной емкости, как в полностью автоматическом, так и в неавтоматическом режиме с возможностью ручной регулировки силы зарядного тока (Для правильного выбора режима заряда смотрите максимально допустимое напряжение в конце заряда, указанное в паспорте на аккумулятор производителем.).

Автоматическое зарядно-предпусковое устройство Орион контролирует и ограничивает напряжение на заряжаемой батарее, исключая интенсивное газообразование (кипение) и перезаряд батареи. Поэтому, зарядно-предпусковое устройство Орион – 270/320 может быть использовано для заряда современных необслуживаемых АКБ любого типа (WET, AGM, EFB, GEL,VRLA / SLA) и не требует отключения заряжаемой батари от бортовой сети автомобиля.

Кроме этого, возможно использование зарядно-предпускового устройства , как многоцелевого источника постоянного тока для питания автомобильной аппаратуры, электроинструментов, галогенных ламп и других устройств и приборов с номинальным напряжением питания 12В постоянного тока. Технические характеристики данного автоматического зарядного устройства позволяют применять его в качестве зарядно-предпускового устройства для помощи батарее при пуске двигателя. Можно также использовать З.У. в неавтоматическом режиме для заряда аккумуляторов любой электрохимической системы c максимальным напряжением в конце заряда менее 19 В.

Зарядно-предпусковое устройство Орион предназначено для использования только внутри помещений, степень защиты от воды IP20.

Что такое ЗУ Вымпел

Здесь речь идёт о современных приборах, которые позволяют заряжать всевозможные разновидности 12-вольтных аккумуляторных батарей.

Подобные ЗУ отличаются достойными выходными характеристиками, что позволяет реанимировать порой даже самые глубоко посаженные аккумуляторы. Работают ЗУ Вымпел на основе принципа преобразования энергии в силовых цепях. Тем самым конструкторы сумели уменьшить габаритные размеры и существенно снизить массу в сравнении с ЗУ старого образца.

В зависимости от конкретной модели зарядники Вымпел могут оснащаться дополнительными функциями, отличаться по комплектации, конструктивному исполнению.

Но в подавляющем большинстве случаев для потребителей представлены автоматические ЗУ с возможностью перехода на ручной режим управления процессов заряда аккумуляторной батареи.

Многие модели зарядников могут применяться непосредственно для компенсации потерянного заряда в АКБ, а также использоваться в роли предпускового устройства и выступать источником питания.

ЗУ Вымпел могут применяться для таких видов аккумуляторных батарей:

• все разновидности свинцово-кислотных аккумуляторов, изготовленных по WET технологии, обслуживаемого и необслуживаемого типа;
• герметичные необслуживаемые батареи, которые основаны на технологии AGM;
• гелевые, то есть GEL аккумуляторы;
• регулируемые разновидности свинцово-кислотных АКБ типа VRLA;
• усовершенствованные EFB свинцово-кислотные аккумуляторы и пр.

Более подробно о назначении конкретного ЗУ серии Вымпел можно узнать из технической документации, которую производитель обязательно прикладывает к зарядному устройству.

Разновидности ЗУ

Если изучить предлагаемый ассортимент компании Орион, то здесь можно увидеть 2 основные разновидности устройств для зарядки аккумуляторов:

• зарядные;
• пуско-зарядные.

Пуско-зарядные устройства позволяют запускать мотор, когда батарея сильно разряжена либо на улице наблюдается низкая температура. Если вы проживаете в регионе с суровой зимой, когда температура стабильно опускается ниже -10-15 градусов Цельсия, без ПЗУ обойтись вряд ли удастся.

Можно выделить несколько основных особенностей ПЗУ от Орион:

• это современная серия автоматических устройств, способных самостоятельно контролировать уровень заряженности, менять режим пуска и заряда;
• конструкторы предусмотрели использование высокочастотного, импульсного преобразования энергии в цепи, тем самым снизилась масса и габариты ПЗУ;
• в устройствах предусмотрена система принудительной вентиляции за счёт работы встроенного микровентилятора;
• выходные характеристики позволяют заряжать АКБ, вне зависимости от их ёмкости и степени разряда.

Вторая категория является серией зарядных устройств, которые подходят для различных автомобильных аккумуляторов, с напряжением 12 или 24 В.

Модельный ряд оснащается различными уровнями защиты, имеет встроенную систему индикации. За счёт этого можно отслеживать течение процедуры заряда.

Использование ПЗУ в качестве пускового устройства

ВНИМАНИЕ! Несоблюдение порядка подключения может привести к выходу ПЗУ или АБ из строя.

1. Установить переключатель режимов в положение “Заряд”.
2. Подключить зажимы ПЗУ к клеммам АБ, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу – черный, либо темный цвет маркировки зажима.
3. Убедившись, что встроенный вольтметр показывает напряжение на клеммах, подключить ПЗУ к сети переменного тока.
4. Если напряжение на АБ пониженное, рекомендуется предварительно зарядить аккумулятор.*
5. Установить переключатель режимов в положение “Пуск”.
6. Произвести пуск двигателя. В случае неудачи повторить процедуру. Не рекомендуется крутить стартер более 30 секунд, во избежание перегрева стартера. Повторные пуски рекомендуется производить через 2-5 минут. Прибор автоматически переходит в режим пуска, когда напряжение на АБ опускается ниже 12 В. ПЗУ обеспечивает пусковой ток 70-80 А в зависимости от напряжения в сети и состояния АБ.
_______________________________________________________________

7. Когда вы не включаете стартер автомобиля, ПЗУ производит заряд АБ.
8. По окончании заряда отключить ПЗУ от сети и снять зажимы с клемм АБ.

УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно зарядное устройство Орион – 270/320 выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции.

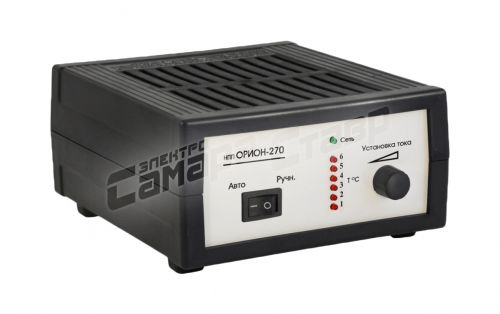

На передней панели НПП Орион-270, НПП Орион-320, расположены:

1 – Переключатель диапазонов выходного напряжения

2 – Светодиод включения, светодиод изменяет свой цвет в зависимости от положения переключателя диапазонов выходного напряжения:
Авто/Кисл – зеленый цвет
Ручн/Щелоч – красный цвет.

3 – Светодиодная шкала амперметра, начало загорания светодиода соответствует значению тока указанному на шкале.

4 – Индикация перегрева, светодиод с обозначением – /Т°С одновременно является индикатором срабатывания защиты от перегрева.

5 – Регулятор силы зарядного тока

Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса.

Электронная схема зарядного устройства представляет собой двухтактный высоковольтный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления, содержащей две цепи обратной связи по выходному току и напряжению.

Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, практически идеальные выходные характеристики генератора тока и генератора напряжения, надёжную гальваническую развязку, а также высокие удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется амперметр. Для защиты силовой части от перегрева применены микровентилятор (в модели НПП Орион-320) и схема ограничения выходного тока. Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. При этом ручная регулировка силы тока не позволяет выставить ток, больший, чем задаёт схема ограничения. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.

Основные отличия ЗУ, для каких батарей подходит

Зарядное устройство «Орион» может подпитывать аккумуляторы, объем которых не менее 4,5Ач. Обычно такие АКБ ставят на скутера, мопеды, маленькие мотоциклы и т.д. Моторы этой техники запускаются без электрического стартера.

А вот максимальный объем аккумуляторов, которые можно подпитывать через «Вымпел-265», – 70Ач. АКБ с такой емкостью устанавливаются на средние по мощности легковушки.

Но данный прибор подходит не только для автомобилей или мототехники. ЗУ «Орион» без проблем возобновит энергию АКБ для электрических инверторов, а также восстановит аккумуляторы, которые применяются как тяговые элементы питания.

«Вымпел-265» оснащен защитой от короткого замыкания и переполюсовки, что является его особенностью. Если при подсоединении замкнуть зажимы или же подсоединить плюсовой проводник к минусовой клемме батареи, то зарядка сама перейдет в дежурный режим.

Если вы неправильно подключите устройство, оно зашумит, зеленая лампочка станет гореть не так ярко, а красный индикатор замигает. То же самое произойдет и при коротком замыкании. Так что учтите эти моменты, чтобы пользоваться ЗУ безопасно.

Заряд АБ других электрохимических систем в неавтоматическом режиме.

ВНИМАНИЕ! Несоблюдение порядка подключения может привести к выходу ПЗУ или АБ из строя.

Неавтоматическим режимом считается режим заряда, при котором напряжение на АБ в конце заряда меньше, чем напряжение, которое может создавать ПЗУ (14,9-15,1 В).

1. Убедитесь, что напряжение на АБ в конце заряда (указвается в паспорте аккумулятора) меньше 14,9-15,1 В.
2. Установите переключатель режимов в положение “Заряд”.
3. Подключите зажимы ПЗУ к клеммам АБ, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу – черный, либо темный цвет маркировки зажима.
4. Убедившись, что встроенный вольтметр показывает напряжение на клеммах, подключить ПЗУ к сети переменного тока.
5. ПЗУ работает в режиме генератора тока, обсеспечивая заряд АБ.
6. Окончание заряда. Необходимо контролировать степень заряженности общепринятыми методами (по напряжению, по времени и силе тока, по плотности электролита и т.д.).
7. По окончании заряда отключить ПЗУ от сети и снять зажимы с клемм АБ.

Время работы ПЗУ в любом из перечисленных режимов неограничено.

ПРОФИЛАКТИЧЕСКИЙ УХОД И РЕМОНТ

При длительной эксплуатации ПЗУ рекомендуется периодически проводить следующие виды обслуживания:

1. Удалять следы коррозии и смзывать зажимы-крокодилы.
2. Очистить продувкой жалюзи от пыли.
3. В случае появления шума, смазывать любым моторным маслом подшипник микровентилятора (для этого не требуется разборка ПЗУ).

Нормативный срок службы ПЗУ 5 лет.

Более сложные работы, связанные с разборкой корпуса ПЗУ, например замену сетевого шнура при его повреждении должен выполнять производитель ПЗУ или его агент или аналогичное квалифицированное лицо.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изделие соответствует требованиям нормативных документов: ГОСТ Р 52161.2.29-2007; ГОСТ Р 51318.4.1-2006 р. 4; ГОСТ Р 51318.14.2-2006 р.р. 5, 7; ГОСТ Р 51317.3.2-2006 р.р. 6, 7; ГОСТ Р 51317.3.3-2008 и Госстандартом РФ ему выдан сертификат РОСС RU.МЛ03.ВО1490. Изготовитель гарантирует работоспособность прибора при соблюдении всех требований, изложенных в инструкции по эксплуатации.

Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи. В течение гарантийного срока изготовитель безвозмездно, то есть даром, производит ремонт изделия. Без предъявления гарантийного талона, при механических повреждениях, а также, в случае, если неисправность вызвана неправильной эксплуатацией, претензий к качеству работы устройства не принимаются и гарантийный ремонт не производится. В случае неисправности, при соблюдении всех требований, ремонт (обмен) прибора производится по месту продажи.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ЗАРЯДНОГО УСТРОЙСТВА

Извлечь провода. Убедиться, что корпус изделия не имеет механических повреждений, а изоляция проводов цела.

Для проверки работоспособности автомобильного зарядного устройства без АКБ необходимо подключить прибор к сети переменного тока, выходные клеммы должны быть разомкнуты.

Убедиться, что индикатор “Сеть” светится.

Установить регулятор силы тока в крайнее левое положение (минимальный ток). Замкнуть выходные зажимы или для наглядности подключить к ним автомобильную лампу накаливания 55-110 Вт. Вращая регулятор силы тока и наблюдая за шкалой амперметра, убедиться, что ток регулируется, а яркость свечения лампы меняется.

Внимание! В зарядном устройстве Орион Вымпел – 320 микровентилятор включается автоматически при повышении температуры внутри корпуса или увеличении тока более 12 А.

Для проверки работоспособности вентилятора включите прибор в сеть, замкните клеммы и поворачивайте регулятор тока вправо, пока не заработает вентилятор.

Внимание! Для модели Орион Вымпел-270, в режиме К. З. (Выходные клеммы замкнуты между собой) ток ограничен величиной 1-2 А.

Порядок работы

Для правильной работы с Орион Вымпел-325 необходимо придерживаться несколько простых правил:

1. Соблюдать полярность при соединении зажимов с клеммами источников питания.
2. Правильно установить размер тока для регенерации батареи (обычно этот показатель не должен превышать 10% емкости аккумулятора). В случае зарядки обслуживаемой АКБ пригодится ареометр. Если же происходит регенерация более современных необслуживаемых моделей источников питания, контроль за протекаемым зарядом осуществляется с помощью наблюдения за напряжением/силой тока и длительностью работы зарядного устройства.
3. По завершении процесса регенерации перед отсоединением ЗУ Орион Вымпел-325 от клемм батареи его нужно предварительно обесточить.

Соблюдение этих несложных правил позволит избежать повреждения и выведения из строя прибора и позволит продлить срок его полезного использования.

Как подключить зарядное устройство: инструкция

Есть определенная инструкция, которая разъясняет, как пользоваться «Орион Вымпел-265»:

• рычажок для регулировки нужно поднять в крайнее положение слева;
• к клеммам батареи подсоединить зажимы ЗУ;
• вилку шнура необходимо вставить в розетку в 220V;
• рычажок нужно повернуть на левую сторону – на индикаторе должен появиться нужный показатель тока.

Чтобы процесс подпитки стал безопасным, максимальный ток не должен превышать 10% от объема батареи ( к примеру, для подпитки аккумулятора объемом в 55Ач нужно выставить ток в 5,5А).

Преимущества ЗУ

Модели зарядных устройств линейки Вымпел и Орион обладают следующими преимуществами:

• процесс зарядки осуществляется в автоматическом режиме и не требует вмешательства пользователя;
• конструкция ЗУ предусматривает плавную регулировку заряжающего тока;
• использование оборудования как блок питания постоянного тока;
• реабилитация засульфатированных АКБ.

Процесс зарядки осуществляется в автоматическом режиме

Электрическая схема ЗУ Орион Вымпел 325

У Вас есть опыт эксплуатации этого прибора? Тогда поделитесь своими впечатлениями и отзывами в комментариях.

Это позволит сделать материал, излагаемый в статье, лучше, а также поможет больше высветить информации для других автомобилистов.

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА ОРИОН 320 / 270 В КАЧЕСТВЕ МНОГОЦЕЛЕВОГО ИСТОЧНИКА ПИТАНИЯ

Устройство Орион – 270/320 является источником стабилизированного напряжения постоянного тока с ограничением (стабилизацией) силы тока нагрузки. Поэтому может быть применено для запитки любых потребителей напряжения 15В/19 В с суммарным током потребления меньше выставленного ручным регулятором тока. При перегрузке, либо аварийном замыкании выходных проводов устройство будет переходить в режим стабилизации тока.

Для НПП Орион – 270 максимальный ток 7 А, а для Орион – 320 максимальный ток 18 А, гарантируется только в диапазоне 0-16 В, при больших напряжениях ток может уменьшаться.

Отзывы

Сергей, г.Ставрополь. Приобрел данный девайс совсем недавно (месяц назад). Нареканий нет. Очень нравится наличие возможности проводить зарядку разными вариантами.

Тихон, г. Иркутск. Уже год пользуюсь. Недорогой, функциональный.

Валерий, г. Краснодар. Очень понравилось наличие вентилятора, защиты от переполюсовки и перегревания.

Мнения покупателей

Геннадий, г. Челябинск

Хорошая штука для подпитки автомобильной батареи. Но если выставить ток до 4А, зарядка начинает громко пищать.

Юрий, г. Волгоград

«Вымпел-265» подходит мне по всем критериям – и по цене, и по качеству. Начал им пользоваться более года назад – и проблем ни разу не возникло. Рекомендую!

Александр, г. Пермь

Для новичков – самое то. Недорогой и простой в использовании прибор. Если прочесть инструкцию, то можно без проблем разобраться, как им пользоваться.
