Паук 4 2 1 субару саунд

Паук стингер субару саунд

В этот раз я поделюсь установкой его на машину, а также постараюсь рассказать о нюансах при установке.

Что нам для этого нужно: Самое главное инструмент и прямые руки, а также терпение =)
1. Необходимый инструмент и детали:

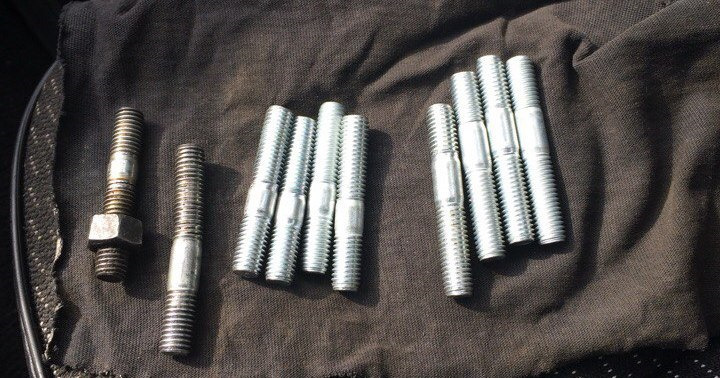

— новые шпильки впускного/выпускного коллектора (10 руб. шт.);

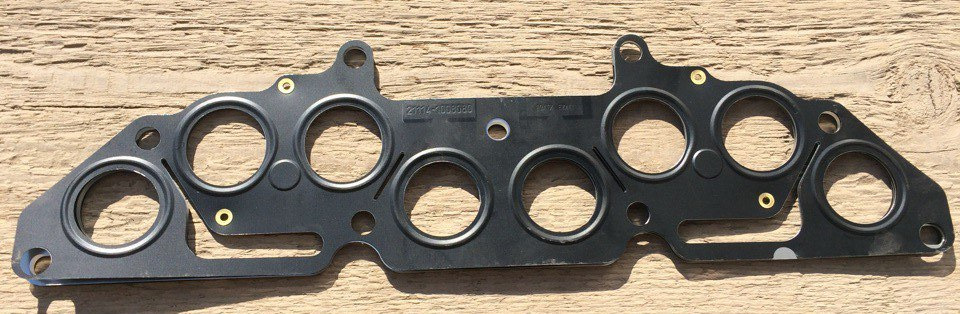

— новая прокладка впускного/выпускного коллектора (500 руб.);
— новая прокладка резонатора;
— тосол (в моем случае 1 литр);
— головка на 13;
— трубки для наращивания;
— ключ на 10;
— ключ на 22;
— отвертка крестовая;
— WD-40;
Вроде самое главное указал…

Далее приступаем к разборке
Нужно снять:
1. АКБ;
2. Распорку (если она имеется);

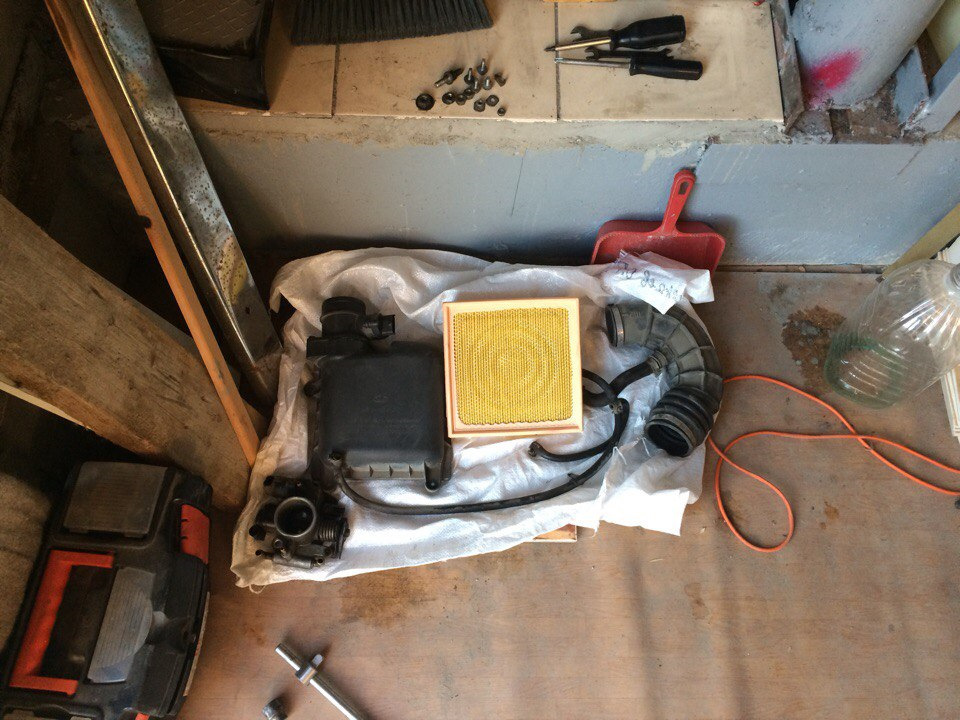

3. Корпус воздушного фильтра, сам фильтр, гофру;
4. Тросик газа;
5. Дроссельную заслонку;
6. Впускной ресивер;
7. Рампу с форсунками;
8. Впускной коллектор;
9. Крепление кат-коллектора и штангу держатель;
10. Выпускной (кат-коллектор в моем случае).

Сложности ни какой нету, все по порядку, как указанно выше, аккуратно снимаем фишки датчиков и патрубки.

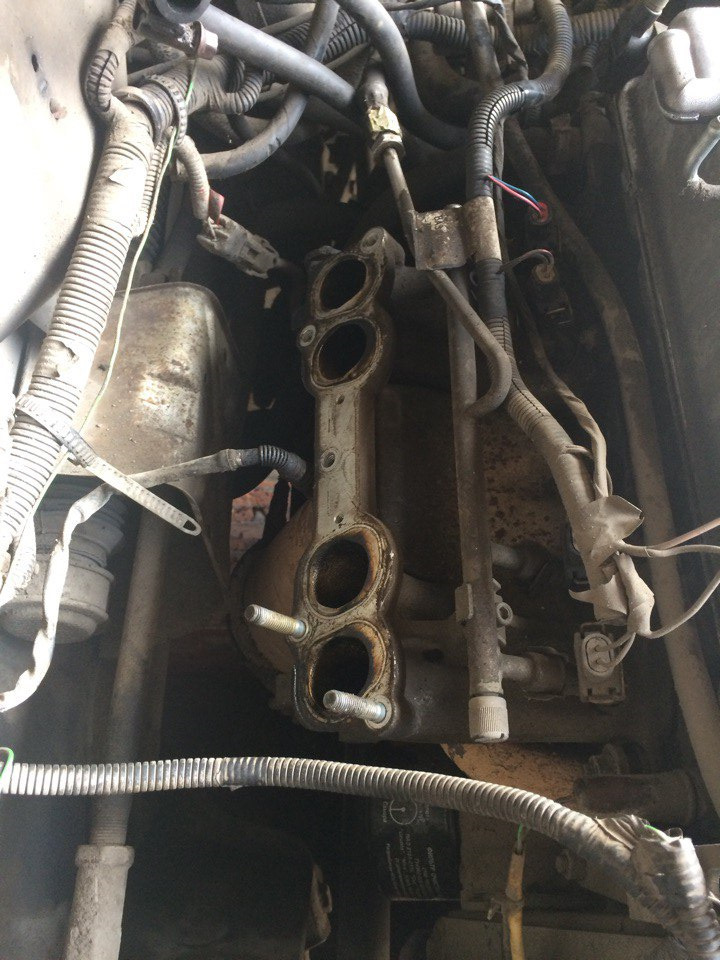

Самый важный нюанс — это откручивание гаек со шпильками впускного/выпускного коллектора и впускного ресивера. К некоторым гайкам очень сложно подлезть, а именно к нижним. Уж очень там мало места… Поэтому нужны трубки для наращивания. Мне также очень помогла изогнутая трубка.

Перед откручиванием обязательно обильно побрызгайте WD-40. Т.к. велика вероятность облома шпильки. Сразу скажу, что у меня все поддалось откручиванию, но несколько шпилек я в итоге погнул, а следовательно их заменил на новые!

Тосол я не сливал. Вытекло не много. Долил примерно литр. Можете, если хотите слить. Процедура не долгая.

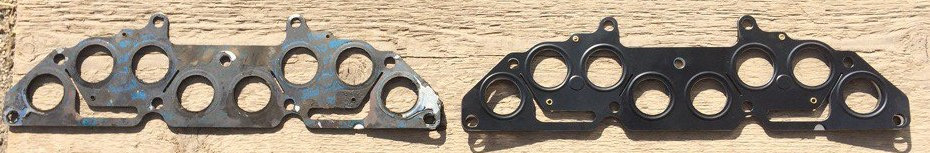

Сборка осуществляется в обратной последовательности. Заменил прокладку, и установил Паук 4-2-1 фирмы Stinger "Subaru Sound" 8V. Встал он отлично, не где, не за что не задевает. Как родной. К фланцу стокового резонатора также подошел. Ни где, не сечёт.

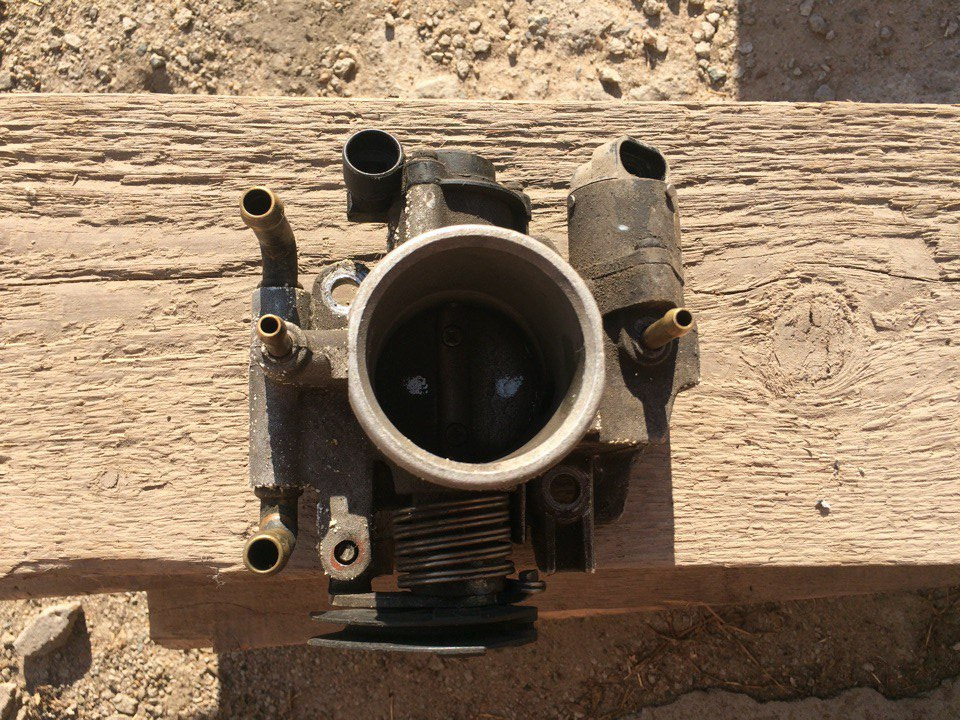

Также я заодно промыл дроссельную заслонку, рампу и форсунки.

Датчик лямбда зонда подключил только один. Их у меня два. Один на входе в кат-коллектор, другой на выходе. На пауке тоже под два, только на одном уровне почему-то. В одном болт-заглушка. Подключен второй. Чек не горит, и не думает загораться.

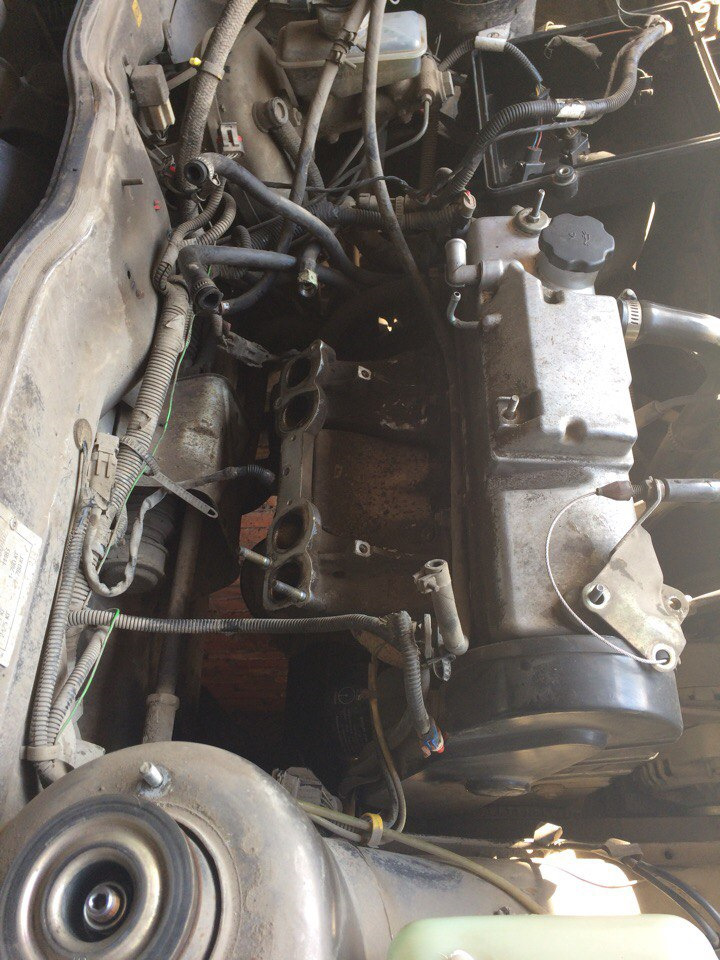

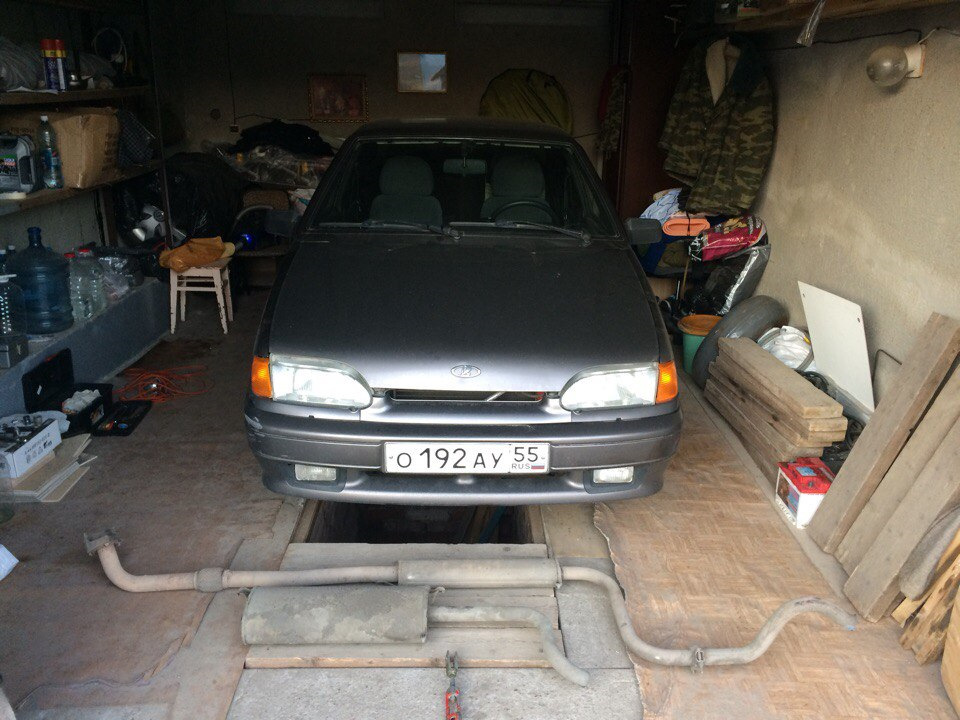

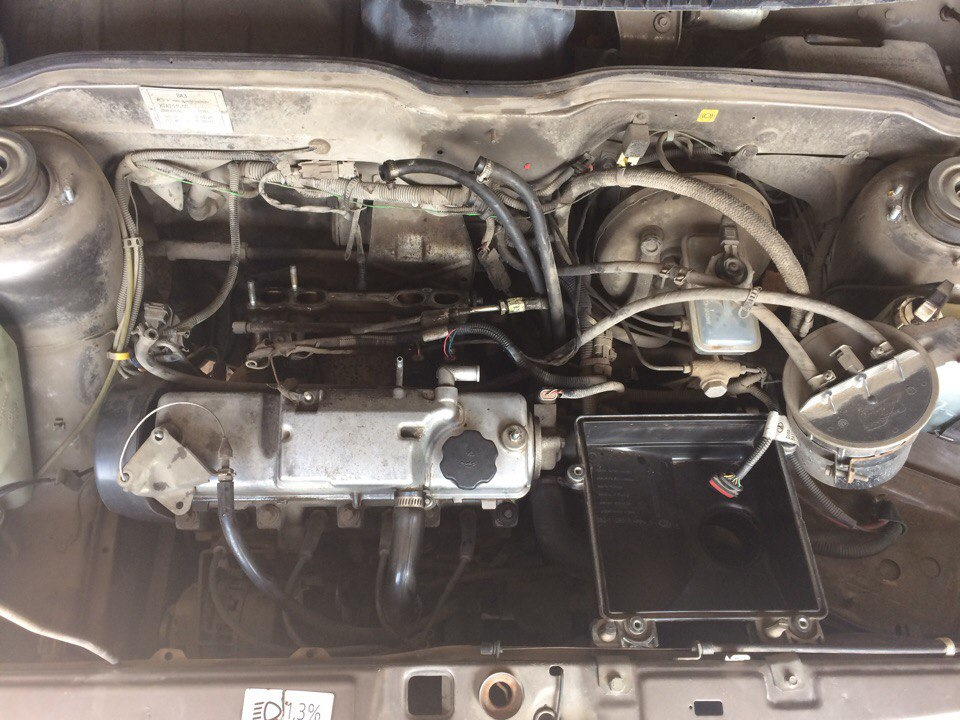

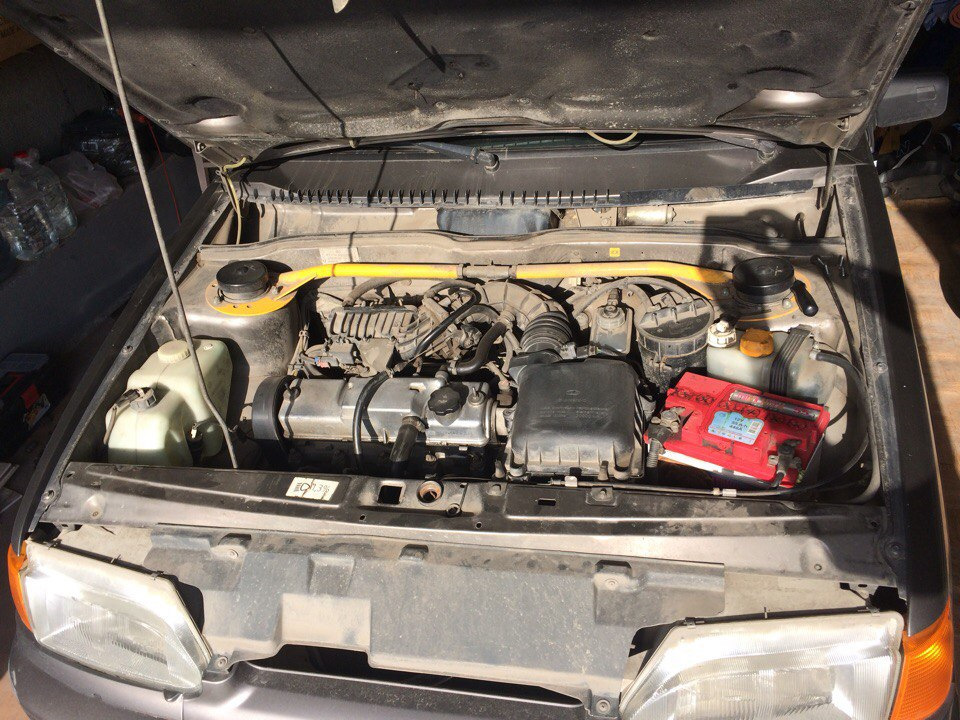

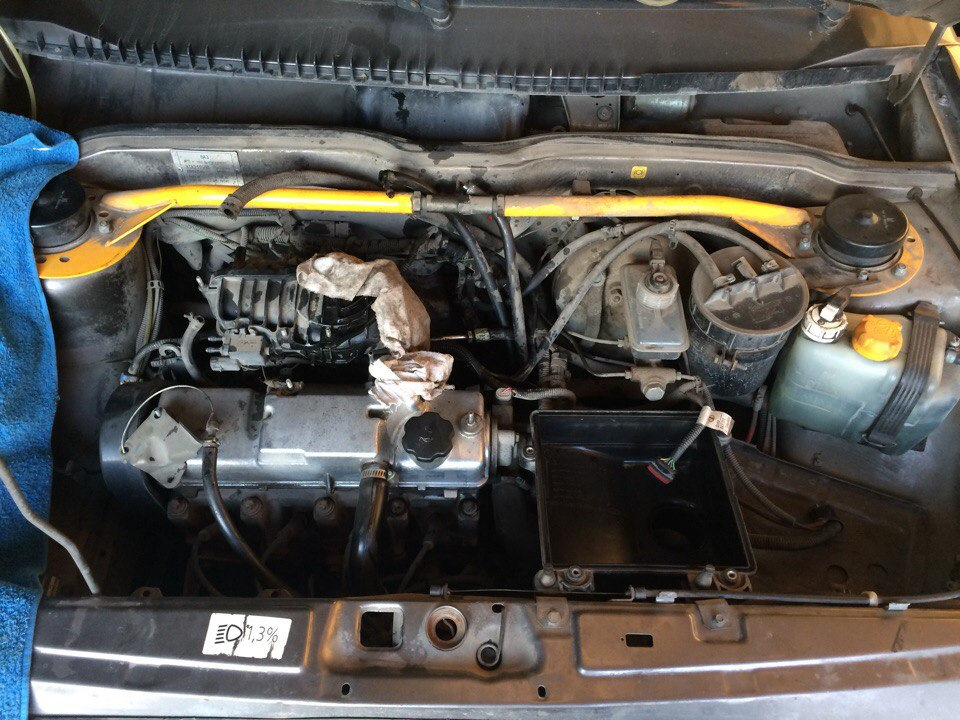

Фото проделанной работы:

Всем читателям и подписчикам лёгкого ремонта и здоровья машинкам ????

Особенности тюнингового коллектора

Большинство уже наверняка слышало о возможности установки тюнинговых коллекторов на этот автомобиль, обеспечивающих небольшой прирост мощности, позволяют избавиться от катализатора, который «душит» двигатель, и обеспечивают более басовитый выхлоп на выходе. Все это может обеспечить паук 4-2-1.

Конструкция такого паука достаточно интересна, выпускной коллектор состоит из трех частей: 4 первичных трубы небольшого диаметра, подсоединяющиеся к ГБЦ. Они переходят в две вторичных трубы немного большего диаметра, а те в свою очередь – в одну третичную, которой подсоединяется остальная часть выхлопной системы (резонатор, глушитель).

Недавно на авторынках появился несколько видоизмененный выпускной коллектор на ВАЗ 2114. Этот паук получил название «Субару Саунд», и выпускает его фирма «Stinger», хорошо известный производитель тюнинговых комплектующих для выхлопных систем автомобилей.

По сути, паук «Субару Саунд» — это тот же коллектор 4-2-1, но с одним отличием – он разнодлинный. То есть, одна из вторичных труб значительно длиннее второй, но чтобы общая длина конструкции и переход в третичную трубу был на одном уровне, ее конструкторы согнули в кольцо. Именно разность длины вторичных труб и обеспечивает на ВАЗ 2114 выхлоп по звуку, напоминающий автомобили Субару.

Коллектор Субару Саунд ВАЗ 2114

Если сравнивать этот паук со штатным коллектором, то помимо звука он еще обеспечивает прирост мощности, хоть и не большой. Делается это за счет более лучшей очистки цилиндров от выхлопных газов в процессе работы. Но если сравнить паук «Субару Саунд» с коллектором 4-2-1, то его преимущество сводится только к выхлопу.

Применение и технические свойства выпускного коллектора Subaru Sound

Выпускной коллектор, или, как его чаще принято называть, паук (исходя из его внешнего вида) Subaru Sound, созданный экспертами производителя «Стингер-авто». Сравнительно с другими, Subaru Sound делает выхлопной звук более красивым, с особенным оттенком, напоминая звук выхлопа автомобиля Subaru. Кроме того, выпускной коллектор Subaru Sound создает все условия для лучшего продува всего выхлопного устройства, тем самым увеличивая мощность двигателя.

В процессе монтажа выпускного коллектора на машину, необходимо будет соединить штатный резонатор с выходным концом методом сварки. На пауке присутствует выходная кромка. В некоторых случаях могут потребоватся удлинитель контролера кислорода и смена системы электронного блока управления.

Особенности монтажа

Стоит отметить, что при установке этого паука придется практически полностью переделывать выхлопную систему автомобиля, поскольку катализатор придется полностью удалять, а на его место устанавливать резонатор или трубу-проставку. Глушитель можно оставить штатный, но от него выхлоп не будет таким басовитым, чтобы добиться полной яркости и насыщенности звука, следует установить прямоточный глушитель. Все это можно дополнительно купить, поскольку «Stinger» производит и эти элементы.

При приобретении полного комплекта никаких сварочных работ выполнять не придется, поскольку все элементы подогнаны и без проблем устанавливаются на ВАЗ 2114. Поэтому проще купить все сразу, чтобы при установке не возникало проблем, и не возникала надобность в дополнительных переделках.

Теперь пройдемся по тому, как производится установка данного тюнингового коллектора на ВАЗ 2114. Сразу же стоит отметить, что при приобретении паука следует учитывать, какой двигатель установлен на авто – 8-клапанный или 16-клапанный. Помимо самого коллектора сразу следует приобрести прокладки, устанавливающиеся между пауком и ГБЦ.

Установка и необходимые инструменты

Очень подробно расписывать, как выполняется установка – не будем, а пройдемся по основным моментам. Для наглядности рассмотрим, как выполняются все работы на 8-клапанном ВАЗ 2114 с инжекторной системой питания.

Из инструментов и приспособлений понадобиться:

• набор ключей рожковых, торцевых;
• WD-40;
• ветоши;
• новые прокладки;
• удлинитель для лямбда-зонда.

Последовательность действий такова:

1. С двигателя вначале снимаются элементы топливной системы, вплоть до впускного коллектора, чтобы была возможность открутить гайки крепления штатного выпускного коллектора;
2. Под автомобилем разъединяется соединение коллектора с резонатором. Если меняются все элементы выхлопной системы, то с авто демонтируются также резонатор и глушитель;
3. После этого демонтируется штатный коллектор и его крепление, поскольку в дальнейшем использовать эти крепления не получится. На его место устанавливается паук «Субару Саунд» с новыми прокладками. При этом нужно учитывать, что не допускается касание каких-либо резинотехнических элементов к коллектору, поэтому если какой-то патрубок прижимается к пауку, следует отвести его или заменить на более длинный, чтобы сделать обвод. Затем двигатель собирается обратно. Поскольку остальные работы будут выполняться под днищем ВАЗ 2114;
4. На конце третичной трубы паука установлен крепежный фланец, предназначенный для подсоединения в пауку резонатора. В некоторых случаях придется использовать переходник под него, поскольку не все резонаторы оснащены на приемной трубе нужным фланцем. Этот переходник необходимо будет подсоединять к резонатору при помощи сварочного аппарата. Но сварочные работы необходимы не всегда, некоторые резонаторы или трубы-переходники уже оснащены необходимым фланцем и все крепежные работы производятся достаточно быстро;
5. Паук оснащен посадочным местом под лямбда-зонд, но расположение его отличается от штатного, поэтому для установки этого датчика потребуется использование удлинителя;
6. Глушитель можно использовать штатный, он без проблем соединится с резонатором или трубой-проставкой, или же установить прямоточный;
7. После сборки необходимо проверить все соединения и крепление всей системы отвода выхлопных газов. Далее можно делать пробный запуск двигателя и послушать выхлоп;

Стоит отметить, что установленный паук обеспечит только выхлоп, сходный с оппозитным двигателем Субару. При этом тембр его будет зависеть еще и от резонатора и глушителя. Чтобы увеличить мощность мотора потребуется еще и сделать перепрошивку электронного блока управления.

Мы рассмотрели последовательность работ по замене штатного выпускного коллектора ВАЗ-2114 на паук «Субару Саунд», чтобы получить выхлоп, идентичный по звуку с оппозитным двигателем. Но описаны лишь ключевые моменты, ведь на разных двигателях будут свои нюансы, которые придется решать владельцу авто по мере установки этой тюнинговой выхлопной системы.

Минусы Subaru Sound

Замена выхлопного коллектора имеет как плюсы, так и недостатки. Это обязательно стоит учитывать, принимая решение заменить его. Поэтому, рассмотрим какие, все-таки, есть недостатки при установке и дальнейшем использовании паука Subaru Sound:

• Процесс установки в некоторых случаях (средняя часть глушителя) может потребовать дополнительную сварку.
• Длина коллектора может не подойти и придется доваривать ее за счет дополнительной трубки.
• Половина цилиндров почти не продуваются, что приведет к частичному загрязнению.
• Нет катализатора, это в свою очередь, приведет к превышению норм по токсичности (СО).
• В большинстве случаев, для того, чтобы получить максимальную отдачу, необходимо настраивать электронный блок управления. Это дополнительная трата времени и средств.
• Простые резонаторы не подойдут, поэтому приходится сразу покупать Стингер-Спорт с гофрированием.
• Слишком громкий звук, может понадобиться подборка и монтаж дополнительных глушителей. Причем, как показывает практика, подобрать подходящий глушитель получается не сразу, особенно в условиях самостоятельной установки.
• Дополнительно может потребоваться монтаж гасителя колебаний в выхлопную систему, для того, чтобы уравновесить вибрации двигателя. Это необходимо для увеличения продолжительности эксплуатации выхлопных труб паука и глушителя, в общем.

Выводы

Исходя из вышесказанного, установка паука Subaru Sound – процесс, который предварительно стоит продумать и рассчитать. Лучше не жалеть денег на то, чтобы это сделали специалисты, которые подберут все дополнительные детали, иначе вместо красивого «звука как у Субару» и прибавки в скорости можно получить ряд проблем, которые повлияют на исправность двигателя и автомобиля в целом.

Имитирующий звук автомобиля Субару, паук 4-2-1 Subaru Sound применяется на отечественных авто ВАЗ, оснащенных 8 клапанным двигателем (8 V) под 1 датчик кислорода (если Вам необходимо под 2 датчика, укажите это при заказе в строке "дополнительная информация")

Установка с резонатором Stinger (в том числе вариант резонатора с гофрой) производится без доработки, в штатное место. Есть возможность поставить и со стандартным резонатором (заводским), но в данном случае понадобится сварка.
Во время монтажа Вам потребуется удлинитель датчика кислорода (УДК), также желательно прошить ЭБУ.

Приблизительное увеличение мощности 9,5 лошадиных сил. Можно использовать как замена вышедшего из строя кат-коллектора.

Изготавливается из холоднокатаной стали марки 08 ПС, диаметр первичных труб 38 мм., вторичных 43 мм., и на выходе диаметр ровняется 51 мм.
