Проводной датчик движения для сигнализации

Содержание

Датчики движения для охранной сигнализации — объемные и инфракрасные

Датчики охраны, они же датчики движения для сигнализации, — современное оборудование, позволяющее с высокой точностью находить на частной территории злоумышленников в охватываемом радиусе действия. Принцип работы у таких устройств может быть разным, обусловлено это разными видами и техническими характеристиками.

Рейтинг лучших датчиков движения для сигнализации (ТОП-7 лучших) 2021

Датчики – важнейшая часть любой системы сигнализации. Он срабатывает в случае, если в поле его действия будет замечено какое-либо движение. В этом случае датчик начинает издавать звуковой или световой сигнал, в зависимости от типа датчика. Используются в основном на предприятиях или в квартирах и предназначены для пресечения незаконного проникновения в помещение. Иногда используются совместно с камерами видеонаблюдения.

Датчики движения для охраны помещения: особенности, виды, выбор и применение

Датчики движения для охраны помещения представляют собой уникальные устройства, которые реагируют на любые передвижения. Именно благодаря этому удается обеспечить высокий уровень безопасности и добиться защиты любого помещения.

Да будет свет: выбираем лучшие сенсоры движения для включения освещения

Да будет свет: выбираем лучшие сенсоры движения для включения освещения

«Умный дом» — мечта каждого современного человека. Едешь, например, с работы — а интеллектуальная автоматизированная система в «ожидании» хозяина заранее включает кондиционер, набирает теплую ванну и заваривает чай. И, конечно же, автоматизация процессов предполагает организацию «умной» системы освещения, важной составляющей которой являются датчики движения для включения света. Они позволяют включать и выключать иллюминацию с учетом маршрутов вашего передвижения по дому. Чудеса? Вовсе нет: всего-то — технический прогресс. Сегодня мы рассказываем, как сделать выбор лучшего датчика движения для включения света в 2021 году, предварительно изучив, как работают эти устройства и каковы их разновидности.

Основные критерии выбора

Датчики, которыми оснащаются сигнализационные системы, могут сами излучать волны и анализировать полученные данные. Некоторые модели работают исключительно на входящих волнах. При покупке датчика особое внимание следует обратить на следующие параметры:

– Угол обзора. В зависимости от типа и площади помещения может понадобиться один или несколько датчиков.

– Рабочее напряжение. Оно может быть 220 В или 12 В.

– Рабочие температуры. Этот параметр следует выбирать в зависимости от того, где будет использоваться датчик: на улице или в помещении. Уличные датчики должны бесперебойно работать при любых погодных условиях, в том числе при низких температурах в холодное время года. Также есть универсальные датчики с большим температурным диапазоном.

– Тип излучения. Самыми простыми и доступными являются инфракрасные датчики. Микроволновые будут более надежны и более дорогие. Для охраны важных объектов обычно используются комбинированные датчики, совмещающие оба типа излучения.

Зачем нужен и где используется охранный датчик движения

Основная задача такого устройства – вычисление движения на охраняемом объекте или территории, например, в машине или на приусадебном участке. Фиксируя посторонние движения, контроллер передает сигнал на управляющий пульт, предупреждая владельца о потенциальной опасности. Если датчик дополнительно оснащен видеокамерой, он также будет записывать все происходящее вокруг.

Назначения у таких видов оборудования могут быть разными, все зависит от их конструктивных особенностей и функциональности:

  • Контроллеры могут устанавливать для активации систем освещения, когда в помещение заходят люди. Такие технологии позволяют экономить электроэнергию и продлевать срок службы электрических приборов.
  • Датчики для дома. Монтируются для выявления посторонних лиц на охраняемой территории. Устройства передают сигналы о наличии посторонних движений на охранный пульт.
  • Для передачи тревожных сигналов на мобильные устройства, планшеты и компьютеры пользователей. Эта опция доступна людям, у которых техника оснащена GSM-модулем, а также имеет возможность подключения SIM-карты.
  • Могут использоваться в качестве дополнительного рабочего узла для подключения светозвуковых устройств.

Инфракрасные охранные GSM-датчики, оснащенные сиреной и камерой, используются для охраны любых объектов.

Особенности

Датчики движения представляют собой главный компонент любой охранной системы. Именно от их исправности и функциональности зависит оперативное срабатывание сигнализации. На современном рынке представлено огромное количество датчиков, которые отличаются своими функциональными возможностями, радиусом действия, способностью противостоять внешним фактором и другими параметрами.

Следует отметить, что не все модели используются в охранных системах: некоторые варианты, например, необходимы для того, чтобы обеспечить более комфортное проживание. Определенные модификации датчиков движения позволяют в автоматическом режиме включать или выключать свет. Однако большинство из устройств на рынке все-таки нужно именно в качестве составного компонента для охранной сигнализации.

Объемные датчики движения для охраны помещения очень часто предлагаются со встроенной сиреной. При обнаружении движения они начинают издавать звуковые сигналы, сообщая владельцу о несанкционированном доступе. Принцип работы подобного устройства достаточно простой: он постоянно сканирует помещение и бьет тревогу при обнаружении движения.

Очень часто модели с сиренами устанавливаются на дачах.

Что представляют собой и как функционируют датчики движения, предназначенные для включения света?

Если говорить со всей строгостью, датчики движения, служащие для активации работы осветительных приборов внутри зданий и помещений и на открытом пространстве, правильнее назвать датчиками (сенсорами) освещения, ведь на самом деле датчики движения принадлежат, скорее, к охранным системам. Так или иначе, принцип работы датчиков движения для включения света довольно прост и не имеет привязки к модели и бренду. Разница характерна лишь для тех или иных технических характеристик, которые следует принимать во внимание, выбирая устройство. Их мы и разберем ниже. Сенсоры монтируют непосредственно в интеллектуальную систему контроля и управления освещением, а в момент, когда в поле их «зрения» появляется двигающийся объект, регистратор подает осветительному оборудованию сигнал на включение. Свет выключается обычно через определенное время, настраиваемое пользователем, либо тогда, когда объект полностью прекращает перемещения.

Да будет свет: выбираем лучшие сенсоры движения для включения освещения

Лучшие уличные датчики движения для сигнализации

Достоинства:

  • Цифровое определение температуры;
  • Время тревоги 2 секунды;
  • Низкое энергопотребление;
  • Дальность обнаружения 12 метров;
  • Сложно заметить на фасаде здания.

Недостатки:

  • Не обнаружены.

Снизить количество ложных срабатываний помогает одноканальная температурно-климатическая линия с системой противодействия влиянию движения холодных или теплых масс воздуха, прямых и отраженных солнечных лучей. Эта технология позволяет охранной сигнализации эффективно работать во время дождя, града, снега или шторма.

GSM Cool

Укомплектованный GSM-модулем инфракрасный датчик движения передает данные о срабатывании на 3 номера мобильных телефонов. Оповещения о проникновении приходят в виде sms-сообщений. Используемый модуль эффективно работает при температуре от -45 до +55 градусов. Угол обнаружения по горизонтали – 120 градусов, радиус действия 10 метров. Чувствительность настроена на срабатывание при перемещении тел, массой до 11 кг. Это позволяет исключить ложные срабатывания на мелких домашних животных, птиц.

GSM Cool

Работает от аккумулятора 12В, емкостью 9800 мАч, который приобретается отдельно. Заряда батареи достаточно для бесперебойной работы в течение 250 дней. В комплекте поставки – звуковая сигнализация, мощностью 130 Дб. Сирена включается при срабатывании, при необходимости устройство можно отключить, оставив только оповещение смс-сообщениями.

Достоинства:

  • Дистанционное управление с помощью брелока;
  • Удобный кронштейн для монтажа;
  • Хороший угол обзора по вертикали;
  • Простая настройка.

Недостатки:

  • Работает с sim-картами Билайн, МТС, Мегафон.

Sapsan Gsm Pro Pri-100A

Укомплектован двойным инфракрасным сенсором, способным обнаружить перемещение на расстоянии до 12 метров. Максимальный угол обзора 110 градусов по горизонтали. Передача данных осуществляется по радиоканалу, дальность связи до 100 метров. Отсутствие проводов упрощает монтаж, эксплуатацию сигнализации.

Sapsan Gsm Pro Pri-100A

Источник питания – батарейка формата 9 VDC, энергопотребление – до 25 мкА в режиме сканирования. Корпус изготовлен из ударопрочного полимерного материала, хорошо защищает электронику от повышенной влажности. Комплект поставки включает кронштейн для установки. Регулировка времени срабатывания позволяет выбрать режим охраны.

Достоинства:

  • Индикатор заряда батареи;
  • Стабильный сигнал;
  • Хорошая чувствительность;
  • Простая настройка.

Недостатки:

  • Рекомендуемый нижний порог рабочей температуры -10 градусов.

Принцип действия датчика движения

За исключением механических приспособлений, вроде натянутой проволоки или веревки (такие типы датчиков движения существовали до изобретения электричества), сенсоры представляют собой электронное устройство. Для того чтобы обнаружить перемещение объекта, необходимо работа по принципу радара. Собственно, радары и эхолокаторы — это разновидности вышеупомянутых датчиков, только покрупнее масштабом. Принцип работы бытового (гражданского) датчика движения также основан на пересечении любого вида излучения. По принципу работы с сигналом, сенсоры бывают трех видов:

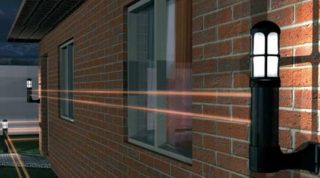

  • Прерывающие (линейные): в основе излучатель линейного сигнала (как правило, лазерный луч), и приемник. Пока фотодатчик фиксирует излучение — прибор в состоянии покоя. При пересечении луча движущимся объектом — устройство подает сигнал.Прерывающий сенсорПреимущество такой технологии в простоте реализации. Недостаток — одиночный луч легко обойти. Кроме того, такой сенсор состоит из двух частей, что не всегда удобно.
  • Отражающие (объемные): в основе лежит принцип работы радара. Излучатель посылает рассеянный или концентрированный сигнал (по выбору заказчика). Если на его пути нет препятствия, датчик в состоянии покоя. Любой попавший в сектор действия предмет, отразит часть излучения.Отражающий сенсорОтраженные волны улавливаются приемником, установленным в том же корпусе, и сенсор переводится в состояние тревоги. Преимущества: широкий сектор обзора, удобно монтировать (электроника в одном корпусе), возможность настройки. Недостаток: нужно отсекать ложные срабатывания, иначе прибор будет функционировать невпопад.
  • Пассивные: сами ничего не излучают. Как же работают такие датчики движения? Их чувствительные сенсоры улавливают волны, испускаемые другими предметами. Преимущество — простота и дешевизна, отсутствие ненужного волнового фона. Недостаток: улавливают только одушевленные предметы (люди, животные). Большинство сенсоров этого типа настроены на тепловой фон живых существ.

Какой прибор выбрать? Зависит от задач. Для защиты или фиксации появления объекта в коридоре или некоем портале (дверь, проем, окно), подойдет прерывающий комплект сенсоров. Если необходимо зафиксировать перемещение в замкнутом пространстве или на территории — лучше выбрать отражающий или объемный датчик.

Именно по этому принципу работают популярные датчики движения для включения (выключения) света. Только при попадании объекта в сектор действия, не срабатывает сигнал тревоги, а включается освещение.

Освещение

Информация: Экономистами подсчитано, сколько электроэнергии сохраняет использование датчиков движения для автоматического включения света. Деньги, затраченные на приобретение этого оборудования, окупаются в течение 1–2 лет.

Правда, есть несколько оговорок:

  • использование сенсора для освещения разумно только на территориях (в помещениях), где редко находятся люди;
  • при многократном подключении (отключении), люминесцентные и спиральные лампы быстро выходят из строя: лучше использовать LED или галогеновые светильники.

Какой фирмы купить?

На рынке представлено большое количество датчиков разных ценовых категорий. Конечно, самым большим спросом пользуются бюджетные модели, которые можно заказать в интернете.

Пироэлектрический детектор в инфракрасных датчиках

Основным компонентом конструкции любого автономного инфракрасного датчика движения, является так называемый пироэлектрический детектор. В зависимости от степени качества извещателя, он может иметь до нескольких детекторов. Стандартные извещатели сигнализации содержат два светочувствительных устройства. Более продвинутые модели датчиков движения с сиреной, оснащены четырьмя светочувствительными устройствами, которые изготавливаются из специального кристалла, демонстрирующего пироэлектрический эффект.

Пироэлектрический эффект — явление образования электрических зарядов на поверхности диэлектрических кристаллов под влиянием изменения их температуры. Пироэлектрический эффект происходит только в кристаллах, не имеющих центра симметрии и с не более чем одной обычной осью симметрии.

Пироэлектрический охранный датчик движения — это прибор, который реагирует только на изменения температуры. Спектральные характеристики пироэлектрического сенсора практически не зависят от длины волны (диапазон от ультрафиолетового до дальнего инфракрасного). Для систем сигнализации пространственная визуализация распределения температуры не является существенной. Существенным фактором является лишь выявление изменений, происходящих в этом распределении.

схема

Появление злоумышленника в поле зрения беспроводного датчика движения, вызывает изменение первоначальной температуры. Это изменение может быть вызвано, например, тепловым обнаружением фрагмента тела злоумышленника на фоне стены, которая характерно имеет гораздо более низкую температуру. К сожалению, подобные нарушения в распределении температуры могут быть вызваны другими факторами, такими как сквозняки и солнечный свет.

Подробнее про датчик движения, настройка для более высокой точности срабатывания, особенности использования в других системах.

Виды датчиков и принцип работы

Принцип работы в зависимости от вида датчика может несколько отличаться.

Инфракрасные датчики движения для охраны

Этот вид охранных датчиков считается самым усовершенствованным и востребованным. Основывается принцип работы на улавливании теплового излучения и определения оптического отражения. Устройство, как и любой другой инфракрасный радиатор, способен выделять большое количество тепловых волн.

Ультразвуковые и радиоволновые датчики

Работа таких устройств основывается на принципе улавливания и отражения звуковых потоков. На сегодняшний день такие виды девайсов уже практически не используются. После подключения и настройки контроллер улавливает звуковые волны в частотном диапазоне 20 – 60 кГц. В качестве обратного импульса при помощи встроенных линз происходит фиксация светового излучения.

Фотоэлектрический датчик

Принцип работы практически идентичен предыдущему, основное отличие – контроллер продуцирует электромагнитное поле. Выявление движений происходит за счет обнаружения импульсов отражения. Электромагнитные контроллеры функционируют при частоте приблизительно 5,8 ГГц.

Виды датчиков

Отличаются элементом реагирования. Для каждой схемы подбираются устройства, максимально обеспечивающие распознавание и мгновенно подающие сигнал. Поэтому чаще в сигнализации используются несколько видов.

  1. Инфракрасные датчики включают работу трех составляющих:
    • Оптической системы, формирующей движущий элемент.
    • Пироприемника, улавливающего тепловые волны человека.
    • Обрабатывающего блока, распознающего движущийся объект на фоне естественных помех. Инфракрасные устройства являются самыми популярными в современных охранных системах сигнализации. Используются для контроля внутри помещений и придомовой территории. При установке необходимо учитывать влияние на работу прибора солнечных лучей. Эксплуатация инфракрасных устройств совершенно безопасна для здоровья людей, так как в рабочем состоянии не воспроизводит вредных излучений.
  2. Ультразвуковые модели оснащены генератором звуковых волн, сканирующие объекты в радиусе действия и передающие сигнал в приёмник. Любые изменения между излучаемыми и принимаемыми волнами способствуют срабатыванию чувствительного элемента и подаче сигнала на контрольную панель. Ультразвуковые устройства эффективно используются в помещениях сложной конфигурации, где трудно контролировать слепые зоны, и автомобильной промышленности. Преимуществом приборов этого вида считается устойчивость к изменениям температуры, влажности и других атмосферных воздействий.
  3. Микроволновые датчики способны охватывать зону контроля с тонкими перегородками из дерева, стекла и даже гипса. Излучаемые электромагнитные волны мгновенно сигнализирует о приближении токопроводящего объекта. Высокая степень улавливания способна реагировать даже на малоподвижные перемещения. Компактные габариты приборов вписываются в любой интерьер. Однако не следует забывать об опасном воздействии СВЧ волн на здоровье людей. Внутри помещения лучше устанавливать устройства с малой мощностью.
  4. Комбинированные модели сочетают в одном приборе несколько элементов реагирования, что обеспечивает высокую степень надёжности. Чувствительность и обработка информации через микропроцессор сводят к минимуму ложные срабатывания тревоги. Чаще используется комбинация микроволн и инфракрасного излучения.

Обзор лучших производителей

Какой фирмы устройства лучше, сколько они стоят, какую модель лучше купить? На рынке можно встретить большое количество датчиков движения для сигнализации от самых разнообразных производителей. Среди покупателей большой популярностью пользуются недорогие, бюджетные модели, которые можно купить на сайте и AliExpress из Китая или заказать онлайн а отечественных площадках. Самыми популярными производителями датчиков движения, которые встречаются на отечественном рынке, являются:

  1. Hager. Устройства, выпускаемые под этой маркой, обладают самым хорошим уровнем качества и доступной ценой. Оснащаются специальной функцией сумеречного выключателя, благодаря чему их можно настроить на разный режим работы (срабатывание днем либо в ночное время суток).
  2. Theben. Модели, выпускаемые под этой серией, оснащаются качественным надежным механизмом, а также выделяются современным дизайном. Обладают хорошим функционалом и приемлемой стоимостью.
  3. Schneider Electric. Популярный во всем мире французский производитель электротехнического оборудования. Занимается выпуском электроустановочных и кабеленесущих изделий.

Критерии выбора уличного датчика движения

Выбирая данный элемент охранной системы, нужно определиться с тем, чего вы ожидаете от них и где они будут размещаться. Исходя из этого, при выборе датчиков движения обращайте внимание на следующие критерии:

  1. Тип рабочего напряжения. Некоторые датчики работают от обычного сетевого напряжения, другие — от сниженного выпрямленного (12 В). Если вы подключите датчики к сети, в которой напряжение выше, приборы просто сломаются.
  2. Тип и ток нагрузки, к которой подключаются датчики. Некорректное подключение в данном случае тоже приведет к поломке.
  3. Корпус датчика. Устройства для уличного использования оснащены специальным защитным козырьком, и сам корпус их сконструирован таким образом, что внутрь не попадет пыль и влага. На таких датчиках стоит маркировка IP, а после — цифры, свидетельствующие о пыле- и влагозащите. Это число должно быть не меньше 45.
  4. Радиус охватываемой излучением площади. Берите всегда датчики с запасом. То есть если в паспорте указано, что действие прибора распространяется на 50 м, значит, он идеально будет работать на площади в 30 м.
  5. Предназначение датчиков. Если вы собираетесь устанавливать их на улице, покупайте специальные. Датчики, предназначенные для помещений, установленные снаружи, быстро выйдут из строя.

На видео: Обзор уличного датчика AJAX MotionProtect Outdoor

Какой датчик выбрать

О производителе мы не говорим, это личное предпочтение каждого. Исходя из информации в данной статье, вы можете выбрать тип сенсора по виду излучения, подходящий для ваших целей.

Совет: Не пытайтесь получить высокие показатели качества от прибора в нижнем ценовом сегменте.

Равно как и нет смысла искать универсальный датчик: тип определяется условиями применения.

Фильтры

Самая большая проблема в работе охранных инфракрасных датчиков движения — обнаружение ложных срабатываний. Для ограничения этого явления используются специальные фильтры, которые отсекают ненужное видимое излучение. Эти фильтры чаще всего представляют собой германиевые пластины, которые монтируются в корпусе пироэлектрического датчика. Благодаря использованию фильтров, устраняются помехи, вызванные, например, включением и выключением освещения.

К сожалению, это решение не без недостатков. Применение такого фильтра связано поглощением до 20% ИК-излучения, которое не достигает пластины пироэлектрического сенсора. Кроме того, следует также иметь в виду, что рядом с пироэлектрическим эффектом существует и пьезоэлектрический эффект, который делает инфракрасные детекторы чувствительными к ударам и вибрации.

Датчики движения для сигнализации 4

Датчики движения с сигнализацией работают наиболее эффективно, когда человек пересекает зону обнаружения под прямым углом. Другими словами, инфракрасный детектор обеспечивает эффективное обнаружение в тот момент, когда движение объекта происходит перпендикулярно оптической оси извещателя. Также, благодаря новейшей линзе Френеля, некоторые извещатели имеют несколько десятков лучей наблюдения. Любое движение, происходящее внутри зоны наблюдения извещателя, фиксируется — приводя к срабатыванию тревоги.

Особенности монтажа и подключения

Прежде чем приступать к подключению и настройке оборудования, его важно правильно подключить. Устанавливают охранные датчики на специальных конструкциях, которые не подвержены вибрациям. Соблюдение этого правила обязательно, в противном случае значительно участится количество ложных срабатываний, что негативно отразится на качестве работы. Помимо этого, играет роль высота размещения устройства. Критичный показатель высоты указывается в техническом паспорте прибора и, как правило, колеблется в пределах 2-3 метров от уровня пола.

При монтаже всех рассмотренных разновидностей охранных датчиков следует брать во внимание их недостатки. Например, для производительной и корректной работы инфракрасных устройств требуется размещать их следующим образом:

  • В непосредственной близости должны отсутствовать отопительные и любые нагревательные приборы, которые формируют восходящие тепловые потоки.
  • Избегать попадания прямых солнечных лучей на чувствительный сегмент устройства – пиромодуль.

Зоны обнаружения извещателей обязательно контролируются возможными путями передвижения нарушителя.

Настройка датчиков

Для беспроводных моделей классическое понятие подключения отсутствует. Датчику присваивается уникальная комбинация цифр и букв для системы сигнализации, при первом включении он автоматически без дополнительных настроек переходит в рабочий режим. Более детально представлена схема подключения и настройки в прилагаемом техническом паспорте к устройству. Каждая модель имеет свои тонкости.

Проводные профессиональные устройства подключаются по-разному, в зависимости от того, является данная модель адресной или нет. Адресный извещатель должен подключаться с обязательным соблюдением полярностей. Большинство моделей охранных датчиков оснащены реле, контакты которого в режиме опасности размыкаются, а в состоянии наблюдения замкнуты.

Тампер применяется для предупреждения вскрытия прибора третьими лицами. Если делать все основательно, его лучше подсоединить в специально отведенный шлейф в сети.

Как выбрать?

Для того чтобы датчик движения мог в полной степени выполнять возложенные на него обязательства, следует пристальное внимание уделить процессу выбора. Во время подбора наиболее оптимального устройства стоит руководствоваться определенными знаниями. Первое, на что нужно обратить внимание – это область использования подобного датчика.

Кроме того, особое значение имеет место установки, а также климатические особенности региона. Это оказывает прямое влияние на способ крепления модели датчика и степень защищенности. На современном рынке представлены устройства, которые отличаются защищенностью от воздействия влаги и пыли.

Нельзя также забывать о конфигурации и особенностях настройки. Отличительная особенность подобных датчиков заключается в том, что они ведут регистрацию только в видимой области. Однако зона действия может уменьшаться или увеличиваться в зависимости от наличия стеклянных элементов, так как они не позволяют излучению проходить.

Кроме того, сузить зону действия могут такие элементы, как лампы или карнизы.

Следующий параметр, на который стоит обязательно обратить внимание – настройка времени в процессе управления прибором. Это крайне важно для помещений, которые отличаются большой площадью, что требует монтажа нескольких датчиков.

При выборе датчика движения нужно учитывать также угол восприятия устройства. Например, инфракрасные модели отличаются углом обзора до 360 градусов. Если нужно следить только за выходом из помещения, то достаточно установить прибор с углом обзора 180 градусов.

На современном рынке представлены модели, которые отличаются наличием целого ряда дополнительных функций. Например, можно настраивать чувствительность, что существенно упрощает процесс использования прибора.

Где и какое количество датчиков нужно монтировать?

Если вести речь о сенсорах движения для включения света в квартире, то следует особо подчеркнуть, что их, по обыкновению, не устанавливают в жилых комнатах, ведь при этом жильцам придется махать руками с периодичностью 510 минут, инициируя включение света вновь и вновь. А вот у входов или над входными группами они окажутся весьма уместными. Помимо этого датчики движения для включения света монтируют на лестнице, в туалете и в коридорных помещениях. Число единиц зависит от площади и планировки: если в проходных помещениях, например, присутствуют повороты и углы, то одного сенсора будет явно недостаточно. Также важно устранить из зоны функционирования датчиков вентиляторы и прочие объекты, способные спровоцировать срабатывания по ошибке. Если вы планируете монтаж датчиков движения, служащих для включения света на улице, стоит выбирать модели с хорошей влагозащитой — IP44 и более, а также тщательно отрегулировать чувствительность, чтобы конструкция срабатывала исключительно на людей. Датчиками движения для включения света принято также оснащать подъезды современных многоквартирных домов.

В первую очередь, датчики движения для включения света обеспечивают удобство и экономию электроэнергии (Фото: pixabay.com)

Установка и подключение

Места установок датчиков движения определяются техническими характеристиками, а именно: показателями активной и пассивной зон. Перед монтажом нужно ознакомиться с технической документацией и схемой подключения. Каждый производитель может вносить изменения в цепь подключений в связи с конструктивными различиями приборов.

Но все работы выполняются с соблюдением правил:

  1. Фазировки при соединении.
  2. Заземления.
  3. Укладки трёхжильного кабеля в щиток.
  4. Произведения монтажа на клеммах.
  5. Распределения нагрузки.

Схема подключения инфракрасного устройства. Все электронные датчики имеют схожие контакты для подсоединения. На примере инфракрасного прибора можно ознакомиться со схемой подключения к выключателю.

Комплект датчика составляют:

  1. Корпус.
  2. Линза.
  3. Электронная плата.

На плате расположены основные элементы и контакты:

  1. Питания плюс/минус.
  2. Два контакта для подсоединения в шлейф.
  3. Два контакта для подключения взлома прибора.

Соединения шлейфа сигнализации производятся с помощью четырёх, шести, восьми жильного кабеля.

Пошаговое руководство подключения прибора:

  1. Выбрать места для крепления датчика. Недопустимо расположение вблизи нагревательных приборов и попадание прямых солнечных лучей.
  2. Поверхность, на которую монтируется устройство, не должна подвергаться регулярным вибрациям.
  3. Если технической документацией не регламентируется высота монтажа, выбрать уровень чуть выше двух метров с благоприятным диапазоном для работы детектора.
  4. Просверлить два отверстия под кронштейн и закрепить его.
  5. Разобрать корпус прибора, отсоединив переднюю панель с помощью отсоединения зацепа на нижней части.
  6. Отрегулировать винт в соответствии с выбранной высотой установки.
  7. По очереди соединить контакты платы «+» и «–» с контактами контрольной панели.
  8. Заднюю панель корпуса прикрутить специальным шурупом к кронштейну.
  9. Надеть переднюю панель, соединив корпус на зацеп или шурупы.
  10. Подключить питание, и выполнить тестирование. В случае попадания движущегося объекта в зону контроля чувствительного элемента, должна загореться индикационная красная лампочка.

Оптические системы инфракрасных детекторов

Инфракрасные извещатели для дома и дачи оснащаются специальными оптическими системами, задачей которых является концентрация инфракрасного излучения на пироэлектрическом датчике. Выделяют две основные оптические системы: на основе зеркальной техники или на линзах Френеля.

Анализируя обе системы с точки зрения способности обнаруживать злоумышленника, можно сделать вывод, что они равноправны, и каждая из них имеет определенные преимущества и недостатки. Производители стремятся создать оптические системы, конструкция которых позволила бы получить изображение на пластине в виде точки. Конечно, на практике создать оптическую систему с таким свойством невозможно. На сегодняшний день достаточным решением является уменьшение объёмного луча излучения до размеров детекторной пластины.

схема

Чаще всего можно столкнуться с инфракрасными детекторами, построенными на основе широкоугольных линз, которые позволяют получить угол поля зрения от 90 до 130 градусов. Диапазон таких извещателей колеблется от 12 до 15 метров.

Как установить?

Подключение датчика движения должно происходить с учетом требований и рекомендаций производителя. Только в таком случае устройство сможет выполнять свои функции и работать без сбоев. Процесс установки выглядит так, как описано ниже.

  • Определить схему подключения. Прежде всего, нужно разобраться, каким именно образом будет произведено подключение. При этом следует учитывать все параметры помещения.
  • Выбрать наиболее оптимальное место для монтажа. Здесь следует принимать во внимание такие параметры, как площадь помещения, наличие стекол и других элементов, которые способны преградить путь лучам.
  • Отключение электричества на щитке. Если датчики движения не автономные, а будут подключаться к источникам питания, то обязательно нужно позаботиться о безопасности.
  • Подключение проводов к клеммам.
  • Конфигурация регуляторов. Необходимо обеспечить наиболее подходящий режим для действия датчиков движения. Следует отметить, что не все модели позволяют производить настройку.
  • Включение электричества в щитке.
  • Проверка работоспособности. После установки датчика необходимо убедиться в том, что он находится в рабочем состоянии и реагирует на передвижения в помещении.

Таким образом, датчики движения представляют собой уникальные устройства, реагирующие на передвижение в охраняемом помещении. Именно по этой причине они являются незаменимым элементом любой охранной системы. На рынке представлено огромное количество моделей: лазерные, всепогодные, беспроводные и другие варианты.

Перед покупкой обязательно нужно проверить соответствие используемым условиям.

О том, какие существуют особенности датчиков движения для охраны помещения, смотрите в следующем видео.

Основные параметры, требующие анализа при выборе устройства

Место размещения. Если вы приобретаете модель для сухого помещения, то достаточно степени защиты по стандарту IP2022. Для комнат с высокой влажностью и открытых уличных пространств подойдут устройства с защитой от IP44 и выше.

Мощность. Чем выше значение мощности датчика — тем больше осветительных приборов можно к нему привязать.

Проходимость сигнала. Для нормальной работы инфракрасных регистраторов необходимо исключить преграды. А вот микроволновые и комбинированные модели, как мы уже заметили, не боятся преград.

Дальность срабатывания и угол обзора. Здесь следует брать ориентир на форму и ширину помещений, а также расстояние, на котором сенсор должен срабатывать.

Чувствительность. Желательно, чтобы она была настраиваемой, в противном случае датчик будет ложно срабатывать не только на домашних питомцев, но даже на лягушек и мелких грызунов.

Настройка уровня освещенности. Если такого регулятора нет, то сенсор можно монтировать лишь в условиях одинаковой освещенности. Впрочем, большинство моделей можно отрегулировать — например, на срабатывание исключительно в полной темноте.

Инфракрасные извещатели типа QUAD

Также стоит упомянуть про инфракрасные детекторы типа QUAD. Задача любого беспроводного датчика движения, заключается в обнаружении только движения злоумышленника, без реакции на побочные явления. На практике оказывается, что это совсем не так просто, потому что и человек, и животное, и сквозняк в помещении, и заходящее солнце — вызывают очень похожие пироэлектрические явления. Поэтому важной задачей стало сделать устройство, которое способно отличить события тревожного характера от ложных срабатываний, вызванных одним из вышеупомянутых факторов.

Одним из способов снижения чувствительности детекторов к ложным срабатываниям оказалось создание сенсора, в котором использовались два пироэлектрических детектора, расположенных горизонтально бок о бок. Сконструированный таким образом датчик имеет в два раза больше зон обнаружения, чем датчик с одним пироэлектрическим устройством. Устранение ложных срабатываний заключается в логическом суммировании сигнала от обоих детекторов. Они подключаются таким образом, что изменение их поляризации в результате обнаружения излучения всегда противоположно по отношению к другому.

подключение

Конечно, это решение не идеально. Благодаря развитию технологий, все чаще используется другое решение. Если в одном Wi-Fi датчике движения можно было использовать два пироэлектрических устройства, то почему бы не использовать больше. В результате этого мышления, была разработана инновационная технология QUAD, которая позволила использовать до четырех пироэлектрических детекторов.

Сигнализация с датчиком движения (и сиреной)

Современный рынок инновационного технологического оборудования, обеспечивающего безопасность, предлагает целый ряд автономных и централизованных систем сигнализаций с проводной и беспроводной установкой. Комплектация включает один или несколько видов датчиков и сигналов оповещения.

Например:

  1. Сигнализация Altronics LC-03, оснащённая инфракрасными датчиками, сиреной и световым индикатором.
  2. Автономная система PL-20 KIT со встроенными датчиками движения, световым индикатором и сиреной.
  3. Беспроводное оборудование сенсорного типа Sensor Alarm с датчиками движения и сиреной.

Принцип работы технологии

Дистанционные инфракрасные извещатели, использующие технологию QUAD, имеют четыре пироэлектрических детектора. Расположены они по-разному. Стандартно, их устанавливают друг рядом с другом, что позволяет получить четыре зоны обнаружения с помощью одной линзы Френеля или одного зеркала. Однако, в настоящее время гораздо более часто используемое расположение пироэлектрических устройств, заключается в их расположении в два ряда по два детектора.

Дистанционные инфракрасные извещатели

Благодаря такому расположению, зоны обнаружения сгруппированы в группы по четыре луча. Глядя на приведенную выше схему, можно сделать вывод, что детекторы QUAD имеют два детектора с двойными пироэлектрическими датчиками. В инфракрасных извещателях с технологией QUAD, электрический сигнал от каждой пары пироэлектриков обрабатывается отдельно в аналого-цифровом чипе.

Критерии выбора сигнализации

  1. Оборудование должно собираться только из качественных элементов.
  2. Срабатывание по ложным сигналам сводится к минимуму.
  3. Возможность регулировки элементов позволит производить более точную настройку.
  4. Тип системы сигнализации должен соответствовать функциональному предназначению.
  5. Гарантии и репутация производителя станут залогом качества и долговечности оборудования.

Смастерить сигнализацию с сиреной и датчиками движения можно своими силами.

Самодельная система сможет иметь следующие функции:

  1. Реагировать сиреной на несанкционированное проникновение в течение 5 минут.
  2. Улавливать сигнал с помощью датчика движения.
  3. Повторять сигналы при дальнейшем выявлении движущегося объекта.

Необходимые материалы:

  1. Инфракрасный датчик.
  2. Сирена.
  3. Реле на 6 В.
  4. Изоляционные трубки.
  5. Батарейки и держатель к ним.
  6. Провода.
  • Переделать питание датчика с 220 В на 12 В. Для этого нужно разобрать корпус, демонтировать оригинальное реле, к точкам справа установить обмотку реле 6 В. К точкам слева подключить питание.
  • Через клеммы подсоединить батареи и сирену.
  • Изолировать все соединения.
  • С помощью регулятора датчика выставить время звучания сирены: от 8 секунд до 10 минут.

Модернизировать сигнализацию можно установкой нескольких сирен, выведенных в разные места, в частности на улицу.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
