Распиновка кнопки света ваз 2109

Выключатель наружного освещения ВАЗ 2108, 2109, 21099

Выключатель наружного освещения в электрооборудовании автомобилей ВАЗ 2108. 21081, 21083, 2109, 21091, 21093, 21099 выключает и включает габаритные огни, фонари освещения заднего номерного знака, подкапотную лампу, ближний свет фар, через него подается напряжение на выключатель противотуманных ламп в задних фонарях . Он установлен в панели приборов.

Положения клавиши выключателя наружного освещения

Исходное положение — «0» (цепи обесточены).

Положение — «1» (запитаны цепи габаритов в передних блок-фарах и задних фонарях, подкапотная лампа, фонари освещения заднего номерного знака, лампы противотуманного света в задних фонарях). Загорается контрольная лампа-сигнализатор включения наружного освещения на панели приборов.

Положение — «2» (ближний свет фар).

Соединения переключателя наружного освещения схема №1

(автомобили ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722)

Выключатель наружного освещения ВАЗ 2108, 2109 до 1998 г.

Соединения переключателя наружного освещения схема №2

(автомобили ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114)

Выключатель наружного освещения ВАЗ 2108, 2109 после 1998 г.

Примечания и дополнения

— Выключатель наружного освещения ВАЗ 2108, 2109, 21099 находится всегда под напряжением, даже при положении ключа в замке зажигания «О» — «стоянка». Поэтому после остановки двигателя необходимо возвращать его клавишу в положение «0» — исходное положение, чтобы не разрядить АКБ включенными габаритами или ближним светом.

Выключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099 демонтированный из панели приборов

— На клавише выключателя имеется лампа подсветки, которая загорается после поворота ключа в замке зажигания в положение «I» — «старт».

— Помимо перечисленных выше контактов переключателя наружного освещения, в нем установлены еще несколько, предназначенных для цепей включения габаритов отдельно с правой и левой сторон автомобиля (для ВАЗ 2108, 2109 первых годов выпуска).

— Маркировка выключателя наружного освещения 581.3710.

— Помимо перечисленных выше цепей выключатель наружного освещения подает напряжение в цепь внутреннего освещения салона автомобиля.

Распиновка проводов выключателя аварийки ваз 2108, 2109, 21099

Особенности установки распределительного вала на двигатель 2108, 21081, 21083 автомобилей ваз 2108, 2109, 21099
Чтобы понять, почему не работает аварийка на ВАЗ 2114, первым делом нужно проверить отвечающий за неё предохранитель. Он установлен в монтажном блоке под капотом машины с левой стороны. Этот плавкий элемент имеет обозначение F2. Для ускорения поиска можно воспользоваться схемой электрооборудования четырнадцатой, где нарисовано его точное местоположение.

Перегоревшую или сломанную деталь иногда можно определить визуально по наличию налёта или повреждённым элементам. Проверить исправность предохранителя можно и с помощью мультиметра. Есть два способа диагностики.

Для первого метода измерительный прибор необходимо перевести в режим вольтметра и включить аварийную сигнализацию на авто. Присоединяя щупы устройства к выходам на плавком элементе, установить наличие на них напряжения. Если на одном из них его нет, деталь нуждается в замене. Она недорогая и меняется буквально одним движением руки. Произвести замену можно даже в пути. Особенно, если поблизости есть магазин автозапчастей.

Также продиагностировать элемент можно данным прибором в режиме омметра. Для этого его нужно снять с авто и присоединить щупы к выходам. Если сопротивление равно нулю, деталь следует заменить.

Стоит отметить, что некоторые автомобилисты при такой поломке начинают проверять реле K2. Но тратить время на его диагностику не нужно, так как в этом случае не горели бы ещё и указатели поворота.

Возможная причина снаружи

Если все проверили, а у Вас до сих пор не работает аварийка на ВАЗ 21099, то взгляните на панель приборов, высокую или низкую, в зависимости от установленной у Вас. Различие заключается лишь в количестве лампочек и их расположением, наличием тахометра (европанель очень схожа с низкой, практически ей аналогична)

Вероятно все дело в простой кнопке, которую необходимо заменить в высокой приборной панели (для снятия существует отдельная схема). Обычно при ремонте всего лишь заменяют лампы и контакты.

Может быть такое, что не горит один поворотник (остальные мигают с удвоенной силой) Тогда дело точно в лампочке, либо в окислении патрона и проводов (или ослаблении)

Внешние изъяны ВАЗ 21099 имеют глубинные причины, заставляющие нас лезть под капот авто.

Световые приборы

Датчик света заднего хода ваз 2108, 2109, 21099

7.18. Схема включения фар и противотуманного света: 1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания Для включения фар применяются реле типа 90-3747-11 или 904.3747-10, установленные в монтажном блоке. Такие же реле применяются и для включения звукового сигнала, обогрева заднего стекла и электродвигателя вентилятора системы охлаждения двигателя.

Энциклопедия тюнинга и доработок ВАЗ 2110, ВАЗ 2112

При использовании дополнительных аксессуаров (навигатор, видеорегистратор, радар-детектор и т.д.) в салоне автомобиля может потребоваться установка дополнительных кнопок. А Вы знаете, как поступить, если на панели для них нет свободного места?

В некоторых комплектациях автомобилей ВАЗ предусмотрен электропривод замка багажника. В ходе эксплуатации многие сталкиваются с проблемой, когда не работает кнопка открывания багажника. Рассмотрим возможные причины этой неисправности.

Некоторые комплектации «десятки» завод-изготовитель оснастил опцией «открытие багажника с кнопки в салоне». При ее отсутствии есть возможность установить электропривод замка багажника своими руками.

Особенность панели старого образца «десятки» в том, что кнопки управления светом фар и обогревом заднего стекла располагаются на маске комбинации приборов. Смотрятся они как-то большевато, а еще имеют свойство скрипеть. В этом фотоотчете предлагается перенести кнопки с приборной панели на торпедо.

На комбинациях приборов старого образца есть индикация включения габаритов, но нет информирования о том, что включен ближний свет, что не совсем удобно. В этой статье рассмотрим несколько способов, как добавить индикатор ближнего света фар.

Всем владельцам «десяток» с европанелью знакома ситуация, когда при включении ближнего света в кнопке не горит индикатор. В результате, проверять каждый раз включен ближний свет или нет — не удобно. Рассмотрим, как можно доработать кнопку ближнего света своими руками.

БП старого образца

Монтажники поставлялись на рынок вплоть до 1998 года. Детали обеспечивали полную защиту агрегатов и имели предельное количество вставок.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Реле включения поворотников ВАЗ 2108, 2109

Прерывистый режим указателей поворота (поворотников) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 обеспечивает реле-прерыватель.

Далее представлена полная информация по реле-прерывателю указателей поворота автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Что представляет из себя реле указателей поворота автомобилей ВАЗ 2108, 2109, 21099

Реле-прерыватель указателей поворота автомобилей ВАЗ 2108, 2109, 21099 электронное. Оно имеет три вывода. Напряжение подается на вывод «49» с колодки Ш3/вывод 2 монтажного блока, выход напряжения с вывода 49а реле (на Ш3/3), «масса» — вывод «31».

Подробно о подключении реле поворотников на схеме:

Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

Где установлено реле указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

Реле указателей поворота и аварийной сигнализации установлено в монтажном блоке. В блоках 17.3722 и 2114 это реле К2.

Как работает реле указателей поворота ВАЗ 2108, 2109, 21099

В отличие от электромеханических реле, широко применяемых в электрооборудовании автомобилей ВАЗ 2108, 2109, 21099 реле-прерыватель указателей поворота и аварийной сигнализации электронное (замыкание и размыкание контактов в нем происходит под действием электромагнитного поля).

Частота мигания ламп указателей поворота и контрольной лампы в щитке приборов задаваемое реле-прерывателем 90±30 циклов в минуту. При перегорании какой-либо лампы частота мигания удваивается.

Неисправности реле указателей поворота

Основные неисправности реле поворотников: окисление контактов реле, выгорание электронной начинки в следствие короткого замыкания. Окисленные контакты реле можно зачистить несколько раз вынув и вставив его в монтажный блок. Если проблемы с электронной начинкой (указатели поворота не работают или горят постоянно, не мигая), то заменяем реле новым или заведомо исправным.

Применяемость реле указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

В системах электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются трехконтактные реле-прерыватели указателей поворота и аварийной сигнализации: 43.3747, 491.3747, 493.3747 и аналогичные им разных производителей.

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099 старого образца с разгрузочным реле.

Распиновка замка зажигания ВАЗ-2109 с разгрузочнвм реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099 нового образца, без реле.

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Фото 1, распиновка замка зажигания ВАЗ 2109 нового образца

Фото 2, распиновка замка зажигания ВАЗ 2109 нового образца

Распиновка кнопок на европанель и подключение кнопок в ВАЗ 2110, 2111, 2112

Вчера приобрел евро панель и первым делом встал вопрос, как мне, используя свою старую проводку, установить панель, на которой имеются кнопки от Ваз 211415.
Облазив весь интернет в поисках переходников с моих старых кнопок на новые я ничего не нашел обложив себя кучей справочников начал изобретать велосипед.
Используя информацию в просторах интернета и электросхем создал что то удивительное.
Распиновка кнопки аварийки ВАЗ-2110 европанель (379.3710-02М)-она точно такая же как и снадартная кнопка (разъемы:6,7,1,2,5,9,10,4,11,12) одинаковы

Да у меня на панели всего 4 кнопки, а сложностей с ними было много.

1. Выключатель наружного освещения от Ваз 211415

переходник для подключения.

2. Кнопка ПТФ передняя Ваз 211415.

переходник для подключения.

3. Кнопка ПТФ задняя Ваз 211415.

переходник для подключения.

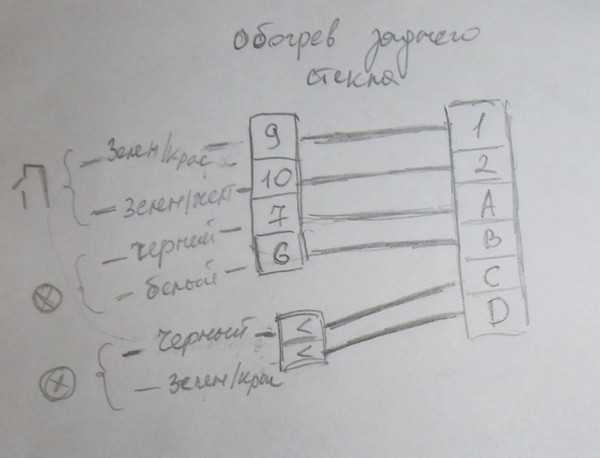

4. Кнопка обогрева заднего стекла Ваз 211415.

переходник для подключения.

Все остальные кнопки у меня стандартные будут стоять.

Генератор ВАЗ 2110, 2111, 2112

Техническая характеристика генератора ВАЗ 2110, 2111, 2112
Замена генератора на ВАЗ 2110 1.6 16…

Метки: автомобильная европанель

Закрепленные

Понравившиеся

Идеи тюнинга и доработки задних фонарей

Тюнинг всегда был популярен у автолюбителей, а с появлением сверхъярких полупроводников коснулся и световых приборов. Сегодня мы не будем изучать пошаговую инструкцию доработки, а рассмотрим наиболее интересные варианты тюнинга задних фонарей ВАЗ 2109.

Наиболее простой, но достаточно действенный метод преображения автомобиля – поставить уже готовые тюнингованные световые приборы. В продаже их очень много, на любой вкус. В качестве примера взглянем на полупроводниковые задние фонари для ВАЗ 2109. Стоят они в районе 3 500 рублей. Не самые дешевые, но практически никаких трудозатрат, изобретательства.

Задние светодиодные фонари “Освар” для ВАЗ 2109

Может хватить и меньшей суммы, если взять не фонари целиком, а только тюнингованное стекло. Вот на такие тонированные стекла понадобится примерно 500 рублей, но внешний вид автомобиля будет не хуже.

Тонированные стекла для задних фонарей ВАЗ 2109

Полезно. Покупать уже готовые тонированные стекла не обязательно, достаточно приобрести тонировочную пленку и наклеить ее на штатные стекла. Тогда световые приборы даже снимать не понадобится.

Тонировочной пленкой можно затонировать и стекла, и фонари
Если есть желание доработать штатные световые приборы, то можно воспользоваться светодиодной лентой. На такую доработку уйдёт максимум сотня рублей.

Тюнинг задних фонарей ВАЗ 2109 при помощи обрезков светодиодной ленты

Следующий вариант тюнинга выглядит оригинально, но на вкус и цвет…

Вариант тюнинга светодиодной лентой

Вместо светодиодной ленты можно использовать и отдельные светодиоды. Будто не фонарь, а новогоднее украшение на елку.

Этот задний фонарь собран на отдельных мощных светодиодах

При желании можно найти модульные светодиодные фонари со сложной схемой управления, многоцветными светодиодами и диммированием.

Важно. Такие фонари, возможно, и красивы, но они могут не понравиться другим участникам движения, и уж точно ГИБДД.

Какие лампы стоят

Теперь пару слов о лампах, используемых в заднем фонаре ВАЗ 2109. За габаритные огни отвечает лампочка А12-5 (T5W) мощностью 5 Вт.

Лампочка T5W, отвечающая за габаритный свет ВАЗ 2109

Все стальные лампы – указатель поворотов, противотуманный свет, указатель заднего хода и стоп-сигнал – имеют тип А12-21-3 (P21W). Их мощность – 21 Вт.

Инструкция по замене лампочек

Настало время научиться самостоятельно менять лампы, чтобы не тратить лишние деньги и свое время на поездки в автосервис. Открываем крышку багажника, находим заднюю часть фонарей. Отключаем колодку питания.

Снятие колодки питания с заднего фонаря ВАЗ 2109

Нажимаем на боковую защелку, которая крепит световой прибор. Защелка расположена на стороне светового прибора, который ближе к центральной оси авто.

Задняя часть фонаря крепится при помощи боковых защелок

Вынимаем заднюю часть фонаря вместе с платой и лампочками.

Снятие задней части правого фонаря ВАЗ 2109

Кладем модуль лампами вверх.

Снятый модуль с лампами

Находим сгоревшую лампочку, ориентируясь по фото в разделе «Распиновка разъемов и конструкция фонарей», поворачиваем ее против часовой стрелки, снимаем. Новую лампу фиксируем поворотом по часовой стрелке. Устанавливаем модуль на место, подключаем колодку питания.

Крышка, закрывающая заднюю часть фонаря ВАЗ 2109 (слева) и ВАЗ 21099

Не горят задние фонари ВАЗ 2109 — ремонт и доработка

Функционирование задних фонарей любого автомобиля по причине обеспечения безопасности на дороге является необходимым. Эти устройства сзади машины выполняют осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

На ВАЗе 21099 и других моделях фонари включаются в автоматическом режиме во время переключения передачи и движения автомобиля назад.

Конструктивно фонари сзади авто объединяют следующие компоненты осветительной системы:

• освещение заднего хода;
• габаритное освещение;
• стоп-сигналы;
• поворотники;
• аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

• корпус, выполненный преимущественно из пластика (в некоторых случаях — из стекла);
• ламподержатель;
• защелка для удерживания проводов;
• рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в замене вместе с корпусом.

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

• лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
• галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
• светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Светодиодные задние фары на Ваз 2108

Схема подключения фароочистителей

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

Причины преждевременного выхода из строя предохранителей

Можно выделить факторы.

1. Попадание влаги на электроконтакты. Это может спровоцировать замыкание и скачок напряжения.
2. Повреждение бортовой проводки или обслуживаемых механизмов. В подобных случаях происходят резкие скачки и колебания напряжения в участке проводки. В результате, предохранитель перегорает.
3. Установка плавкого элемента слишком низкого номинала. Некоторые пользователи по ошибке могут пихнуть слишком слабый предохран в нагруженную цепь. После активации прибора вставка сразу откажет.

Признаки неисправности предохранителей

Понять, что элемент сгорел можно по внешним факторам.

1. Обслуживаемый прибор или участок цепи перестал работать.
2. При отказе плавкой вставки выключается все оборудование, задействованное на участке цепи. Прикуриватель может отказать одновременно с подсветкой вещевого ящика, либо габариты перестают функционировать сразу на корме и передней части авто.

Ремонт блока

Самостоятельно отремонтировать сгоревший модуль достаточно проблематично. Для восстановления устройства потребуется досконально изучить его конструкцию и иметь требуемое оборудование. При отсутствии оного, следует обратиться к мастерам. В результате, разница между ремонтом в мастерской и покупкой подержанной запчасти будет минимальна. Проще найти новый агрегат и не заморачиваться с ремонтом старого.
