Реле стартера тойота авенсис

Стартер Toyota Avensis

Toyota Avensis может показать первые проблемы со стартером уже после проезда 90 000-100 000 км.

После такого километража могут быть проблемы как с реле стартера, так и потребоваться полная его замена. Что делать, если не крутит стартер на Toyota Avensis?

Где находиться реле стартера тойота авенсис

Toyota Avensis 3 го поколения обозначается как T27 / Т270 и выпускалось в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 году с кузовами седан и универсал, как с бензиновыми так и дизельными двигателями. В данной публикации вы найдёте информацию с описанием расположения всех электронных блоков управления, назначение предохранителей и реле Тойота Авенсис 3 со схемами блоков и фото примерами исполнения. Выделим предохранитель прикуривателя.

Исполнение блоков и назначение элементов в них может отличатся от представленного. Сверяйте назначение со своими схемами на крышке блока.

Не заводиться машина — виноват ли стартер

Проблемы со стартером возникают постепенно. Машина перестает заводиться с первого раза, при этом издавая характерный звук. Проверить исправность стартера следует после того как машина два или три раза не завелась с первого или второго раза. Если машина не заводится с первого раза, проблемы могут быть не только со стартером. Может быть дело в свечах зажигания ли в реле стартера, в контактной группе замка зажигания, во втягивающем или в щеточном узле. Перед решением заменить стартер следует проверить эти системы машины. Если проблема обнаружилась именно в этих причинах, решать в первую очередь следует именно их. Но что если проблема в реле стартера?

Покупать ли новый стартер? Старый еще жив…

Иногда реле изнашивается быстрее. Некоторые отмечают, что им помогла замена самого реле. Можно поменять местами реле стартера и реле противотуманок. При этом даже изношенное реле стартера будет исполнять свои функции на месте своего брата для противотуманок, а вот решит ли проблему со стартером замена реле покажет зажигание после замены.

Если машина завелась с первого раза и был «здоровый» звук зажигания, значит проблема была именно в реле. В таком случае можно либо оставить эти реле в таком положении, либо купить новое на стартер, а то, что предназначено для притивотуманок, вернуть на место.

Если же после замены всё ещё слышен не характерный звук или зажигание не произошло с первого раза, значит проблема кроется глубже. Возвращать ли в таком случае каждое реле на свое место решать только Вам.

Как заменить стартер

С учетом того, где находится стартер, заменить его можно только загнав машину на подъемник. Некоторые умельцы говорят, что заменить его можно даже в дороге, максимально вывернув колёса вправо (при этом лёжа под машиной.)

Однако в реальной жизни такая замена становится невозможной. Почему? По нескольким причинам:

1. При поломке в дороге вряд ли у вас окажется с собой запасной стартер. А если уже был запасной, почему его не поставили раньше?
2. Проблема со стартером возникают не резко, их видно заранее, когда машина ещё исправно ездит. Так почему же тогда перед началом длительной поездки не устранить проблему, если о ней уже было известно?
3. Далеко не каждый водитель сможет лечь под машину (и не каждый под нее поместиться), если она не поднята на подъёмнике. Выполнять работу с ходовой в дороге можно только при возможности загнать её на подъемник.
4. Установление стартера возможно лишь при хорошем освещении, на ощупь сделать это невозможно. При отсутствии мощных фонарей, которые есть возможность установить в недвижимом положении, замена будет невозможной. При поднятии машины на подъемник фонари устанавливаются снизу, и не слепят человека.

Поэтому при невозможности самостоятельной замены стартера лучше отогнать машину на СТО. У опытного специалиста замена стартера займёт около 30 минут. Но для многих несложно поменять эту деталь и самостоятельно. Замена проходят по следующему алгоритму:

• Машина загоняется на подъёмник.
• Снимается диффузор.

• Затем снимается клемма с аккумулятора.
• Откручивается стартер. Он держится всего на двух болтах, к ним подбирается ключ, и стартер снимается.

• Устанавливается новый стартер на место старого.
• Он закручивается болтами.

Затем на него накидывается клемма аккумулятора.

После этого устанавливается рамка вентилятора (ранее снятый диффузор).

После этого можно завести машину.

Самостоятельный ремонт и даже замена стартера возможно даже в гараже при хорошем освещении и наличии нескольких напольных фонарей.

Если загнать машину на подъемник нет возможности, а ямы тоже нет, рекомендуется соорудить для колес помост, высотой около 50 см.

Подогнав на него машину, замена стартера в таком положении проходит очень удобно и легко. Вот пример:

Как показывает вышеописанная информация, при обнаружении проблем со стартером может потребоваться либо частичный его ремонт, либо полная замена. Произвести ее можно как самому, так и загнав на СТО. Главное в этой ситуации — решать проблему сразу же после ее обнаружения.

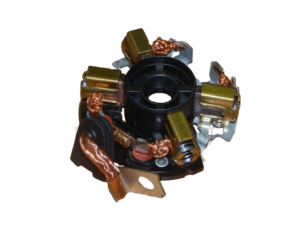

Щеточный узел стартера.

Неисправность этого узла часто появляется неожиданно, при этом не слышно звука прокрутки стартера, на некоторых моделях может присутствовать характерное щелканье втягивающего реле. При ударе тяжелым предметом по корпусу стартера (монтажка, короткий железный пруток) стартер начинает работать. Этот прием позволит на 100% убедится в неисправности щеточного узла.

Рассмотрим ремонт стартера на примере двигателя 1ZZ-FE, который устанавливался на автомобили TOYOTA, в нашем случае автомобиль TOYOTA FIELDER.

Для начала ОБЯЗАТЕЛЬНО отключаем плюсовую клемму аккумулятора. Затем для обеспечения лучшего доступа необходимо снять диффузор вентилятора радиатора. Фото креплений к сожалению нет, но там все просто. Отключаем разъем электродвигателя вентилятора и ключом на «10» откручиваем два болта крепления диффузора и вытаскиваем его вверх.

Расположение болтов крепления диффузора:

Откручиваем силовой провод от стартера:

Поскольку второй провод «включения» стартера совсем неудобно снимать, мы его пока оставим на месте, а снимем тогда, когда открутим стартер.

Откручиваем болты крепления стартера, один с одной, другой с другой стороны:

Снимаем стартер. Теперь свободно снимаем оставшийся провод.

На снятом стартере откручиваем крышку и силовой провод:

Откручиваем две гайки крепления втягивающего реле:

Для снятия бендикса, необходимо снять стопорное кольцо, для этого:

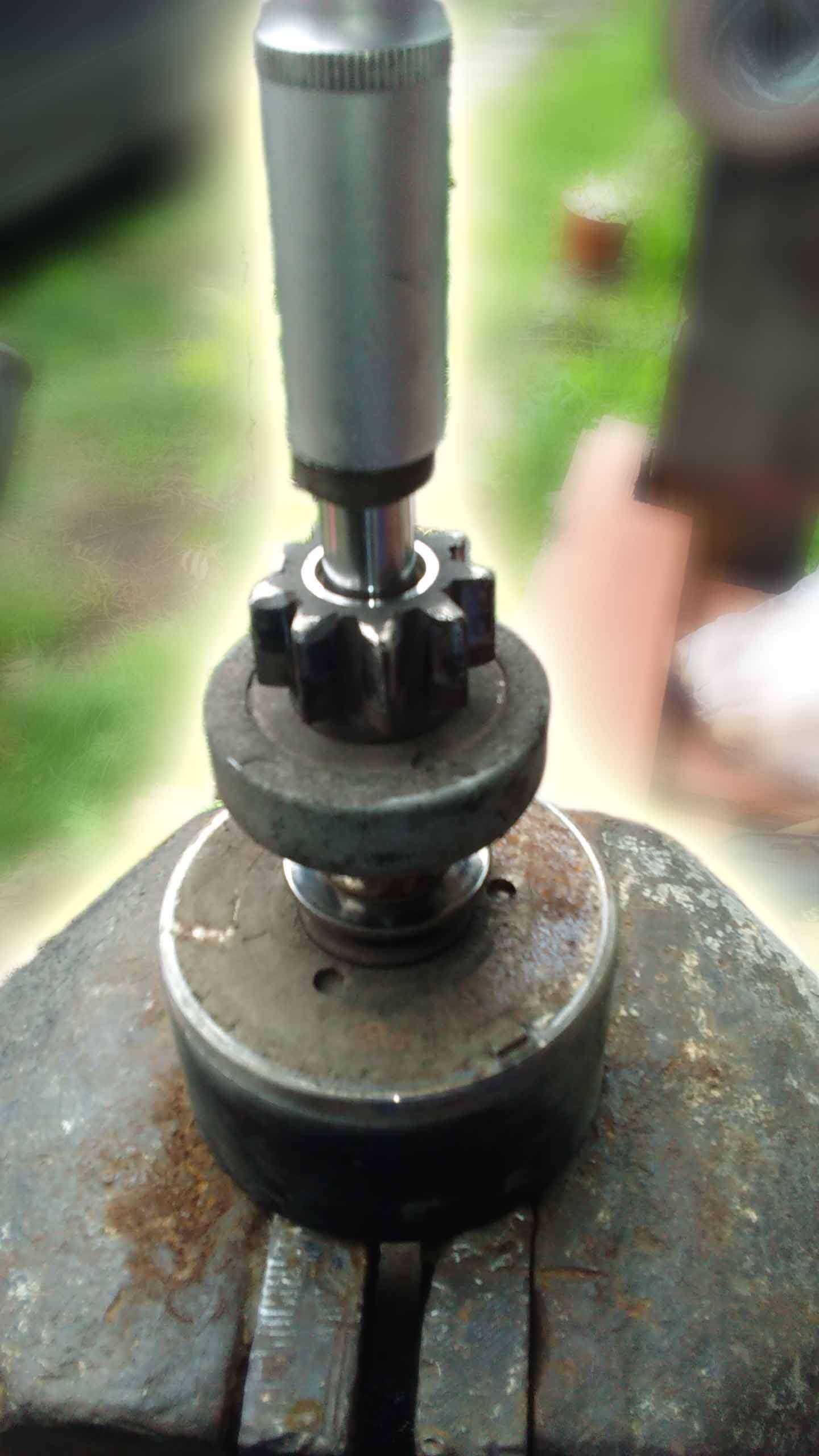

Подходящей головкой сбиваем втулку стопора:

Снимаем стопорное кольцо подходящей отверткой:

Снимаем бендикс, и ставим на его место новый, не забывая нанести смазку на вал и вилку, так же смазываем редуктор:

Не забываем нанести смазку на игольчатый подшипник крышки и втулку:

На этом этапе можно заменить щеточный узел. Рекомендую менять его полностью и не прибегать к замене отдельных щеток не имея контактной сварки. Пайка проводов щеток, прикручивание винтами и т.д, только добавят проблем, причем совсем скоро.

Отвинчиваем винты крепления щеточного узла:

Для установки нового щеточного узла сначала необходимо надеть его на якорь и уже потом прикручивать к крышке . Для удобства его монтажа можно воспользоваться крышкой от пластиковой бутылки.

Якорь перед установкой необходимо осмотреть, почистить, почистить коллектор между ламелями подходящим инструментом (причем я бы отнес эту операцию к обязательной, т.к между ламелями скапливается пыль от щеток, которая прекрасно проводит ток, и после этой процедуры стартер крутит гораздо «веселее»). Зачищаем коллектор мелкой наждачкой до «блеска».

Собираем все в обратной последовательности.

Ремонт втягивающего реле, рассмотрим чуть позже а вот еще одна неисправность стартера (даже не стартера, но неисправность касается системы запуска) на этой модели автомобиля рассмотрим в следующей статье.

Зачем менять цепь ГРМ

Цепь ГРМ работает при условии работы мотора автомобиля. С течением времени она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать. Потому что механизм размещается таким макаром, что в жёсткой сцепке соединяет воединыжды другие передвигающиеся детали, то 1-го проскальзывания будет довольно для поломки всей системы. Разрыв цепи газораспределительного механизма в почти всех машинах становится предпосылкой изъянов клапанов мотора, которые придётся поменять. На дизельных моторах может сломаться распределительный вал, и в конечном итоге необходимо подменять не только лишь саму цепь ГРМ, да и распредвал, клапана и прокладку блока цилиндров.

Исправная цепь механизма

Процесс смены цепи ГРМ на неких моделях машин продолжается аж до 5 часов. Обычно меняют не только лишь саму цепь, да и натяжные механизмы. Сберегать на деталях не стоит: низкокачественная цепь может порваться очень стремительно. В неотклонимом порядке изменяется цепь ГРМ на приобретенном с рук автомобиле, даже если предшествующий обладатель убеждает, что она новенькая.
