Система рециркуляции картерных газов

Содержание

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Система внтиляции картерных газов

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Картерные газы: Работа системы вентиляции, маслоуловитель и клапан PCV

Это вторая версия статьи, созданная вместе с участниками группы проекта, в ней исправлены грубые ошибки по работе вентиляции картера двигателя для вывода картерных газов. Итак система вентиляции картера необходима для уменьшения вредных веществ, выходящих из картера двигателя в воздух. В картере безусловно находятся пары бензина, воды и пары масла — все это картерные газы.

Скопление картерных газов ухудшает свойства и состав моторного масла, разрушает металлические части двигателя, в Honda Civic при сбоях в системе или же агрессивной эксплуатации двигателя, количество паров возрастает и двигателя покрывается нагаром изнутри. Очевидным фактом сбоя ялвяется понижение мощности, увеличение расхода топлива. Визуально это видно как нагар на дроссельной заслонке, нагар на впускном коллекторе. Нагар в любом его проявлении является негативном факторе влияющем на характеристики двигателя. Уменьшается диаметр дроссельной заслонки, это значит меньше воздуха будет поступать во впускной коллектор. Нагар на впускном коллекторе уменьшит его объем а значит и отдачу. Закупорка каналов соотвественно введет к неправильном составу смеси и воздушному голоданию.

Нагар на дроссельной заслонке, впускном коллекторе, и даже на кольцах форсунок

Для чего нужен и где находится клапан вентиляции картерных газов (КВКГ)?

Клапан вентиляции картерных газов нужен для того, чтобы пропускать отработанные газы, что накапливаются в картере двигателя, обратно в камеры сгорания цилиндров через впускной коллектор. КВКГ обычно располагается во впускном коллекторе. Существует два типа вентиляции картерных газов: принудительный и непринудительный.

устройство системы вентиляции картерных газов схема

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

  1. Замеряется давление картерных газов на разных режимах работы двигателя.
  2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Как устроен и для чего нужен картер двигателя | Как проверить вентиляцию картерных газов

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Как устроен и для чего нужен картер двигателя | Как проверить вентиляцию картерных газов

Что такое картерные газы?

Картерные газы — это соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы отвода картерных газов

При сгорании топливовоздушной смеси в цилиндре создается огромное давление. Поэтому через поршневые кольца даже на исправном двигателе часть отработавших газов неминуемо прорывается в картер. Также из камеры сгорания через кольца на такте сжатия и при неполном сгорании ТПВС в поддон попадает дизельное топливо, пары бензина.

При работе смесь из паров масла, бензина, отработанных газов и водяного пара создает повышенное давление в картерном пространстве. Если не отводить это гремучую смесь, давление не только будет мешать съему масла со стенок цилиндров, но и выдавит сальники коленвала, распределительного вала.

Согласно экологическим нормам, все современные автомобили должны оборудоваться системой вентиляции картера закрытого типа. Это значит, что смесь паров и выхлопных газов подается обратно во впускной коллектор.

Устройство системы очистки картерных газов в современных автомобилях

Картерные газы, в то время, когда проходят через несложную систему специальных клапанов и трубок, на выходе поступают назад в камеры сгорания, где происходит их догорание.

система очистки картерных газов

Вначале газы выходят в маслоотделитель, который напрямую крепится к этому отверстию. Вся сеть прокладок и перегородок маслоотделителя предназначена для выделения из газовой смеси масляных капель, которые возвращаются в поддон. Такая функция полезна тем, что уменьшается расход масла. В разных моделях маслоотделитель либо встроен в мотор, либо помещается под крышкой клапанов и составляет отдельный узел.

К маслоотделителю прикручивается пластмассовый патрубок, через который газы, уже без масла, поступают в резиновый тройник. Внутри тройника находится клапан или его еще называют «блиттер». Это основной рабочий клапан.

Что такое картерные газы

В процессе работы ДВС формируется высокое давление внутри цилиндра. Во время сгорания топливовоздушной смеси выхлопные газы частично прорываются сквозь поршневые кольца и проникают в полость картера. При неполном сгорании бензина и во время такта сжатия в картер попадают также пары топлива, масла, воды.

Все эти газы в совокупности называют картерными. Когда они скапливаются, увеличивается давление в картерном пространстве, а побочным эффектом становится ускоренный износ мотора. Также наблюдается разжижение и ухудшение качества моторного масла.

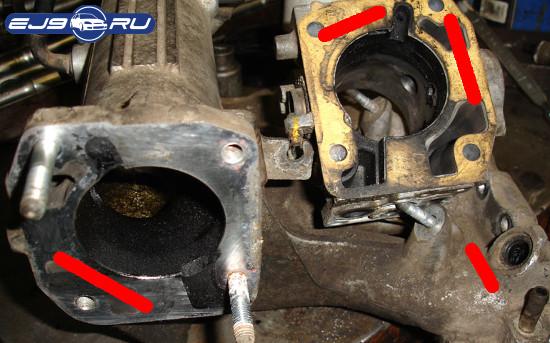

Проблема нагара в системе

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд. В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан «заклинило» будут те или иные последствия.

  • PCV всегда открыт, дополнительный подсос воздуха мимо дроссельной заслонки через ГБЦ — более бедная смесь, в следствие чего добавление компьютером больше топлива, повышенный расход, не устойчивая работа Холостого Хода
  • PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск «выдавливания» сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.

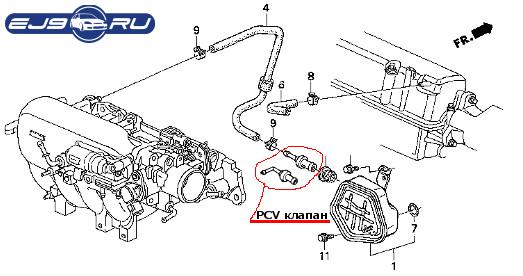

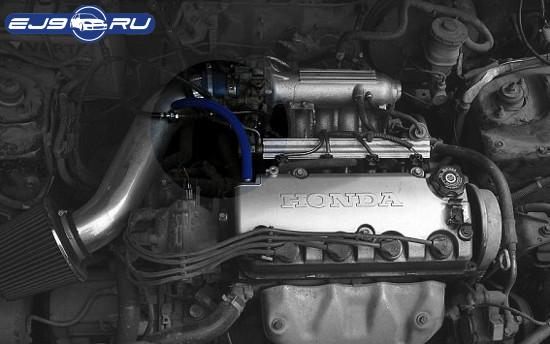

Расположение PCV клапана рециркуляции в двигателе Honda
Режимы работы двигателя и клапана PCV

Возможные неисправности, их диагностика

Проблемы вентиляции картера, как правило, не носят очевидного характера, но до тех пор, пока не произойдет полное засорение какой-нибудь детали воздушного тракта отвода отработанных газов таких, как: штуцер, резиновый шлаг, часть внутреннего пространства маслоотделителя или сам механизм клапана.

Такая фатальная неисправность станет причиной откровенно плохо работающего двигателя, либо из-за повышенного внутреннего давления просто будет выдавливать масло через резиновые прокладки поддона картера и клапанной крышки. В этом случае, уже простой промывкой маслоотделителя и клапана решить проблему не получится так, как потребуется полная чистка системы вентиляции картера.

Однако до полного засорения элементов вентиляции картера должны обязательно начать проявляться следующие симптомы:

  • постепенное снижение мощности двигателя;
  • небольшое возрастание расхода топлива, особенно в городском цикле;
  • провалы в работе педали акселератора;
  • появление выделения масла на прокладках и манжетах корпуса двигателя.

Устройство и принцип работы клапана вентиляции картерных газов

Клапан вентиляции имеет настолько простое устройство, что даже начинающий автолюбитель легко может научиться его разбирать и чистить.

Клапан вентиляции картерных газов

  • Пластикового корпуса.
  • Крышки.
  • Входного и выходного штуцеров.
  • Двух полостей.
  • Мембраны.
  • Пружины.

Принцип работы клапана в современных автомобилях

Видео о принципе работы системы и клапана вентиляции картерных газов.

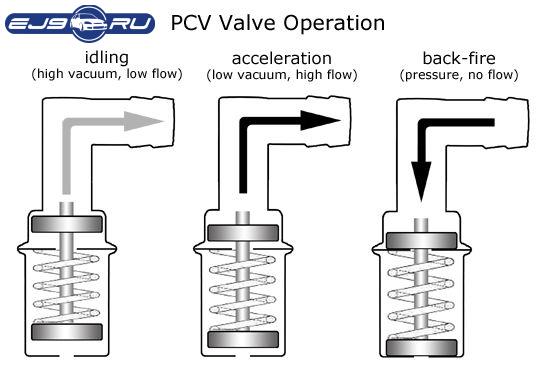

Клапан вентиляции открывается в среднем режиме, когда создается оптимальное давление на мембрану. В этом положении клапан преодолевает силу давления пружины. Пройдя через маслоотделитель, газы очищаются от капель масла, проходят в открытый клапан и завершают цикл, возвращаясь назад в камеры сгорания, где завершается их догорание. Если мы говорим о непринудительной системе вентиляции картерных газов, то клапан почти не открывается, в режиме работы холостого хода и закрыт при высоких оборотах. На высоких оборотах выделяется много газов, часто случается прорыв горячих газов в впускной коллектор. В этом случае клапан закрыт, так как есть риск воспламенения картерных газов в самом картере.

работа клапана вентиляции картерных газов на разных оборотах

Куда деваются газы, если клапан закрыт?

В любом случае картерные газы должны удаляться и ни в коем случае не оставаться внутри системы. Существует еще один железный патрубок, который ведет еще к одному клапану. Это, так называемый «грибок» или редукционный клапан. Когда основной клапан закрыт (а это происходит, напомню, на высоких оборотах и на холостом ходу) то газы проходят через этот железный патрубок напрямую в «грибок».

Он также имеет два состояния: закрытое и открытое. Когда он прикрыт, то у него внутри приоткрывается маленькое калиброванное отверстие, которое пропускает через себя газовую смесь. В этом случае газы уходят через большое отверстие. То есть, система, состоящая из двух клапанов, обеспечивает бесперебойную и надежную вентиляцию картера.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Система изменения фаз газораспределенияРекомендуем также прочитать статью о том, что такое система изменения фаз газораспределения. Из этой статьи вы узнаете об особенностях конструкции и принципах действия указанной системы на различных типах ДВС.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.

Клапан ЕГР

Назначение и устройство системы рециркуляции отработавших газов. Клапан EGR, система ЕГР высокого и низкого давления. Неисправности системы рециркуляции.

Клапан егр на дизельном двигателе

Почему рекомендуется отключить систему EGR на дизельном двигателе и как правильно отключать ЕГР. Механическое глушение клапана егр и программное отключение.

Изменение фаз газораспределения

Принцип действия системы изменения фаз газораспределения VVT. Гидроуправляемая муфта, ступенчатое регулирование VVTL-i, VTEC. Электромагнитный привод ГРМ.

Мочевина для дизельного двигателя

Для чего используется мочевина в системе очистки выхлопа дизельного двигателя. Применение реагента AdBlue в системе жидкостной очистки отработавших газов.

Очиститель сажевого фильтра дизельного двигателя

Почему забивается сажевый фильтр. Эксплуатация, профилактика. Основные способы очистки фильтра со снятием и без, жидкости для промывки. Как лучше прочищать.

Симптомы заклинившего PCV

При отказе клапан может заклинить в любом положении, после чего во всех прочих режимах двигатель не сможет нормально работать.

Сама по себе вентиляция прямо не скажется на работе, она повлияет на долгосрочные проблемы, износ масла и прорыв уплотнений картера. Но воздух, проходящий через систему вентиляции, а значит и через клапан, уже учтён в настройках системы управления двигателем. Отсюда проблемы с составом смеси, причём на отдельных режимах.

Смесь может или обогащаться при постоянно закрытом клапане, или обедняться, если он заклинил в открытом положении. На бедной смеси мотор хуже запускается и не отдаёт привычную мощность.

Богатая вызовет проблемы с расходом топлива и отложениями на деталях двигателя. Возможно срабатывание системы самодиагностики с появлением ошибок по составу смеси и работе кислородных датчиков.

Решение проблемы нагара

Решение простое, необходимо чистить клапан PCV и камеру сапуна. Но это подходит для городского движения. Если вы постоянно давите педаль акселератора, то тут неизбежно все равно будет загрязнение впускного коллектора. Решение пришло из автоспорта, где главное это производительность, в мотоциклах маслоуловитель устанавливался чаще чем в автомобилях. Уловитель масла, маслоуловитель, маслопомойка, маслоотделитель, Oil Catch CanTank это различные названия одного и того же изделия, способного отделить масло из картерных газов. В идеале их нужно две штуки, один на впуск, другой около PCV.

Сливаемое масло из маслоуловителя, все это могло бы стать нагаром в двигателе

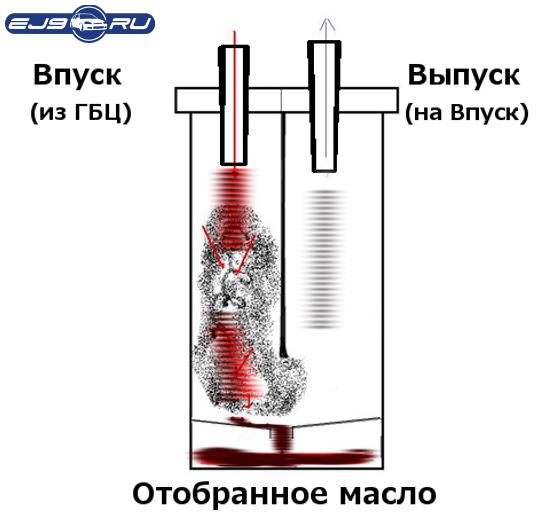

Схемотичное устройство простого маслоуловителя

Устройство маслоуловителя и принцип работы

Банка-ёмкость с двумя штуцерами и фильтр отбора для масла внутри банки, все это в любой цветовой гамме. Это примитивное описание устройства, которое стоит по 40-300 долларов. Кроме стоимости прежде всего нужно описать принцип работы. Устанавливается в разрезе шланга от ГБЦ к впускному тракту.

На входной штуцер подается картерные газы со смесью паров масла, далее попав в банку этот поток газов попадает в хитрую структуру препятствия. В одном случае это просто металлическая стенка, по типу как сделаны зажигалки для сигарет. Это самый плохой способ, хотя и работающий.

Второй случай это фильтр поролон, сетка, или же металлическая губка. Это хороший способ для фильтрации, масло будет оседать на проволоке стекать вниз. Использовав поролон, но будет проблема прохода самих газов во впускной коллектор. Чистка такого маслоуловителя тоже будет проблематична.

Самая нормальная система маслоуловителя, спиральная с металлическим фильтром. Поток ударяется в стенку, газы быстро находят выход во впускной коллектор, а тяжелые масляные капли стекают вниз и остаются внутри, во закрытой части маслоуловителя. Остается только слить накопившейся масло во время, есть варианты когда масло обратно попадает в двигатель, тем самым масло из двигателя не уходит почти совсем.

Шланг вентиляции картерных газов для установки маслоуловителя

Как проверить клапан ПКВ

Проще всего клапан проверяется путём замены на заведомо исправный. Но в процессе работы по диагностике двигателя при подключенном сканере может оказаться быстрее оценить его состояние по изменению положения шагового двигателя регулятора холостого хода.

Должна быть разница приблизительно на 10% между режимами свободно подключенного сапуна, то есть без клапана, с клапаном в цепи прохождения газов, и полностью перекрытой вентиляцией.

То есть нормально работающий клапан делит воздух на холостом ходу примерно пополам, давая среднее значение расхода между закрытым и открытым сапуном.

Методы устранения засоров и чистка вентиляции

При проявлении выше перечисленных симптомов в первую очередь проводиться проверка элементов маслоотделителя и клапана, а также всех находящихся там деталей на предмет различных побочных отложений от продуктов сгорания. Даже если, на ваш взгляд, там все в порядке и чистить как бы незачем, то в любом случае прочистите хотя бы масляный отделитель от находящегося там масла, особенно это актуально для дизеля.

Очистка вентиляции картера представляет собой периодическую профилактическую работу, несколько грязную и мазутную, но осуществить которую вполне по силам даже неспециалисту.

Если как проверить маслоотделитель вполне понятно, то простого осмотра внешнего вида клапана вентиляции будет недостаточно. Работающим клапан считается тогда, когда заслонка хорошо двигается и на обратной ее стороне нет никаких механических отложений, в противном случае она неисправная.

Имейте в виду, что после очистки и промывки штока заслонки, его лишь протирают насухо и ни в коем случае не смазывают.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как обнаружить неисправности вентиляции

Когда система вентиляции засоряется, газы перестают нормально выводиться. Образуются смолистые отложения, мешающие отведению паров. Возможны следующие проявления неполадки:

  • Течь и излишнее потребление масла.
  • Находящееся в поддоне масло может засасываться через клапан. Это приводит к деформации клапанов.
  • Возможно задымление мотора.
  • Ухудшение динамики двигателя.
  • Посторонние звуки в области клапана и впускного коллектора.
  • Слишком быстрое загрязнение регулятора холостого хода и дроссельной заслонки.
  • Если система сильно засорена, картерные газы выдергивают щуп.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

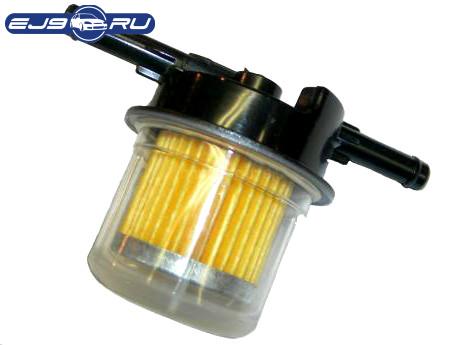

Топливный фильтр как дешевая замена

Как полумера, топливный фильтр (например ВАЗ), может быть использован. Небольшая стоимость в 1-2 доллара и доступность. Но, такие фильтра рассчитаны на бензин а не на тяжелые масла. Фильтр засорится очень быстро. Итог — закупоривание канала, вентиляции картерных газов, и их циркуляция и накопление внутри двигателя во всех его частях. Особенно это заметно при низких температурах. Далее падение мощности, с очень большим шансом не стабильной работы двигателя, на пример двигатель начинает троить.

Топливный фильтр, как полумера к решению проблемы масла во впускном коллекторе.

Преимущества и недостатки системы вентиляции картерных газов

Система вентиляции картерных газов постоянно видоизменялась с совершенствованием машиностроения. Современные системы вызывают часто ступор у водителей. Все начиналось с обычной трубы, которая выводилась под машину и заканчивается в современных автомобилях продвинутыми системами с маслоотделителями и клапанами разного типа. Самая современная – принудительная система закрытого типа имеет следующие преимущества:

  1. Сведение к минимуму выброса вредных веществ.
  2. Не выдавливаются сальники и прокладки за счет эффективного снижения давления внутри картера.
  3. Увеличивается ресурс моторного масла.
  4. Атмосферный воздух, пыль и влага не попадают в картер.
  5. Хорошая отдача двигателя.

Недостатки системы вентиляции картера.

  1. Замасливание впускного тракта.
  2. Необходимость регулярной чистки от масляного налета.
  3. Увеличение объема картерных газов, если есть даже небольшие отклонения в работе ДВС.

Как избежать поломки системы

Чтобы система вентиляции работала исправно, важно использовать качественное масло. Также нужно производить очистку вентиляции. Порядок проведения профилактической прочистки описан ниже:

  1. Отсоединяют расширительный бак. Отключают трубу блока и провод, подключенный к датчику.
  2. Идущую к блоку трубку затыкают, бак устанавливают вертикально.
  3. Отсоединяют дроссельную заслонку, а потом — идущую к блоку трубку. Блок вытаскивают.
  4. Снимают хомуты сапуна.
  5. Отключают клапаны от узлов, подвергаемых очистке.
  6. Производят прочистку, затем собирают детали в обратном порядке.

Как чистить?

Провести полную чистку системы можно в домашних условиях или на специальной станции, для чего необходимо разобрать все детали.
Чистка системы вентиляции картерных газов производится на станции техобслуживания, а также самостоятельно. Производится при полной разборке всех деталей: патрубков, шлангов, клапана вентиляции, охладителя нагнетаемого воздуха. Для этого используются чистящие вещества, которые удаляют нагар, копоть, масляные отложения и другие вредные элементы. Для проведения очищения следует:

  • ослабить хомуты крепления патрубков верхней и нижней части трубки отвода картерных газов;
  • отсоединить обратный клапан;
  • демонтировать полностью механизм вентиляции картерной системы;
  • промыть используя чистящие жидкости и просушить сжатым воздухом;
  • собрать разобранные детали и установить на двигатель.

В собранном виде чистить систему, используя аэрозольные вещества и чистящие смеси, категорически запрещается. Так как эти жидкости при чистке могут попасть в картер и смешаться с маслом, что нарушает функцию смазки двигателя. Масло, которым смазывается двигатель при соприкосновении с агрессивными средами, может частично или полностью потерять свои свойства. Вследствие чего может произойти преждевременная поломка двигателя.

Как почистить или заменить клапан вентиляции?

Очистка клапана начинается с его демонтажа. Не стоит делать это очень жестко. Для чистки годятся любые чистящие средства. Если это аэрозоль, то она распыляется по поверхности и протирается чистой тряпкой. Если это жидкое средство, то нужно использовать ванну, в которой помещается клапан и его составляющие. Для пластиковых корпусов нельзя применять слишком агрессивные составы, которые могут повредить его. После чистки, клапан возвращается на свое место и закрепляется.

Видео по доработке системы вентиляции.

Симптомами того, что клапан отслужил свой срок жизни, служат следующие признаки.

  • Тонкий свист под капотом автомобиля.
  • Плавающий холостой ход.
  • Увеличение расхода масла в больших объемах.
  • Снижение давления надува.
  • Из масляной горловины, щупа и свечных колодцев проходит масло.
  • Текут сальники.
  • Из выхлопной трубы выходит темный дым.

Водители, которые сами регулярно промывают клапан, заменят его легко. На место старого клапана устанавливается новый клапан.

Поломка клапана вентиляции картерных газов напрямую влияет на качество топливной смеси. Одновременно она вызывает сопутствующие повреждения деталей двигателя. Приступать к прочистке и ремонту нужно сразу же после обнаружения неисправности. Этим предотвращается угар масла, расход топлива и износ деталей в двигателе.

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

  • электронную дроссельную заслонку;
  • регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места. alt=”Как проверить клапан вентиляции картерных газов” width=”401″ height=”286″ />

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Поддержание системы PCV

Иногда, плохие симптомы клапана ошибочно регистрируются как поступающие от плохого датчика. Вот почему важно регулярно проверять PCV и соответствующие компоненты. Это займет всего несколько минут. Если в вашем двигателе отсутствует клапан , или вы не можете добраться до него, не удалив один или несколько компонентов, обратитесь к руководству по ремонту для лучшего способа проверки вашей конкретной системы. Кроме того, проверьте график обслуживания вашей системы и заменяйте необходимые компоненты через определенные промежутки времени, даже если он кажется в хорошем состоянии. Большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят ваши деньги на дорогостоящем ремонте, если вы замените их в рекомендованном интервале.

Особенности системы вентиляции картерных газов на автомобилях группы VAG

Вентиляция картера на автомобилях VAG имеет относительно сложное устройство. В системе используется огромное количество деталей из пластика и резиновых патрубков. В процессе активного использования автомобиля шланги закоксовываются. Тогда предстоит очистить все элементы. Раньше в этом случае проблема решалась просто. В обход системы вентиляции на крышке клапанной системы устанавливали патрубок или шланг и выпускали газы в окружающую среду. Но такой способ имеет массу недостатков. Газы серьезно загрязняют окружающую среду, водитель и пассажиры в салоне автомобиля тоже ими дышат.

alt=”клапан картерных газов туарег ” width=”600″ height=”450″ />
На современных автомобилях больше никто таким не занимается, а если засорился на VW клапан картерных газов, то владельцу необходимо прочистить всю систему. Картерные газы на двигателях группы VAG выводятся не с клапанной крышки, а с блока двигателя, в отверстии которого установлен маслоотделитель (находится с правой стороны блока). Устройство не позволяет маслу подниматься по патрубкам в СВКГ. Туда попадают именно газы и больше ничего. К маслоотделителю прикреплена пластиковая трубка, а между шлангом и этой трубкой установлен тройник, в котором и расположен клапан. Он может работать в трех режимах. На холостых и высоких оборотах он закрыт, а открывается, когда мотор работает на средних оборотах.

Какие способы проверки лучше не использовать

Существует мнение, что можно приложить к крышке маслозаливной горловины лист картона и по его вибрациям поставить диагноз. Но данная методика не является верной, так как результаты проверки сильно разнятся для разных моделей авто. Также влияет степень износа элементов двигателя.

В каких случаях наличие масла в сапуне не связано с картером

Перед диагностикой рекомендуется убедиться, что неприятные симптомы действительно связаны с газами. Попадание масла возможно и в других случаях, например, если залито большее количество жидкости, чем положено по нормативам. Возможно, что сапун установлен неправильно, и его перемещение устранит проблему.

В каких случаях наличие масла в сапуне не связано с картером | Как проверить вентиляцию картерных газов

Иногда масло проникает из внутренних элементов силового агрегата, в том числе, форсунок. Влияет и манера вождения, а также состояние дорожного полотна. Масляные частицы могут оставаться при активном перемещении мотора в поперечном направлении.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя. Придется произвести диагностику всей системы, чтобы определить причины отклонений. Если вентиляционная система засорена, ее можно прочистить самостоятельно.
