Уплотнитель свечного колодца 2112

Замена сальников свечных колодцев ваз 2112

Появление масла в свечных колодцах чревато тем, что рано или поздно это приведет к выходу из строя катушки зажигания. Поэтому тянуть с заменой нельзя.

Для замены понадобятся: шпилька длинной не менее 140 мм, резинка ф24 мм, пара шайб, втулка, 3 гайки. Самая большая гайка будет тяговой.

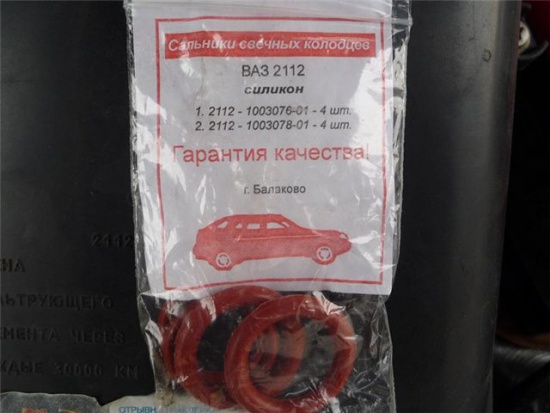

Ну и конечно новые сальники колодцев.

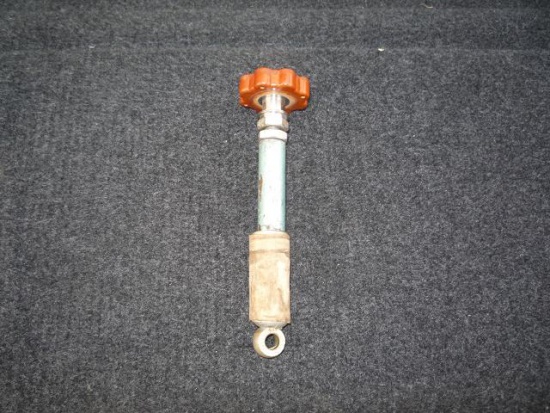

Собираем вот такой примитивный съемник

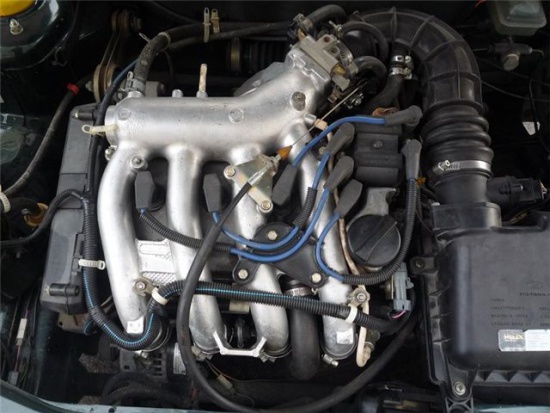

Снимаем верхнюю крышку двигателя

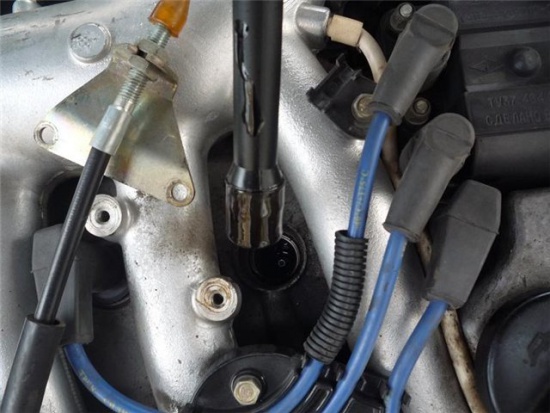

Снимаем наконечник свечи и выкручиваем свечу

Теперь самое интересное.

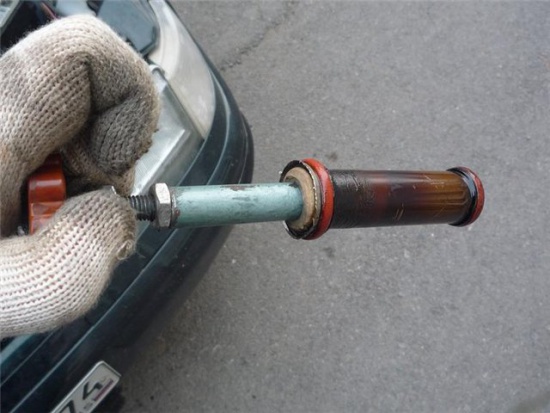

Не снимая рессивер и клапанную крышку, вставляем в свечной колодец съемник, затягиваем нижнюю гайку, до того момента, когда резинку разожмет внутри колодца и осевое перемещение съемника позволяет нам вытащить колодец.

Усилия одной руки будет вполне достаточно.

Надеваем новые сальники и обильно смазываем их моторным маслом, чтобы было легче установить все обратно.

Вставляются свечные колодцы с усилием раза в 3 меньшим чем снимаются. При этом, должен быть характерный щелчок, свидетельствующий о правильной установке. Именно щелчок, а не хруст.

Разбираться в причине, как оказалось масло в свечном колодце ваз 2110, нужно после того, как было уяснено главное. Причина этого фактора может быть разной, так же она в некоторой степени зависит от типов двигателей.
На ваз 2110 масло в свечных колодцах может привести к неприятным последствиям.

Масло возле свечных колодцев. Масло в свечных колодцах — причины, последствия, способы решения проблемы. Система вентиляции картера

В основном течь масла возникает по причине повреждения, износа и потери эластичности различных прокладок и сальников. Если отсутствует необходимый уровень герметичности, смазочная жидкость, часто находящаяся под давлением, будет просачиваться через слабые участки, и вытекать наружу.

Чаще всего подобные явления встречаются около масляного фильтра, в сальниках распределительного и коленчатого вала, а также в колодцах свечей зажигания. Именно утечкам в колодцах стоит уделить внимание, разобраться в причинах, потенциальных угрозах такой неисправности и методах её устранения.

Масло в колодцах свечей ваз 2112

В полости для вкручивания свечи зажигания не должно быть каких-либо технических жидкостей. Если же вы обнаружили масло в свечных колодцах, рекомендуем как можно скорее устранить причину данной неисправности. Рассмотрим, чем опасно такое явление, а также саму процедуру уплотнения соединений с помощью герметика, замену сальников, уплотнительных колец на примере двигателей ВАЗ и Тойота.

Откуда берётся масло в свечных колодцах на ВАЗ-2112 16 клапанов

Если появляется масло в свечных колодцах на 16-клапанном ВАЗ-2112, то необходимо обратить на это особое внимание, так как это может привести к пробоям высоковольтных проводов, а также другим проблемам, связанным с работой и нормальной эксплуатацией двигателя. В этой статье, рассмотрим, как определить проблему и методы ее устранения.

Видео на котором видно масло в свечных колодцах:

Почему масло в свечных колодцах?

Как я уже говорил, конструктивной особенностью двигателей 10-го поколения является плохое уплотнение крышки клапанов, через которую собственно и происходит заброс масла в свечные колодцы. Особенность моторов десятого поколения объемом 1,5 литра заключается в том, что направляющие трубы (стаканы) имеют уплотнительные кольца, 1.6-литровые движки лишены этой особенности по той причине, что у них колодец является частью ГБЦ. Съемные стаканы также встречаются на моделях ВАЗ 2110-12, которые выпускались после 2002 года.

Проверка на предмет подтекания

Ошибочно полагать, что при утечке масла возникает только проблема загрязнения силовой установки. Да, это также следует воспринимать как серьёзную проблему, поскольку постепенное загрязнение негативно влияет на общее состояние ДВС, провоцирует развитие других проблем и дальнейших неисправностей.

Поскольку часть масла выходит из своего постоянного места нахождения, наблюдается такое явление как дефицит смазки или масляное голодание. В такой ситуации стоит ожидать ускоренного износа трущихся деталей, заклинивания и даже капитального ремонта, если ничего не предпринять на ранних стадиях развития проблемы.

Чтобы автомобилист имел возможность постоянно контролировать уровень и состояние смазочной жидкости, автопроизводителями была предусмотрена установка специального масляного щупа. Им обязательно следует периодически пользоваться, чтобы своевременно обнаружить утечки и предотвратить их серьёзные последствия.

Автовладельцам частенько приходится сталкиваться с ситуациями, когда масло обнаруживается в свечных колодцах. Есть достаточно простой способ проверки состояния свечей. Для этого необходимо демонтировать сами свечи, взять фонарик и посветить непосредственно в полость, в которой размещается свеча. Эта полость и называется колодцем.

Как показывает практика и опыт автомобилистов, масло обнаруживается не во всех колодцах сразу, а только в 1-2 полостях. Не имеет особого значения, сколько именно смазочной жидкости оказалось в посадочном месте свечи зажигания. Даже небольшое количество указывает на наличие проблем. Это говорит автомобилисту о том, что где-то нарушилась герметизация и имеются проблемы с прокладками. Потому нельзя медлить, следует искать источник неприятностей и устранять его. Своими силами или с помощью специалистов, вопрос второстепенный, и напрямую зависит от решения самого автовладельца.

Чем это грозит?

Если ничего не предпринимать, то свечные колодцы в масле, по цепочке очень скоро вызовут ряд неприятных событий. Так из-за воздействия масла на резиновые изоляторы ВВ-проводов со временем может произойти пробой, который приведет к нестабильной работе двигателя, а также к необходимости чаще менять свечи зажигания.

Полезные советы

Как видно, замена герметика под клапанной крышкой не является сложной процедурой. Главными требованиями можно считать тщательную очистку старого слоя и правильное нанесение свежего герметика на поверхность.

Нанесенный слой должен быть ровным, не допускается прерывание. Также следует отметить, что составом для герметизации нужно обработать и стыки между соединениями свечных колодцев, предварительно удалив оттуда старый герметик.

Добавим, что указанные области, как правило, обильно покрыты герметизирующим составом, что потребует определенных усилий для полноценной очистки таких поверхностей. Для обработки соединений свечных колодцев используется специальный красный герметик, который можно приобрести в автомагазинах.

Если необходим ремонт только одного двигателя, тогда будет достаточно приобрести небольшой тюбик термостойкого герметика. О подборе лучшего герметика для двигателя можно также прочитать в нашей отдельной статье.

Следует отметить, что использование герметика в том случае, если клапанная крышка на конкретном ДВС установлена через резиновую прокладку, является нежелательным. В этом случае необходимо приобрести новую качественную прокладку, после чего производится проверка привалочных поверхностей. Далее новая прокладка крышки клапанов устанавливается на место, после чего клапанная крышка затягивается с учетом порядка и момента затяжки крепежей.

Последствия появления масла

Какими могут быть последствия, если вовремя не обратить на это внимание? При эксплуатации автомобиля с таким дефектом происходит пробой высоковольтных проводов, из-за размягчения резинового изолятора. Так же на свечах будет происходить преждевременный нагар, поэтому свечи зажигания не будут вырабатывать свой срок службы. Это приводит к частой их замене.

Ваз 2110 масло свечных колодцах

Конструкции двигателей на ВАЗ-2110 постоянно совершенствуются. Поэтому на одних двигателях, таких как 1.5 л устанавливаются направляющие трубы – стаканы. Двигатели с объемом 1.6 л не оборудованы стаканами, в блоке цилиндров конструкцией предусмотрены свечные колодцы. Определить это можно самостоятельно:

• Выкрутить свечу.
• Осмотреть визуально гнездо.
• Если установлены стаканы, тогда поверхность гладкая до верха колодца.
• При отсутствии его в колодце просматривается две прорези.

Куда ставятся уплотнительные колодцы ваз 21103

Двигатель 1.6 л

Масло в колодцах ваз 2110

Конструкция двигателей 1.6 л более доработанного варианта. На таких двигателях появление масла в колодце может образовываться из-за плохого уплотнения крышки клапанов. Можно попробовать для начала протянуть ее, могут быть ослаблены гайки на шпильках головки:

• Для выполнения этой работы потребуется головка №8.
• Затяжку надо проводить, чередуя гайки правой стороны и левой.

Примечание: сначала нужно прочитать инструкцию, где описана очередность подтяжки гаек на крышке.

Масло в колодцах свечей ваз 2103

Как решить проблему?

В большинстве случаев решение проблемы с маслом, попадающим в свечные колодцы на двигателях объемом 1,6 литра, заключается в том, чтобы снять крышку клапанов, добавить качественного герметика и установить крышку обратно. Если же у вас 1,5-литровый мотор, но вы также обнаружили масло в свечных колодцах, то в данной ситуации проблема в большинстве случаев связана с износом сальников, их еще называют прокладками или уплотнителями. Уплотнительные кольца установлены в верхней и в нижней части свечных колодцев, в каждом стакане по 2 сальника, то есть всех получается 8. Решение проблемы состоит в том, чтобы удалить масло из колодцев, затем следует замена сальников свечных колодцев.

Причины

Столкнувшись с маслом в колодцах свечей зажигания, требуется понять, что именно спровоцировало утечку. Это позволит выбрать правильный алгоритм дальнейших действий, направленных на восстановление нормальной работоспособности двигателя.

Потому водителей закономерно интересует, почему в свечных колодцах или полостях оказывается масло, откуда оно там появилось и что следует делать дальше. На самом деле масло в свечных колодцах появляется из-за нарушения герметизации. Корни неисправности уходят к клапанным прокладкам или прокладкам клапанов.

Также не стоит исключать, что причины появления злополучного масла в автомобильных свечных колодцах связаны с их же сальниками. То есть очевидно, что любым источником возникновения подобной ситуации со смазочной жидкостью в неположенном месте является резиновая прокладка или вещество, которую используется для герметизации соединений.

Некоторые автопроизводители, чтобы сэкономить на сборке автомобилей и минимизировать себестоимость компонентов двигателя, вовсе не используют прокладки из качественной резины. Они полагаются исключительно не герметики, которые в действительности не способны выдержать долгий период эксплуатации, и в результате начинают разрушаться, провоцируя образование утечек. Такое соединение нельзя назвать надёжным.

Ошибочно утверждать, что износ сальников, прокладок и герметиков обусловлен исключительно длительным сроком службы и большим пробегом транспортных средств. Это очень зависит от изначального качества прокладок и герметика, а также от условий эксплуатации, нагрузок, правильного выбора масла, исправности масляного насоса и ряда других факторов. Потому утечки встречаются даже на новых автомобилях и на машинах, которые прошли небольшую дистанцию. Параллельно на автомобилях с большим пробегом утечки могут и не проявляться.

Выводы

Найти причину масла в свечных колодцах 16-клапанного двигателя ВАЗ-2112 достаточно просто. Устранить ее можно самостоятельно, но не всегда и некоторые автолюбители зачастую обращаются в автосервис.

Замена сальников

Для замены сальников необходимо снять крышку клапанов, работы по ее снятию описаны выше. Производить процесс снятия колодцев необходимо двумя плоскими отвертками. Вверху колодцев расположен выступ, в который упираются отвертки, с двух противоположных сторон:

• Аккуратно одновременно надавливать на отвертки с одинаковым усилием, извлечь стаканы.

Предупреждение: внимательно производить удаление стаканов, не позволить нижнему уплотнительному кольцу упасть в корпус подшипников распределительного вала.

Масло в свечных колодцах на ваз 2110

Причины поломки и пути решения проблемы

Случается подобная неприятность довольно часто. Давайте разбираться, почему. Масло в свечных колодцах появляется из-за износа прокладок. Вообще данная неполадка не столь уж и опасна, во всяком случае, не настолько, как, например, попадание того же смазочного материала на головку блока цилиндров. Пожалуй, самое серьезное последствие подобной проблемы – это размягчение резинового изолятора высоковольтных проводов, что, в свою очередь, вызовет пробой. Но это вовсе не означает, что можно пускать дело на самотек. Заметили, что попадает масло в свечной колодец? Сразу же меняйте прокладки колодцев — и проблема будет решена. А иначе придется очень часто менять свечи (обычно их ресурс снижается в несколько раз).

Самостоятельное устранение течи масла в свечных колодцах

С учетом приведенной выше информации становится понятно, что для нормальной работы системы зажигания даже незначительную утечку, которая приводит к скоплению масла в области колодцев, нужно обязательно устранить. При этом не все водители знают, что делать, если масло в свечных колодцах. Давайте рассмотрим, как убрать масло из свечных колодцев и сделать такой ремонт своими руками.

Сразу отметим, что хотя данная процедура не является сложной, без определенных навыков все равно будет правильно обратиться в сервис и доверить автомобиль специалистам. Если же решать данную проблему самостоятельно, тогда понадобится:

• снять впускной коллектор;
• демонтировать кожух ремня ГРМ;
• снять ремень ГРМ;
• произвести снятие клапанной крышки;
• вынуть распредвал из постели;

Указанные работы позволят получить свободный доступ и полноценно убрать с элементов и поверхностей старый слой герметика, а также качественно нанести свежий состав. Отметим, что полностью убирать старый герметик нужно обязательно. Любые остатки могут нарушить последующую герметизацию деталей при помощи нового состава. В этом случае весь комплекс работ понадобиться проводить заново.

Статья в тему: Коробка передач робот: что это такое

При этом снимать старый слой герметика необходимо аккуратно, то есть нельзя использовать острые твердые предметы или абразивы. Дело в том, что появление царапин и задиров на привалочных поверхностях может привести к тому, что даже после нанесения свежего герметика добиться герметичности после соединения частей не удастся.

В результате утечка масла будет продолжаться, может появиться дополнительный подсос воздуха и т.д. По этой причине старый герметик снимается химическими средствами-растворителями. Для этого используется ацетон, Уайт-спирит или обычный бензин. Небольшой кусок ткани смачивается в растворителе, после чего поверхность тщательно оттирается от старого герметизирующего состава.

Затем на поверхность клапанной крышки наносится свежий герметик, после чего осуществляется обратная сборка. Что касается самого герметика, для этих целей оптимальным вариантом является анаэробный герметик. Во время сборки также важно учитывать порядок и момент затяжки болтов крепления при установке клапанной крышки.

Как произвести ремонт?

Почему образовывается в свечных колодцах масло, мы уже выяснили, теперь поговорим о том, как произвести замену прокладок. Для начала нам нужно подготовить все запчасти и материалы. В ходе выполнения работ по устранению течи вам потребуются:

• Две прокладки клапанной крышки.
• 10 уплотнительных шайб.
• Смазка WD 40 и силиконовая смазка.
• 4 сальника свечных колодцев.
• Очиститель двигателя.

Подготовив все необходимое, можно смело приступать к работе. Вообще процесс по замене прокладок колодцев можно разделить на несколько этапов:

1. Снятие клапанной крышки.
2. Демонтаж колодцев.
3. Снятие старых уплотнительных колец и установка новых.
4. Обратная сборка.

Более подробная инструкция

Ниже мы детально рассмотрим, как устранить масло в свечных колодцах 2112-го ВАЗа и других моделей машин Волжского автозавода.

Итак, с чего начать работу? Сначала следует снять пластиковую крышку двигателя и ресивер. Все отверстия, которые есть во впускном коллекторе, закрываются крышками (это нужно нам для того, чтобы предотвратить проникновение посторонних предметов в деталь). Далее демонтируется модуль зажигания, а также шланг вентиляции картера с патрубка крышки цилиндрового блока. Затем при помощи ключа на 10 откручивается болт кронштейна разъема жгута провода форсунки. Накидным ключом на 8 откручивается 15 крепежных винтов на крышке блока цилиндров (ее еще называют клапанной). После этого с машины извлекается сама крышка блока.

Проверяем гидротолкатель

Далее необходимо проверить гидротолкатель. Как это сделать? Все очень просто – при помощи выколотки из мягкого металла (либо простой отверткой) просто нажмите на него и проследите его дальнейшее состояние. В идеале гидротолкатель должен прижиматься с большим усилием.

Как же заменить данную деталь?

Поскольку пренебрегать заменой гидротолкателя в ходе решения нашей проблемы мы не можем, пару слов посвятим замене этого устройства.

Первым делом необходимо снять зубчатые шкивы распредвала и провод с датчика лампы давления масла. Далее накидным ключом на 8 откручивается 20 крепежных болтов корпуса подшипников данного вала.

Болт, соединяющий штангу с кронштейном задней опоры двигателя, также необходимо извлечь. Далее на том же месте извлекаются 3 гайки при помощи ключа на 15. После этого кронштейн задней опоры не будет надежно закреплен, и его можно смело снимать (как и корпус подшипников распредвала). Из последнего вынимаются направляющие трубы свечей зажигания. Далее из корпуса вынимаются распределительные валы. Не забывайте про сальники.

На следующем этапе демонтируются 2 задние заглушки блока цилиндров и корпуса подшипников распредвалов. Чтобы снять гидротолкатель, к торцевой его части прикладывается магнит, и деталь успешно извлекается из гнезда головки.

Перед сборкой головка блока цилиндров тщательно очищается от грязи, а корпус подшипника распредвала – от масла и старых герметиков. Далее кулачки валов и опорные шейки смазываются новым моторным маслом.

На поверхность корпуса подшипников, который сопрягается с ГБЦ, 2-миллиметровым жгутиком наносится специальное вещество (герметик) "Локтайт № 574". Далее корпус устанавливается обратно на место.

Теперь необходимо смазать уплотнительные кольца и установить направляющие трубы в отверстия ГБЦ и корпуса подшипников. После этого запрессовываются новые сальники распределительных валов, а с обратной стороны блока устанавливаются заглушки.

Прежде чем устанавливать крышку головки цилиндров, на ее поверхность необходимо нанести герметик (тот же самый "Локтайт", который устраняет масло в свечных колодцах). «Приора ВАЗ» , однако, может ремонтироваться и другим способом. Каким именно – читайте далее в статье.

Что делать, если образовалось в свечных колодцах масло? Устранение проблемы альтернативным способом

Рассмотрим более быстрый метод устранения проблемы, который будет происходить без демонтажа ресивера и крышки клапанов. Однако здесь нам понадобится специальный инструмент. И вот тут у многих автолюбителей возникают сложности. Дело в том, что этот инструмент (речь идет о съемнике уплотнительных колец свечного колодца) очень трудно найти в магазинах, поэтому зачастую водителям приходится мастерить его собственноручно.

Как изготовить съемник?

Все очень просто и дешево. Для сборки данного инструмента вам нужно иметь металлическую шпильку длиной не менее 15 сантиметров, кусок резинового шланга диаметром 20-25 миллиметров, несколько шайб, гаек и одну втулку. Что со всем этим делать? Сначала на длинную шпильку надевается шайба, затем резинка, втулка и гайки. Все — съемник уплотнительных колец свечного колодца успешно изготовлен! Себестоимость такого инструмента составляет не более 100 рублей, а сделать его можно практически за несколько минут. Так вы очень быстро удалите масло в свечных колодцах. «Приора» и многие другие модели отечественных автомобилей ремонтируются именно при помощи данного инструмента.

Обратите внимание на то, чтобы резинка была зажата с обеих сторон шайбами. При этом диаметр последних должен быть максимально близок к ширине самого свечного колодца. В противном случае зажатая резинка будет вылезать в зазор между колодцем и шайбой, а этого нам не нужно.

Тяговая ручка изготавливается из вентильной гайки. Нижняя шайба должна упираться в наконечник шпильки, а верхняя – поджимается втулкой.

Итак, приступаем к ремонту. Сначала съемник вставляется в свечной колодец, после чего нижняя гайка затягивается до того момента, когда осевое перемещение инструмента даст нам возможность вытащить колодец. После небольших усилий стакан будет успешно изъят.

В ходе выполнения работ обратите внимание на то, чтобы у вставленного съемника резиновая деталь не выступала по высоте за колодец. Аналогично первому случаю, мы устанавливаем новые сальники, смазываем из маслом и собираем в обратной последовательности. Кстати, процесс по установке отнимет у вас меньше времени, чем при демонтаже.

Нюансы при выполнении работ

Во-первых, резинка инструмента должна погружаться в свечной колодец в полном размере. В противном случае она будет постепенно расширяться, и извлечь стакан у вас не получится.

Во-вторых, при снятии колодца есть вероятность смещения крышки клапанов, что впоследствии может заблокировать выход ключа. Но поскольку толщина стенки стакана слишком маленькая, при помощи длинной тонкой отвертки упомянутую деталь запросто извлечь.

В-третьих, при вытаскивании свечного ключа нужно следить за тем, чтобы старый нижний сальник не соскочил с места.

Подводим итоги

В первом случае на выполнение всех необходимых работ мы потратили порядка 4 часов времени и около полутора тысяч рублей. Пользуясь вторым способом, на ремонт вы потратите не более 1.5 часов, так как необходимость в снятии и обратной установке ресивера и крышки клапанов будет исключена.

Итак, мы выяснили, почему образовывается в свечных колодцах масло и как эту проблему устранить своими руками. Не ломайтесь!
