Установка подрамника раздаточной коробки нива 21214

Содержание

Уменьшение вибрации от раздатки: установка подрамника на Ниву

Всем знакомая Нива

При всей своей популярности Нива 2121 имеет ряд недостатков. Одной из самых распространенных проблем этого внедорожника является повышенная вибрация в салоне. Причем чем больше эксплуатируется автомобиль, тем вибрация становится более ощутимой.

Причиной повышенной вибрации является конструктивно неправильное решение закрепления раздаточной коробки (раздатки). Дело в том, что эта коробка на Ниве крепится посредством сайлентблоков непосредственно к днищу. А поскольку во время работы вибрация у раздатки значительная, то все это передается в салон.

В результате сильная вибрация сказывается на трансмиссии, она быстрее изнашивается. Металл днища в районе крепления раздатки хоть и усилен, но из-за сильной вибрации со временем происходит разрушение днища вследствие воздействия вибрации.

Часто владельцы Нива 2121, чтобы уменьшить вибрацию в салоне, устанавливают подрамник под раздатку. Данное приспособление изготавливается из металла. Подрамник Нива принимает на себя любое вибрационное воздействие от раздаточной коробки.

Преимуществ у подрамника достаточно:

  • Воспринимает на себя колебательные движения раздатки.
  • Защищает ее корпус от возможного повреждения при движении по бездорожью.
  • При правильной его установке смещение оси между раздаточной коробкой и коробкой передач практически отсутствует, что положительно сказывается на долговечности работы обоих агрегатов трансмиссии, а также карданных и промежуточных валов.

Как сделать подрамник раздатки на «Ниву» своими руками

Такое приспособление, как подрамник, имеет массу преимуществ, главным из которых, как мы уже отметили, является снижение шума и вибраций в салоне. Кроме этого, данное устройство является единственной защитой нижней части раздаточной коробки.

К слову, на конвейере «Нива» уже снабжается специальными креплениями к полу, которые позволяют монтировать опоры на раздаточную коробку. Таким образом, установка подрамника раздатки на «Ниву» отнимет у автолюбителя не более 30 минут. Другие дело – собственноручное изготовление данной детали (в таком случае с работой можно провозиться и несколько суток).

Как сделать подрамник на ниву?

Для поглощения излишних вибраций стоит установить подрамник на ниву 2121. Собрать эту металлическую конструкцию можно даже в домашних условиях. Как же ее сделать и закрепить под кузовом шевроле нивы и других моделей ВАЗ?

Подрамник для автомобиля Нива

Ставим подрамник на Ниву 21214: подробная инструкция с чертежами

Подрамник для автомобиля Нива

Особенность обусловлена не только специфическими конструктивными решениями узла, но и способом крепления детали к автомобилю. Так, вместо монтажа на силовые компоненты кузова, как это принято в мировом автомобилестроении, инженерами реализован способ связи через сайлентблоки непосредственно к полу машины.

Результат – высокими темпами разрушающееся днище в точках зацепа и «расколбас» на скоростях выше 80 км/ч.

Один из способов снять напряжение – установка подрамника раздаточной коробки на Ниву. При этом владелец заметит снижение вибрационной нагрузки, увеличение естественного срока службы, а также защищенности трансмиссии.

Из минусов – относительная сложность воплощения идеи и уменьшенный на 2-3 см дорожный просвет (исправляется лифтом подвески).

Проблема с тряской

Подрамник

Многие водители, которые в своем распоряжении имеют ВАЗ 2121 Нива, сталкивались с тем, что кабина сильно вибрирует во время езды, особенно по бездорожью или на большой скорости. Вибрации, которые распространяются почти по всему салону, доставляют множество неудобств и постоянный дискомфорт. Технически это не исправили, поэтому народным умам пришлось самостоятельно искать выход из сложившейся ситуации.

Готовый защитный металлический каркас Нива комфорт подойдет для моделей 2121, 21213, 21214. Основное предназначение защитной детали — свести на нет всю вибрацию от раздатки. Но пользы от установки подрамника на ниву оказывается куда больше:

  • появляется защита для раздаточной коробки во время езды по бездорожью;
  • уменьшается уровень шума в салоне;
  • увеличивается срок эксплуатации деталей, которые раньше повреждались от излишней вибрации;
  • если добавить несколько деталей, получится отличная защита картера и двигателя Нивы.

После установки подрамника раздатки слегка уменьшится дорожный просвет, но при этом ехать в машине будет куда комфортнее.

Недостатки

Основной минус подрамника – это уменьшение дорожного просвета автомобиля (на несколько сантиметров). Но все же на проходимости внедорожника этот апгрейд практически не сказывается.

Основной минус подрамника – это уменьшение дорожного просвета автомобиля (на несколько сантиметров). Но все же на проходимости внедорожника этот апгрейд практически не сказывается.

Скорее всего, отсутствие рассматриваемого элемента в заводской комплектации автомобиля объясняется сложной производственной технологией (для изготовления данного устройства используется специальная

Впрочем, сколько бы причин мы ни называли, факт остается фактом: устанавливается подрамник раздатки на «Ниву» только усилиями самих автовладельцев. Даже на СТО не каждый берется за их изготовление или монтаж.

Преимущества использования

Такое приспособление, как подрамник, имеет массу преимуществ, главным из которых, как мы уже отметили, является снижение шума и вибраций в салоне. Кроме этого, данное устройство является единственной защитой нижней части раздаточной коробки.
К слову, на конвейере «Нива» уже снабжается специальными креплениями к полу, которые позволяют монтировать опоры на раздаточную коробку. Таким образом, установка подрамника раздатки на «Ниву» отнимет у автолюбителя не более 30 минут. Другие дело – собственноручное изготовление данной детали (в таком случае с работой можно провозиться и несколько суток).

Снятие раздаточной коробкиРис. 32. Раздаточная коробка: а - коробка в сборе; б - привод коробки; 1 - ведомая шестерня; 2 - подшипники дифференциала; 3, 34 - пружинные шайбы; 4, 31 -стопорные кольца. 5 - муфта блокировки дифференциала; 6 - зубчатый венец корпуса дифференциала; Рис. 32. Раздаточная коробка: а - коробка в сборе; б - привод коробки; 1 - ведомая шестерня; 2 - подшипники дифференциала; 3, 34 - пружинные шайбы; 4, 31 -стопорные кольца. 5 - муфта блокировки дифференциала; 6 - зубчатый венец корпуса дифференциала;

Изготовление по схеме

Хотя рынок не испытывает недостатка в предложениях, возможно сэкономить, изготовив подрамник на ниву 2121 своими руками по чертежам.

В процессе создания понадобится 4 мм лист холоднокатаной стали 0,525х0,350 м, уголки 35х35, 70х50, 70х70 длиной 0,7 м, 0,4 и 0,4 м соответственно, а также 0,73 метровый швеллер 16. В качестве крепежа используются болты М8, М10, М12х1,25 и М12х1,5.

Материалы, инструменты и чертежи

Защита в основном используется для моделей 21214, 2121, 21213, которые имеют проблемы с вибрацией. Чтобы собрать подрамник на ниву своими руками для раздаточной коробки, вам понадобятся металлические швеллера, уголки, болты и лист тонкого металла в качестве основных материалов. Помимо материалов, нужно раздобыть схемы или чертеж подрамника.Самая простая конструкция состоит из двух поперечных деталей и двух перекладин, которые их соединяют.Из инструментов стоит подготовить:

  • болгарку;
  • дрель;
  • измерительные приборы — штангенциркуль, линейку;
  • крен;
  • молоток.

Для защиты от металлических опилок стоит взять защитную одежду из плотной ткани.

Существует несколько вариантов конструкции, поэтому количество швеллеров и уголков может измениться в зависимости от чертежа.

• Штангенциркуль и линейка;

подрамник на ниву своими руками чертежи фото

Альтернативный вариант тюнинга допустим с применением не уголков, а квадратного профиля сечением 60х30 или 40х25.

Встречаются идеи размещения РК и КПП на одной «рамке».

Самодельная конструкция

Многие делают подобный подрамник на Ниву своими силами. Вначале нужно выполнить чертеж подрамника. Простейшая конструкция состоит из двух поперечин и соединяющих их двух перекладин.

Расстояние между перекладинами должно быть точно такое же, как и расстояние между точками крепления раздатки к днищу. В самих перекладинах делаются отверстия, к которым будет крепиться раздаточная коробка. Для усиления конструкции можно во внутренних углах между перекладинами и поперечинами вварить раскосы из металлических уголков.

Такая конструкция будет закрепляться не к днищу, а к лонжеронам, поэтому длина у них должна соответствовать расстоянию между лонжеронами. Сделав чертеж, можно создать данное устройство на Ниву своими руками. В зависимости от пожелания владельца, можно сделать его разборным, на болтовом креплении.

Достоинством такого подрамника будет возможность заменить поврежденный элемент, не снимая всю конструкцию с автомобиля. Недостатком же будет потребность постоянного мониторинга состояния болтового соединения. Сварная же конструкция подрамника не требует постоянного контроля, но в случае повреждения его придется полностью заменять.

Далее следует определиться, каким способом будет крепиться подрамник под раздатку к лонжеронам. Есть возможность закрепить его к боковой поверхности подрамника. Для этого в боковой поверхности потребуется просверлить сквозные отверстия в местах крепления.

Достоинством фиксирования в боковую поверхность лонжерона является возможность дополнительно в местах крепежа установить сайлентблоки, которые еще больше будут гасить колебания, идущие от раздатки. Минусом же является потребность проведения дополнительных расчетов диаметра болтов, с помощью которых конструкция будет крепиться к лонжерону, поскольку в данном случае на них будет воздействовать сила на срез. Болт слишком маленького диаметра, скорее всего, быстро разрушится из-за вибрации.

Устанавливаем на внедорожник «Нива Комфорт » подрамники раздатки: куда крепится защита?

Она монтируется на уголки в нижней части устройства. Что касается типа соединения, то он, аналогично двум вышеперечисленным вариантам, является болтовым. Однако отверстия в теле боковых частей устройства и нижней части уголков выполнены по резьбовому принципу. Защитный лист – часть силовой конструкции, который образует своего рода короб и придает подрамнику большую прочность. Соответственно, коробка будет менее уязвимой к различным механическим повреждениям, что положительно отобразится на проходимости «Нивы».

Подрамник под РК (+ мануал по установке) — Лада 4×4 3D, 1.7 л., 2001 года на DRIVE2

Очередной улучшайзинг машинки, а именно изготовление и установка подрамника под раздаточную коробку. Как всегда данной задачей занимался мой друг и товарищ Дима (Raketa)

. Он изготовил и установил её, за что ему огромное спасибо!

Как видно из фото, конструкция достаточна проста и надежна, испытана уже много раз и получившая ряд положительных отзывов.

Установка занимает минут 15-20, если конечно не отвлекать «умными» вопросами механика )) Сначала откручиваем подушки от существующего крепежа и переворачивает их. Стоковый крепеж можно спилить болгаркой, а можно и не спиливать ))

И размещаем подрамник:

Итого подушка располагается на подрамнике вот так:

Все размещаем, и крепим четырьмя болтами с шайбами к лонжерону, напрямую в салон :

Далее немного загибаем глушитель при помощи стойки:

После настраиваем расположение РК на подрамнике: ставим РК на нейтраль включаем 5 передачу и гоняем движку на 3000-4000 оборотах.

Определившись с идеальным расположением РК — её прикручиваем к подрамнику:

Вот и все, немного прокатившись — подтянули все болты. Результат очень радует, нет этой стоковой вибрации, т.к. РК установлена не в пол, где тонкий металл, а на подрамник и лонжи, которые намного толще.

Огромное спасибо: Диме (Raketa)

за мастерство и работу, а так же
СТО «Ангар18″4x4club
за предоставленную возможность сделать это в хороших условиях!

Подготовка.

1. После первичной подготовки элементов проводится финишная обработка и соединение в единую конструкцию:1. В швеллере в соответствии со схемой выпиливаются прямоугольные окна, заканчивающиеся не ближе, чем 0,8 см к краю кромки. Устраняются скосы (фаски);

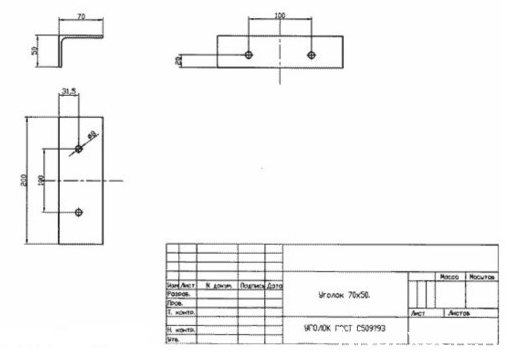

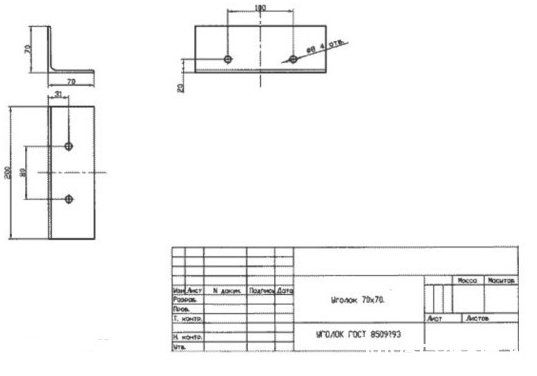

2. В уголках размером 70х50 или 70х70 изготавливаются отверстия под болтовое соединение, после чего прихватываются сваркой.

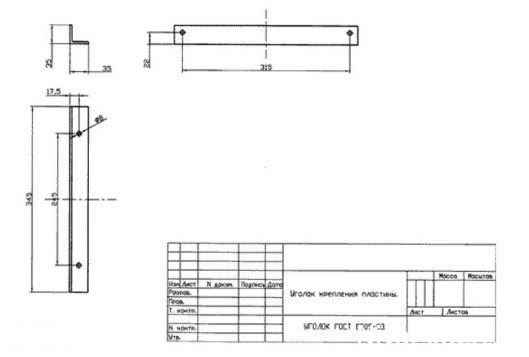

3. За нижнюю кромку швеллера фиксируются уголки 35х35 см, к которым привариваются листы для защиты от ударов и грязи. В последних, с целью доступа к сливной пробке и регулярной чистки, вырезаются сервисные отверстия.3. За нижнюю кромку швеллера фиксируются уголки 35х35 см, к которым привариваются листы для защиты от ударов и грязи. В последних, с целью доступа к сливной пробке и регулярной чистки, вырезаются сервисные отверстия.

Другие варианты монтажа устройства

Смонтированное устройство

Установленная деталь на машине

Другой способ закрепления конструкции к лонжерону подразумевает фиксации его к нижней поверхности лонжерона. Для этого тоже делаются отверстия в местах крепежа, но только в верхней и в нижней поверхностях лонжерона. В этом случае особо к диаметру болта крепления придираться не стоит, поскольку воздействия на него не будет. Но и установить дополнительные сайлентблоки для гашения колебания будет невозможно.

Еще одним дополнительным элементом, который можно установить на конструкцию, является специальная эластичная опора коробки. Считается, что она позволяет лучше выставить положение коробки относительно КПП. Но в некоторых случаях обходятся и без нее. Все зависит от пожелания владельца.

Некоторые автолюбители всю эту конструкцию закрывают листом металла, который дополнительно защищает раздаточную коробку от загрязнения и возможного повреждения при движении по бездорожью.

Недостатком же подрамника, устанавливаемого на Ниву, является снижение дорожного просвета в районе раздаточной коробки.

Дополнительные отверстия

Под сливной пробкой дополнительно вырезаются окошко для слива масла. Сверлить отверстия можно в любом удобном для вас месте, не заморачиваясь с точностью разметки. Также автолюбители делают технологические окошки для слива образовавшейся меж боковин швеллера воды и попавшей туда грязи. Защита усиливается уголками, которые крепятся к опоре коробки и лобовой части всего устройства. Такая конструкция убережет раздатку от всевозможных ударов об пни, рвы и прочие препятствия, которые могут привести к деформации подрамника.

Делаем подрамник на ниву своими руками по чертежам

Для устранения различных вибраций и шумов в автомобиле Нива Шевроле возможна установка подрамника. Подрамник снижает усилие, передаваемое от раздатки на кузов автомобиля. Крепление раздатки минимизирует угловые колебания в продольно-вертикальной плоскости кузова. Подрамник смещает путь, по которому исходят вибрации и шум в кузов. Так называемая монолитная рама позволяет дополнительно увеличить регулирование по осям, значительно разгружает пол. Рама является идеальной защитой картера.

Варианты сборки

Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

Подрамник на ниву своими руками

Вот три варианта сборки:

  1. Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них.
    Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения.
    Между собой части каркаса можно сварить или соединить болтами.
    Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
  2. В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением.
    Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.
  • две детали размещается вдоль, а две поперек, чтобы в образованный квадрат вмещалась раздатка;
  • все детали соединяются между собой болтами М10 по 1 штук на каждое пересечение;
  • к концам продольных деталей приварить уголки, чтобы сделать место для соединения с дном Нивы, просверлить в уголках отверстия для болтов.

Как можно усовершенствовать устройство для экстремальной езды?

Как сделать подрамник раздатки на "Ниву" своими руками

В данном случае можно поменять профиль боковин устройства, что сделает его более плоским и прочным. Уголки привариваются не только к кронштейнам раздаточной коробки, но и на боковые полки швеллера. Еще они крепятся вовнутрь последнего элемента. На выходе у вас должна получиться рамка из четырех уголков.

Многообразие конструктивных решений

Есть несколько вариантов конструктивного решения этого узла автомобиля: от полностью сварных подрамников до приспособлений с множеством болтовых соединений. Существуют проекты цельных монолитных креплений для «раздатки» и КПП, можно приобрести уже готовые устройства типа «Нива Комфорт». Одним из самых простых и очень надёжных подрамников считается приспособление, выполненное из прочного швеллера, уголка и стальной защитной пластины. Рассмотрим технологию самостоятельного изготовления и монтажа этого устройства более подробно.

Виды подрамников на «раздатку» автомобиля «Нива»

Установка деталей и защита нижней части

Нива 21214 и большинство новых моделей этой серии имеют крепления для установки защитных обвесов, поэтому с монтажом подрамника проблем возникнуть не должно. Заводские варианты, по типу каркаса Нива комфорт уже имеют готовые крепления и их нужно только прикрутить в нужное месте. Для монтажа самоделок возможно придется дополнительно делать места креплений. Можно, конечно, прикрутить все прямо к каркасу нивы, но делать это не рекомендуется.

На Ниву своими руками можно сделать и другие защитные детали. Например, защита картера двигателя в виде пластины, которая размещается недалеко от раздаточной коробки, очень легко изготавливается даже в домашних условиях. Ее можно удобно прикрепить к подрамнику раздатки, создавая, таким образом, целый защитный комплект.

Если вы часто используете ниву для поездок по бездорожью, то вам понадобится собрать защитный комплект № 2 сложной конструкции. Он обеспечивает комплексную защиту нижней части кузова и отлично прикрывает даже крепление раздатки. К сожалению, в продаже есть только №1 — Нива Комфорт, который не способен обеспечить хорошую защиту днища от повреждений извне.

Покупной подрамник легче установить самостоятельно, но он легко гнется. Если вы часто путешествуете по горам или проселочным дорогам, лучше использовать армированный вариант конструкции. То же самое касается и покупной армированной пластины для двигателя. Если хотите оснастить свою ниву защитной системой, лучше сделать все детали самостоятельно по чертежам.

Какие опасности могут подстерегать автолюбителя во время езды?

Как показывает практика, даже такое устройство, как подрамник, не гарантирует 100-процентную защиту раздатке и иным узлам автомобиля во время движения по бездорожью. Поэтому если вы часто эксплуатируете «Ниву» в сельской местности, где существует опасность «подцепить» пень или еще какой-то предмет, который сложно заметить в некошеной траве, устанавливайте на подрамник специальную защиту, о которой мы говорили в предыдущем абзаце. Тогда риск деформации раздатки снизится к нулю. Если же такой защиты не будет, испортится и подрамник, и сама коробка.

Итак, мы выяснили, как изготовить подрамник раздатки на «Ниву» своими руками. А нужен он вам или нет — решайте сами.

Итак, мы выяснили, как изготовить подрамник раздатки на «Ниву» своими руками. А нужен он вам или нет — решайте сами.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Заключение по теме

Все необходимые чертежи находятся в свободном доступе, понадобится лишь подобрать качественные материалы и инструмент.

Подрамник для автомобиля Нива

На подрамнике не стоит останавливаться, лучше сразу дополнительно установить защиту на другие проблемные участки каркаса, чтобы не приходилось по несколько раз поднимать машину.Покупные защитные обвесы хорошо подойдут, если вы ездите в основном по городским дорогам без камней. Если же вы хотите улучшить свою Ниву для поездок за городом или для ралли, придется собирать армирование вручную.

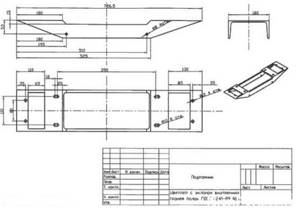

Чертежи подрамника на Ниву фото

Защита в основном используется для моделей 21214, 2121, 21213, которые имеют проблемы с вибрацией. Чтобы собрать подрамник на ниву своими руками для раздаточной коробки, вам понадобятся металлические швеллера, уголки, болты и лист тонкого металла в качестве основных материалов. Помимо материалов, нужно раздобыть схемы или чертеж подрамника. Самая простая конструкция состоит из двух поперечных деталей и двух перекладин, которые их соединяют. Из инструментов стоит подготовить:

  • болгарку;
  • дрель;
  • измерительные приборы — штангенциркуль, линейку;
  • крен;
  • молоток.

Для защиты от металлических опилок стоит взять защитную одежду из плотной ткани.

подрамник раздатки на ниву своими руками

Существует несколько вариантов конструкции, поэтому количество швеллеров и уголков может измениться в зависимости от чертежа.

Для устранения различных вибраций и шумов в автомобиле Нива Шевроле возможна установка подрамника. Подрамник снижает усилие, передаваемое от раздатки на кузов автомобиля. Крепление раздатки минимизирует угловые колебания в продольно-вертикальной плоскости кузова. Подрамник смещает путь, по которому исходят вибрации и шум в кузов.

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный.

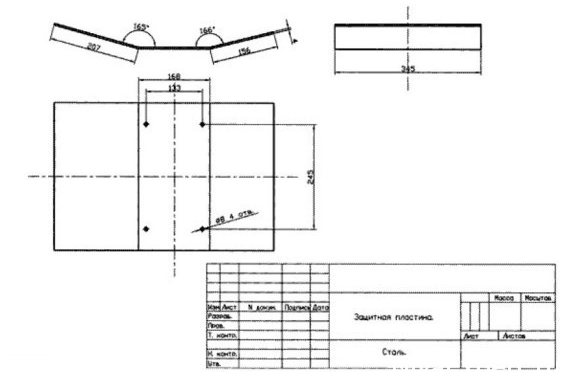

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП.

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

  • ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
  • разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
  • затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

Модификация конструкции.

Для усиления подрамника и снижения высоты профиля (до 2-х раз) возможно дополнительное оснащение 4 уголками боковых полок швеллера на уровне отверстия под раздаткой с последующим отсечением боковин до полки уголка.

Более тонкая настройка обеспечивается соединением лонжерона и подрамника через муфты/втулки.

Способы усиления конструкции

Если машина часто эксплуатируется в экстремальных условиях, необходимо принять некоторые меры для усиления прочности фиксации. Например:

  1. Изменить профиль боковых частей швеллера, сделав его ниже.
  2. Установить дополнительные уголки. Их приваривают к боковым полкам.
  3. Укрепить защитную пластину уголками.

Если возникли вопросы при монтаже подрамника, следует посмотреть следующее видео:

Если имеются хотя бы начальные знания о строении и деталях автомобиля, сделать и смонтировать крепления для раздаточной коробки не составит труда. Важнее всего подобрать качественные материалы и правильно выполнить монтаж. Тогда крепления прослужат долго.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

Технические характеристики

В качестве основы для внедорожника используется несущий кузов, где роль подвески отведена независимой пружинной конструкции, размещенной на парных поперечных рычагах. Зависимая задняя подвеска характеризуется 5-штанговой пружинной системой. Новшеств в оформлении тормозов также не предусмотрено: передние – дисковые, задние – барабанные. Тормозная система дополняется вакуумным усилителем. Что касается рулевого механизма, то здесь установлена рейка с гидроусилителем.

Размер авто:

  • длина – 3,919 метра;
  • ширина – 1,8 метра;
  • высота – 1,652 метра;
  • колесная база – 2,45 метра.

Независимо от выбранной модификации внедорожника появляются механический постоянный привод, блокируемый дифференциал, двухскоростная раздаточная коробка. Модель отличается высоким клиренсом, который в сочетании с полным приводом и компактными размерами обеспечивают вездеходность автомобиля с устойчивостью на поворотах. В то же время, автолюбители ценят эту версию за возможность буксировки прицепа весом до 1 200 килограмм.

Помимо этого нельзя проигнорировать вместительный багажный отсек, позволяющий единовременно перевозить 320 литров груза. Сложение второго ряда дает скромную прибавку – увеличивая пространство вдвое. Инженеры продумали конструкцию таким образом, чтобы порог и дверной проем не мешали погрузке.

Несмотря на ожидание поклонников расширения моторного ряда, Шевроле Нива была представлена только с одним силовым агрегатом. Судя по грядущему обновлению, эта модификация навсегда войдет в историю только с одним двигателем – 1,7-литровым четырехцилиндровым рядным мотором с 16 клапанами ГРМ. Он отвечает экологическому стандарту и относится к Евро-4.

Предельная мощность составляет 80 л.с. и 127 Нм крутящего момента. Вместе с ним ставится пятискоростная механическая коробка, способная разогнать авто до 140 км/ч. Назвать внедорожник динамичным не получится, поскольку засечь первую «сотню» на спидометре можно будет не раньше чем через 19 секунд. Расход в смешанном цикле 10,8 литра.

Местоположение и функции раздаточной коробки

Расположение раздатки

Раздаточная коробка прикрепляется прямо к днищу автомобиля. Но прибор сильно вибрирует в процессе движения. Поэтому необходима хорошая фиксация.

Раздаточная коробка выполняет следующие функции:

  1. Распределение крутящего момента между ведущими мостами так, чтобы проходимость машины была высокой без возникновения циркуляций мощности.
  2. Усиление крутящего момента колес при большом сопротивлении. Например, на неровных или крутых дорогах.
  3. Обеспечение стабильного движения автомобиля на низкой скорости.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Полные технические характеристики chevrolet niva – сводная таблица

Параметр Шевроле Нива 1.7 80 л.с.
Двигатель
Код двигателя 2123
Тип двигателя бензиновый
Тип впрыска распределенный
Наддув нет
Количество цилиндров 4
Расположение цилиндров рядное
Количество клапанов на цилиндр 2
Объем, куб. см. 1690
Мощность, л.с. (при об/мин) 80 (5000)
Крутящий момент, Н*м (при об/мин) 127.5 (4000)
Трансмиссия
Привод полный
Коробка передач 5МКПП
Подвеска
Тип передней подвески независимая многорычажная
Тип задней подвески зависимая
Тормозная система
Передние тормоза дисковые
Задние тормоза барабанные
Рулевое управление
Тип усилителя гидравлический
Шины
Размер шин 205/75 R15 / 205/70 R15 / 215/65 R16
Размер дисков 6.0Jx15 / 6.0Jx15 / 6.5Jx16
Топливо
Тип топлива АИ-95
Экологический класс Евро-5 (Евро-4*)
Объем бака, л 58
Расход топлива
Городской цикл, л/100 км 13.2 (14.1)
Загородный цикл, л/100 км 8.4 (8.8)
Смешанный цикл, л/100 км 10.2 (10.8)
Габаритные размеры
Количество мест 5
Количество дверей 4
Длина, мм 4048
Ширина, мм 1770
Высота, мм 1652
Колесная база, мм 2450
Колея передних колес, мм 1466
Колея задних колес, мм 1456
Передний свес, мм 721
Задний свес, мм 748
Объем багажника (мин/макс), л 320/650
Дорожный просвет (клиренс), мм 200
Геометрические параметры
Угол въезда, градусы 37
Угол съезда, градусы 35
Масса
Снаряженная (мин/макс), кг 1410
Полная, кг 1860
Максимальная масса прицепа (оборудованного тормозами), кг 1200
Максимальная масса прицепа (не оборудованного тормозами), кг 600
Динамические характеристики
Максимальная скорость, км/ч 140
Время разгона до 100 км/ч, с 19.0

А еще интересно: Как работает раздатка на ниве шевроле || Переключатель раздатки нива шевроле
* – в скобках указаны данные двигателя до модернизации 2020 года.

Инструмент стандартный:

• Штангенциркуль и линейка;

Альтернативный вариант тюнинга допустим с применением не уголков, а квадратного профиля сечением 60х30 или 40х25.

Встречаются идеи размещения РК и КПП на одной «рамке».

Конструктивное описание системы подавления вибраций «Нива-Комфорт»

Автомобиль содержит раму (3), выполненную из двух частей (4) и (5) с двумя эластичными опорами (7) и (8), прикрепленными к полу (2) кузова (1) автомобиля.

Коробка передач (16) жестка связана с частью (5) рамы (3). Эластичные опоры (20) и (21) раздаточной коробки (19) установлены на части (4) рамы (3). Дополнительная эластичная опора (24) жестко закреплена на раздаточной коробке (19) и жестко связана с частью (4) рамы (3).

Три эластичные опоры (20), (21) и (24) обеспечивают однозначное положение раздаточной коробки (19) относительно коробки передач (16). При любых режимах движения автомобиля выходной вал коробки передач (16), ведущий вал раздаточной коробки (19) и соединительный вал (22) остаются соосными, что обеспечивает уменьшение вибрации и долговечность двигателя.

Чертеж подрамника нива комфорт

Конструкция рамы (подрамника) периодически усовершенствуется, поэтому возможны некоторые несовпадения с представленными чертежами, фото и описанием.

Несмотря на то что с каждым годом в России постепенно прокладываются все новые и новые дороги, бездорожья в наших краях хватает вполне. Отечественным автомобилистам порой приходится ездить по таким участкам, где в состоянии проехать только бронетранспортер. Именно поэтому в условиях пересеченной местности возникает потребность в наличии соответствующего транспорта. Наиболее дешевым и доступным внедорожником на сегодня является ВАЗ 2121 «Нива».

Альтернативные конструкции креплений от народных умельцев

Собственноручно изготовленная конструкция

Владельцы автомобилей научились делать подрамники для Нивы 21213 своими руками. Их преимущества в том, что можно заменить поврежденные детали, не снимая все устройство с машины. Но у таких систем есть и недостаток – необходимо постоянно проверять надежность фиксации болтов, поскольку они часто раскручиваются.

Установка

Для удобства монтажа автомобиль фиксируется на подъемнике или над ямой. Предварительно осуществляется консервация поверхностей (точки крепления, подрамник) защитными средствами, например, мовилем.

Готовое изделие примеряется по месту индивидуально для каждой автомашины. По периметру конструкции просверливаются 4 симметричных относительно центральной линии отверстия. Предварительно ослабив крепеж раздаточной коробки.

Разместив пластины со стороны салона, как на фото, подрамник крепится к лонжеронам болтами М12х1,25.

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Максим Коновалов
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
