Выставление грм без меток

Как выставить метки грм на ваз 2114 8 клапанов не снимая шкив генератора

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Как правильно устанавливать метки ГРМ

Большинство автомобилистов знают, что газораспределительный механизм бензиновых и дизельных моторов представляет собой довольно-таки важный узел автомобиля. В силу специфики работы ГРМ имеет ряд типичных поломок, основной из которых по праву считается замена привода, соединяющего коленвал и распредвал. На многих машинах он выполнен ремнём из качественной резины, менять который необходимо каждые 50-60 000 километров, но и цепной привод также имеет место быть и иногда требует освежения. Особых сложностей процедура замены не имеет, однако выставление установочных меток ГРМ нередко вызывает у автомобилистов некоторые проблемы. Дабы подобных не возникло у читателей нашего ресурса, в сегодняшней статье обратим внимание на порядок выставления меток ГРМ, особенности этого процесса и его сущность. Готовы? Тогда внимательно читайте представленный ниже материал.

Замена и регулировка ремня ГРМ: обеспечиваем бесперебойную работу двигателя

Важной деталью конструкции автомобиля, связывающей между собой распредвал и коленвал, является ремень газораспределительного механизма — ГРМ. Замена ремня ГРМ строго регламентирована и прописана в руководстве по эксплуатации автомобиля, однако, далеко не все владельцы авто имеют представление о том, где находится ремень ГРМ, не говоря о его функции и замене.

Как выставить мертвую точку: инструкция по установке поршня первого цилиндра в положение ВМТ такта сжатия

Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.

Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.

Рабочий цикл поршня

Как выставить ГРМ на 16-клапанном двигателе БЕЗ меток

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Сбой в работе привода распределительного вала приведет к нарушению процесса газообмена в цилиндрах. Двигатель не сможет нормально функционировать, а это чревато серьёзными последствиями для главного силового агрегата

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Как заменить ремень ГРМ, не выставляя метки

Ремень газораспределительного механизма (ГРМ) – это резинотехническая деталь, которая может растягиваться, рваться, трескаться в процессе эксплуатации автомобиля, поэтому менять его рекомендуется через каждые 50-60 тыс. км. Сама процедура не слишком сложная, но часто вызывает сложности у молодых механиков-любителей. Проблема – выставление меток для правильной работы механизма.

Для чего необходимо правильно выставить метки

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Процедура выставления меток

Прежде чем рассматривать установку меток ГРМ, крайне важно понять одну простую вещь – зачем требуется данная процедура. Для этого нужно обратиться к устройству механизма и принципам его работы. В первую очередь, отметим, что двигатель практически всех автомобилей работает в 4 такта, из которых есть два интересных именно для нас. Если говорить точнее, то речь идёт о впуске топлива в цилиндры и выпуске отработавших газов, совместно называемые газораспределением.

Суть газораспределения крайне проста – исключать одновременный впуск горючей смеси в цилиндры и выпуск из таковых газов. Любое нарушение в работе газораспределительного механизма не просто нарушает процесс распределения, но и провоцирует совместную работу совершенно несовместимых элементов двигателя. Так, обыкновенный обрыв цепи ГРМ или ременного привода способен столкнуть открытые клапана и поршни, что вызовет неизбежную порчу первых.

Для того чтобы в момент первого запуска после установки или ремонта ГРМ устройство работало чётко и с правильным газораспределением, валы мотора должны стартовать из правильных положений. Именно для регулировки такового и нужны специальные метки, выставлению которых посвящена сегодняшняя статья. Важно понимать, что неправильная установка меток может как спровоцировать нерабочее состояние двигателя, так и вывести его из строя. Учитывая эти нюансы работы ГРМ, крайне важно знать, когда нужно выставление валов, и как осуществить его грамотно.

Когда нужно определять

Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.

Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).

Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
• Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
• Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
• Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
• Другие последствия.

Инструменты, которые необходимы для работы

Установка меток – непростой процесс и при неправильном подходе Вы рискуете потратить много времени на установку детали. И это не самое страшное. Бывают случаи, когда нерадивые водители ломали двигатель и другие механизмы авто.

Прежде всего, запаситесь необходимым инструментом:

• Торцевая головка.
• Домкрат, чтобы приподнять автомобиль.
• Ключи № 17 или 19 – зависит от того какой у вас автомобиль.

Совет: лучше чтобы у вас были все диаметры ключей начиная с №10.

Большая отвёртка с плоским наконечником.

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия». Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега. Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

Замена ремня и помпы – процесс затратный в трудовом и финансовом плане. Но вся работа обойдется намного дешевле, чем ремонт вышедшего из строя двигателя по причине обрыва зубчатого механизма. Ни в коем случае не нужно экономить денежные средства и откладывать «на потом» плановое обслуживание автомобиля

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

1. Попадание моторного масла на поверхность ремня ГРМ
2. Образование течи переднего сальника коленчатого вала
3. Неисправность натяжного ролика
4. Заклинивание помпы

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня. Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа. Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

Хитрая замена ремня без использования меток

Если у вас вызывает сложности установкой по меткам или этих меток нет по заводским причинам, то есть один хитрый способ. Заключается он в том, чтобы разрезать старый ремень вдоль поверхности по всей длине и аккуратно снять одну половину.

Следите за тем, чтобы остаток ремня продолжал держаться на шестернях и никуда не сдвигался. Далее новый ремень аккуратно надевается на место старого, чтобы конструкция оставалась в фиксированном положении. Если сделать что-то не так, придется выставлять ремень по меткам.

Не все согласны с таким методом, но знать его не помешает.

Выводы

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Для исправной работы двигателя требуется корректное выставление меток ГРМ после совершения разных действий — полная замена механизма или ремонт. На СТО за такие услуги берут небольшую сумму. Но можно не тратиться и сделать выставление меток ГРМ своими руками. Как совершить процедуру на автомобилях ВАЗ, будет рассмотрено далее.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

• Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
• Во время ремонта газораспределительного механизма также требуется корректировка их положения

Также следует учитывать, что на автомобилях со спортивным распределительным валом принцип выставления приводного ремня может быть совершенно иным. Чтобы точно знать, каким образом проделывать всю работу на спортивных или тюнингованых авто, лучше всего ознакомиться с подробной информацией, которая приводится в инструкции к конкретному силовому агрегату.

Имея на руках весь необходимый инструмент, можно переходить непосредственно к проведению основной работы. Вся работа сводится к следующим действиям:

1. Снимаем аккумулятор
2. Поддамкрачиваем правое переднее колесо
3. После чего находим распредвал и коленвал
4. Затем на шкиве вала нужно обнаружить риску
5. Находим метку на блоке двигателя
6. Совмещаем две отметки путем проворачивания колеса
7. Вращаем колесо до полного совпадения двух меток

После чего в обратной последовательности собираем всё то, что было изначально снято. Этот способ подойдет в том случае, если ремень ГРМ полностью натянут. Если же совпадение рисок не происходит, придется снимать ремень и выставлять метки отдельно на коленвале и распредвале.

Как определяется ВМТ

По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.

Метка для выставления ВМТ на маховике

Метка для ВМТ на шкиве распредвала

Натяжение ремня ГРМ.

Замена ремня распределительного вала ваз 2113, сальник распредвала ваз 2115, ремень газораспределительного механизма ваз 2114. Конструкция распределительного вала. Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

1) Снимите с лицевой стороны крышку защиты ремня ГРМ.

2) Проверните коленвал, взявшись за болт крепления шкива генератора по часовой стрелке, при этом метка на маховике должна находиться напротив промежуточного разделения шкалы. Метка на шкиве распредвала должна находиться напротив метки маховика.

3) Затем поверните коленвал против часовой стрелки, чтобы метка на шкиве на распредвала перенеслась вниз от метки на маховике на 2 зуба.

4) Натяжение ремня ГРМ считается нормальным, если в промежуточной части между шкивом распредвала и шкивом коленвала, ремень ГРМ ваз 2115 можно закрутить на 90 градусов, воздействую на ремень усилием от 1,5 до 2 кгс.

5) В случае если значение натяжения отличается от нормы, прокручивайте коленвал по часовой стрелке, пока метки на распредвале и маховике не совпадут. Затем ослабьте гайку натяжного ролика, доверните коленвал на 10-15 градусов и закрутите гайку крепления оси.

6) Проверните коленвал по часовой стрелке на 2 оборота , пока метки на распредвале и маховике лада самара 2 не совпадут, затем проверните в обратном направлении , пока метка на шкиве распредвала не будет смещена на 2 зуба вниз от метки на маховике и снова проверьте натяжение ремня ГРМ ваз 2114

Метки для определения ВМТ поршней 1-го и 4-го цилиндров

• Схема привода распредвала
• 1 – шкив коленвала
• 2 –шкив насоса охлаждающей жидкости
• 3 – натяжной ролик
• 4 – тыльная защитная крышка
• 5 –шкив распредвала
• 6 – зубчатый ремень
• 7 – ось натяжного ролика
• А — установочный выступ на задней защитной крышке
• В — метка на шкиве распредвала
• С — метка на крышке масляного насоса
• D — метка на шкиве коленвала.

7) Если натяжение ремня ГРМ отличается от нормы, повторите этапы натяжения ремня ваз 2115;

8) После завершения этапов натяжения ремня, затяните гайку натяжного ролика усилием 4 кгс м, после чего установите фронтальную крышку ремня ГРМ

Нежелательно чрезмерное натяжение ремня так как это влечет за собой уменьшение срока службы подшипника помпы и подшипника натяжного ролика.

Болт шкива генератора на коленвале должен быть зажат усилием 10,5 кгс м

При натяжении ремня газораспределительного механизма ваз 2113 не разрешается поворачивать коленвал вращением шкива распредвала.

Как выставить метки ГРМ на коленвале и распредвале

На многих отечественных автомобилях, в частности на ВАЗ, данная процедура предопределяет следующие действия:

1. Снимаем старый ремень и устанавливаем новый натяжной ролик
2. Проворачиваем шкив распредвала до совпадения его метки с меткой на блоке цилиндров
3. Проворачиваем коленвал до уровня, когда метка на шкиве установится строго по вертикали
4. В корректности установки можно убедиться через специальное окно с заглушкой в картере сцепления
5. Вытащите заглушку, и посмотрите, риска на маховике расположена напротив планки блока цилиндров или нет? Если да, значит, работу можно считать завершенной

Если все было выполнено правильно, сначала надеваем ремень ГРМ на шкив коленчатого, а после на шкив распределительного вала. Также стоит сказать о том, что расположение валов не зависит от разновидности газораспределителя. Поэтому порядок замены цепи ГРМ во многом идентичен.

Признаки неправильных снятия и замены

После установки нового ремня ГРМ автовладельцы нередко фиксируют появление неприятного шума и свиста во время езды. Причин этому может быть две:

1. На ленту попадают технические жидкости. Если свист и шум появляются после холодного пуска двигателя, то велика вероятность того, что протекли либо охлаждающий состав, либо моторное масло.
2. Низкое качество установленной детали. В этом случае поможет только повторная замена ремня.

Устраняется свист и шум после замены ремня ГРМ просто — достаточно его смазать. Для этого используются специальные аэрозоли, приобрести которые можно в автомобильных магазинах.

Смазывание ремня ГРМ проводится специальным составом

Если же смазка не помогает и свист сохраняется, то придётся проверить все узлы на наличие протечек. При нахождении они устраняются, заменяются при необходимости детали, после чего сторонние шумы должны исчезнуть.

Одна из частых причин протечек — пробитая прокладка ГБЦ

Нередко после замены натяжных роликов и ремня механизма газораспределения появляется неприятный гул и вибрация двигателя. Основные причины этого — неправильно выставленные метки либо ошибки при установке балансирного ремня, который проворачивается на 180 о не в ту сторону. Устраняется вибрация проверкой меток и их повторной установкой, а также корректировкой положения балансиров.

Ремень газораспределительного механизма — расходная деталь, которая играет огромную роль в работе двигателя автомобиля. Она вполне может порваться и выйти из строя, но эта проблема решаема. Регулярная замена и правильное натяжение обеспечивают нормальное функционирование всех систем машины и гарантируют безопасность движения.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

1. Мультиметр.
2. Набор ключей и отверток.
3. Плоскогубцы (обязательно с изолированными рукоятками).

Внимание! Из-за отсутствия специального оборудования описанным методом получится проверить лишь работу цепей. Диагностика микропроцессорной части будет недоступна.

• Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
• Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

• Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Как натянуть ремень ГРМ?

Если требуется натяжение резинотехнического элемента, то для этого просто вставьте специальный ключ или отвертку в натяжной ролик. Если на самом длинном участке ключ проворачивается на 90 градусов, значит натяжение нормальное. Неспособность ключа проворачиваться станет свидетельством того, что натяжение слишком сильное, а значит, необходимо немного ослабить. В натяжном ролике ослабляется гайка, после чего вновь проверяется уровень натяжения. Свидетельством слабого уровня натяжения станет возможность проворачивания ключа вхолостую.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

• Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
• Предыдущая проблема провоцирует повреждение головки цилиндра.
• Также могут прийти в негодность направляющие втулки.
• В других элементах мотора способны появиться трещины.

• Происходит перегрев мотора.
• Способен перегореть поршневой механизм двигателя.
• Может появиться масляный остаток на свечах зажигания.

• Топливная смесь теряет зажигательный момент.

Обратите внимание! Если мотор 8 клапанов, то последствия не настолько критичные — пропадает тяга, ремень быстро изнашивается и рвется.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

1. Автомобиль хуже разгоняется.
2. Частый перегрев мотора.
3. Тяга стала значительно хуже.

Как понять, что метки сбиты, симптомы

После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.

• Пропадает тяга, приёмистость.
• Автомобиль начинает медленнее разгоняться.
• Двигатель перегревается.

В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.

Выставление ремня ГРМ своими руками

Ремень ГРМ является относительно обычным решением для приведения в действие газораспределительного механизма и другого оборудования по сопоставлению с цепью ГРМ. При всем этом служит обозначенный ремень меньше цепи, другими словами нуждается в повторяющейся подмене. Большая часть водителей знают, что при подмене ремня ГРМ выставляют по меткам приводные шкивы, что нужно для четкой синхронизации работы мотора и механизма газораспределения.

При всем этом не многим до конца понятно, как верно выставить ремень ГРМ при самостоятельной подмене и почему это так принципиально. Сходу отметим, что если ремень ГРМ стоит не по меткам, тогда происходит сбой фаз газораспределения. В итоге движок может не запуститься после таковой подмены, будет работать нестабильно либо даже возникнет поломка ДВС. В этой статье мы побеседуем о том, какие бывают симптомы некорректно выставленного ремня ГРМ, также как выставить ремень ГРМ по меткам либо без их.

Читайте в этой статье

Заключение

Произвести установку меток можно самостоятельно, понадобится минимальный набор инструментов. Однако выполнять действия следует предельно внимательно, особенно это актуально для владельцев авто с 16-клапанным двигателем. От корректной настройки зависит не только запуск мотора, но и его стабильная и эффективная работа в разных режимах. При значительном отклонении меток друг от друга автомобиль невозможно даже завести.

Газораспределительный механизм управляет фазами распределения газов двигателя. Для правильной работы мотора существуют метки, по которым нужно выставлять ГРМ. Они могут сбиваться при обрыве или замене ремня. Двигатель – инжектор, 8 клапанов на 2114 не гнёт клапана при неправильном выставлении отметок. Но обрыв ремня может привести к другим неприятным последствиям.

Процесс выставления сложен для начинающих домашних автомастеров. Пошаговая инструкция и фотографии помогут сделать его понятнее и проще.
Меток, которые должны совпасть всего две. Это-метка на распределительном валу, которую имеет шкив распредвала. Она должна совпадать с отметкой на блоке. Фото меток ГРМ представлено ниже.

Также нужно добиться совпадения отметок на распределительном валу и маховике с пометками, размещёнными на блоке. Фото метки ГРМ на маховике ВАЗ 2114 показано здесь:

Каков итог?

На приборной панели многих современных авто в случае неправильно выставленных меток в момент запуска двигателя высветится «чек». Это еще один знак того, что работа была проведена неправильно, и дальнейшая эксплуатация автомобиля нежелательна. Проскакивание ремня на один «зуб» может обернуться неприятными последствиями. Выставить правильно метки сможет даже начинающий водитель, но необходимо запастись достаточным количеством свободного времени и терпения.

Привет всем, вот я мучался с вот таким звуком месяцев 5-6

Апосля, купил ролик, готовился к замене долго и нудно и настало утро сегодняшнего дня)))))
Начал менять, открутил ролик-ослаб ремень и с"ка на 1 зубец проскочил…падла!
Я то собрал всё уже, пробую машину, а она не едет, как будто ручник стоит…разбираю снова, сделал, а она вообще не заводится((((((((((((ппц, совсем зажигание сбилось и метки ушли…
Спустя пару минут — (кушать ходил))), всё сделал, выставил метки и зажигание выставилось, всё в шоколаде…3ч потратил на всё)))))

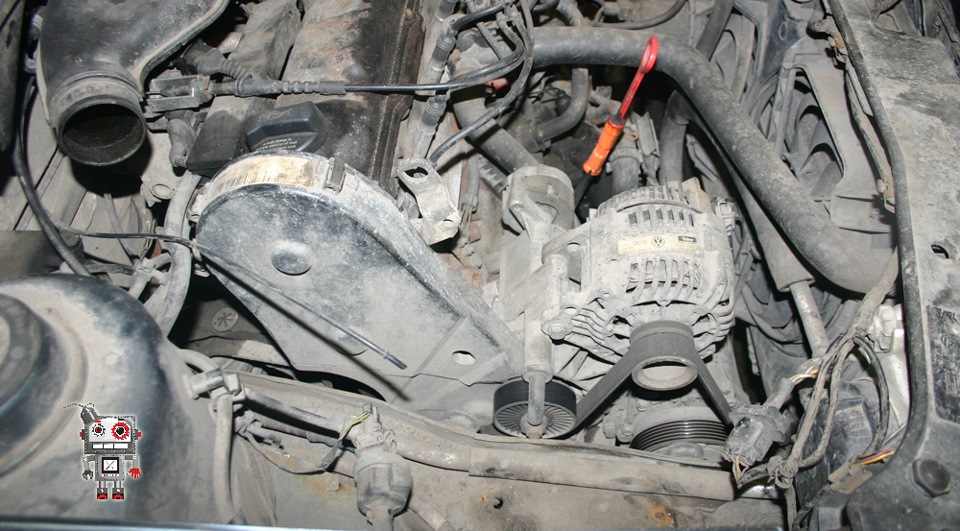

если у вас не карбюратор, то начать стоит со снятия корпуса воздушного фильтра

теперь места для работы значительно больше

снимаем ремень генератора (и кондиционера, если есть)

Ремень ГРМ является относительно простым решением для приведения в действие газораспределительного механизма и другого оборудования по сравнению с цепью ГРМ. При этом служит указанный ремень меньше цепи, то есть нуждается в периодической замене. Большинство водителей знают, что при замене ремня ГРМ выставляют по меткам приводные шкивы, что необходимо для точной синхронизации работы двигателя и механизма газораспределения.

При этом не всем до конца известно, как правильно выставить ремень ГРМ при самостоятельной замене и почему это так важно. Сразу отметим, что если ремень ГРМ стоит не по меткам, тогда происходит сбой фаз газораспределения. В результате двигатель может не запуститься после такой замены, будет работать неустойчиво или даже возникнет поломка ДВС. В этой статье мы поговорим о том, какие бывают симптомы неправильно выставленного ремня ГРМ, а также как выставить ремень ГРМ по меткам или без них.

Читайте в этой статье

Почему и когда нужно менять ремень газораспределительного механизма

Как известно, в основе ГРМ лежит распределительный вал, который расположен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала посредством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в соответствии с тактами работы двигателя.

Другими словами, на такте впуска должен открываться впускной клапан, благодаря чему в цилиндры попадает воздух или топливно-воздушная смесь (в зависимости от типа двигателя). Далее происходит сжатие смеси (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню открывается выпускной клапан для удаления отработавших газов из цилиндра двигателя. Так осуществляется процесс газораспределения.

Становится понятно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в результате чего работа двигателя будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое со временем растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают открываться в четко заданный момент по отношению к тактам работы мотора. Более того, для многих двигателей особенно опасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана попросту не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, возникают дефекты на самом поршне и т.д. В подобных случаях силовой агрегат необходимо ремонтировать, а сам ремонт потребует серьезных финансовых расходов.

Также следует учитывать и ряд факторов, которые могут существенно сократить срок службы любого ремня. Например, попадание моторного масла на ремень ГРМ в результате течей переднего сальника коленвала способно быстро привести в негодность указанный элемент привода распредвала. Проблемы с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется или быстро изнашивается.

Если заметны признаки износа ремня ГРМ или подходит срок его плановой замены, тогда мало просто установить новый элемент. Во время замены следует правильно выставить ремень. Для замены и выставления необходимо подготовить инструменты, также желательно обслуживать автомобиль на подъемнике или в гараже со смотровой ямой. Минимальным набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, желательно наличие воротка с накидной головкой и т.д.

Сущность и роль фаз газораспределения

На данный момент существуют двигатели, в которых фазы не могут изменяться принудительно, и двигатели, оснащенные механизмами изменения фаз газораспределения (например, CVVT). Для первого типа двигателей фазы подбираются эксперементально при конструировании и расчете силового агрегата.

Нерегулируемые и регулируемые фазы газораспределения

Визуально все они отображаются на специальных диаграммах фаз газораспределения. Верхняя и нижняя мертвые точки (ВМТ и НМТ соответственно) представляют собой крайние позиции поршня, движущегося в цилиндре, которые соответствуют наибольшему и наименьшему расстоянию между произвольной точкой поршня и осью вращения коленвала мотора. Точки начала открытия и закрытия клапанов (длина фазы) показываются в градусах и рассматриваются относительно вращения коленчатого вала.

Управление фазами осуществляется при помощи газораспределительного механизма (ГРМ), который состоит из следующих элементов:

• кулачковый распредвал (один или два);
• клапанный механизм;
• цепной или ременной привод от коленвала к распредвалу.

Рабочий цикл двигателя всегда состоит из тактов, каждому из которых соответствует определенное положение клапанов на впуске и выпуске. Таким образом, начало и конец фазы зависят от угла положения коленвала, который связан с распределительным валом, управляющим положением клапанов.

За один оборот распредвала коленчатый вал выполняет два оборота и его суммарный угол поворота за рабочий цикл равен 720°.

Круговая диаграмма фаз газораспределения

Работу фаз газораспределения для четырехтактного двигателя рассмотрим на следующем примере (см. картинку):

1. Впуск. На этом этапе поршень движется от ВМТ к НМТ, а коленвал поворачивается на 180º. Осуществляется закрытие выпускного клапана и последующее открытие впускного. Последние происходит с опережением на 12º.
2. Сжатие. Поршень перемещается от НМТ к ВМТ, а коленвал совершает еще один поворот на 180º (360º от начального положения). Выпускной клапан остается в закрытом положении, а впускной остается открытым, пока коленвал не повернется на 40º.
3. Рабочий ход. Поршень идет от ВМТ к НМТ под действием силы воспламенения топливовоздушной смеси. Впускной клапан находится в закрытом положении, а выпускной открывается с опережением, когда коленвал еще не дошел 42º до НМТ. На этом такте полный поворот коленвала составляет также 180º (540º от начального положения).
4. Выпуск. Поршень идет от НМТ к ВМТ и при этом выталкивает отработавшие газы. В этот момент впускной клапан закрыт (откроется за 12º до ВМТ), а выпускной остается в открытом положении и после достижения коленвалом ВМТ еще на 10º. Общая величина поворота коленвала на этом такте также 180º (720º от начальной точки).

Фазы грм также зависят от профиля и позиции кулачков распредвала. Так, если они одинаковы на впуске и выпуске, то длительность открытия клапанов также будет одинакова.

Инструмент и приспособления

Нам потребуется ключи и головки на 10, 17, а также ключ для натяжного ролика ремня ГРМ, купить можно в любом автомагазине.

Выставление по меткам.

Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз. Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала. После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался

Затем вместе со стопорной шайбой выкручивается болт крепления. Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой. Следующим этапом является демонтаж натяжителя

В случае, если нет необходимости в замене этого элемента можно произвести снятие цепи отжав плунжер с помощью отвертки. Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала. Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб. Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок. После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается. Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток. При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.

На самом деле эта работа выполняется за довольно короткое время. Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя

Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло

Подготовительные операции

Сразу видно хозяин любит свой автомобиль.

Если планируется замена помпы, то даем двигателю остыть, снимаем защиту после чего сливаем антифриз. Достаточно слить только с блока цилиндров.

Заглушка на блоке цилиндров.

Поддомкрачиваем автомобиль снимаем переднее правое колесо и пластиковый брызговик.

Зачем нужна метка маховика

В частности, по этой метке удается выставить вмт, что, в свою очередь, помогает грамотно установить, к примеру, ремень грм. Неправильность выставления меток приводит к катастрофическим последствиям – это следует помнить всегда.

Пошаговый алгоритм выставления меток грм выглядит примерно следующим образом:

• подготавливается нужный инструментарий, включающий плоскую отвертку, ключ «десятку» и подъемник;
• затем правая часть автомашины поднимается с помощью домкрата;
• снимается защита ГРС механизма, расположенная под капотом транспортного средства;
• вращается колесо машины до тех пор, пока распредвальная метка не совпадет с рисками на ГБЦ и шкиве кривошипного вала.

Вот тут и приходит «время маховика». Если его метка не совпадет с корпусом (блоком), то всем проведенным выше манипуляциям, грош цена. Увидеть метку получится через отверстие, надо будет заранее снять заглушку с КПП.

Метка маховика должна совпасть с блоком. Ассистент должен вращать коленвал, автовладелец – смотреть внимательно.

По этой же метке выставляется регулировка, если рвется приводной ремень или проводится настройка после ремонта ГБЦ.

Установка меток на силовом агрегате автомашины помогает правильно выставить УОЗ, согласовать работу ГРС механизма и системы впрыска.
