Замена глушителя на ваз 2114 своими руками

Современный автомобиль – сложная механическая конструкция, оснащённая электроникой. Определить, устранить мудрёную поломку способен профессиональный мастер. Традиционное обслуживание выполняет внимательный автолюбитель. Однако существует неисправность, заметная обычному прохожему. По дороге с рёвом проезжает автомашина. Сомнения отсутствуют – проблема в глушителе. Ознакомившись с советами, изложенными в статье, даже начинающий автослесарь поймёт, как заменить глушитель на ваз 2114.

Выхлопная система на ваз 2114 – ее устройство и ремонт

Эффективная эксплуатация автомобилей ВАЗ напрямую зависит от отлаженной системы отвода отработанного газа. Сжигание топлива невозможно представить без выхлопной системы, которая обеспечивает нормальное функционирование автомобильного двигателя. При этом конструкция из труб различного сечения отличается своей простотой.

Она препятствует попаданию газов внутрь салона, подавляет звуковые колебания мотора и уменьшает токсичность отходов. Поскольку от надежной работы глушителя зависит «здоровье» всего автомобиля, его владельцу необходимо знать устройство выхлопной системы в целом. Рассмотрим глушитель ВАЗ 2114 более подробно в обзоре.

Глушитель ваз 2114

Ремонт выхлопной системы ВАЗ 2114: замена глушителя

Глушитель ваз 2114

Устройство выхлопной системы

Функциональное строение выхлопной системы разработано таким образом, чтобы надежно регулировать отвод химических отходов за пределы автомобиля.

Читайте также:

Замена выхлопной системы ваз 2114

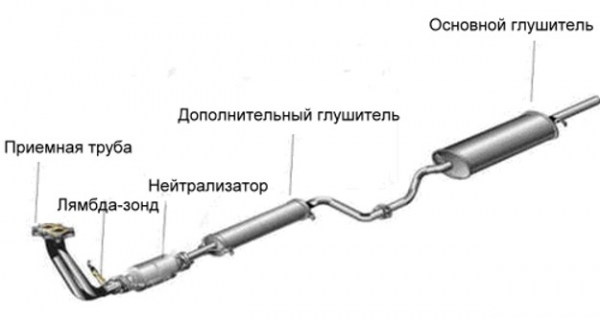

Схема глушителя ваз 2114

Газовыпускная конструкция состоит из следующих компонентов:

Коллектор выхлопа. Предназначен для унификации газовых цилиндров в единую систему. Его крепление должно быть достаточно жестким, чтобы справляться с динамической нагрузкой.
Катализатор. Предназначен для преобразования вредных химических веществ в более безопасные для здоровья человека газовые примеси. Необходимость снижения токсичности газов обусловлена экологическими нормами, предъявляемыми к передвижному транспортному средству.
Приемная труба. Соединяет два предыдущих компонента газовыпускной конструкции.
Резонатор. Его непосредственной функцией является уменьшение уровня шумов, издаваемых выхлопной системой. Достигается это посредством специальных акустических зеркал. Однако данный элемент конструкции является достаточно уязвимым местом в общем механизме, поскольку постоянно подвергается воздействию высоких температур. Нержавеющая сталь может просто прогорать. Поэтому ее необходимо периодически заваривать электродами, либо же осуществлять замену резонатора.
Глушитель 2114. Также способствует шумопоглощению во время работы двигателя.
Гофра. Эластичный шланг необходим для подавления механических колебаний, производимых двигателем. Со временем структура гофры растягивается, вынуждая владельца производить ее замену.

Конструкция

Схема

Название во многом говорит о функциях и задачах данного элемента .

Снижать шум, который производится поршневой системой силового агрегата.
Отводить отработанные газы из мотора в безопасную область, то есть за пределы кузова. Если этого не будет, газы просто начнут попадать в салон.

Система отвода отработанных газов включает в себя несколько компонентов:

Приемная труба. Это элемент глушителя, который монтируется к двигателю по средствам жесткого крепления;
Резонатор. Это первый агрегат, который принимает звуковые колебания и раскаленные газы. Его конструкция позволяет снизить активность завихрений, заставляет вредные частицы оседать, тем самым снижать уровень загрязненности потока газов, которые выходят из камеры сгорания;
Глушитель. Основная часть конструкции, представляет собой объемную камеру, выполненную из металла. Она герметично закрыта, а внутри имеются разделения на отдельные секции. Проходя через них, газ успокаивается и очищается;
Выхлопная труба. Выводит газы за пределы кузова автомобиля.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем. Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание). «Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали».

Основные неисправности

Существует множество неисправностей глушителя, но наиболее частыми являются две:

Проблема с лямбда-зондом. Лямбда-зонд — это датчик, контролирующий выброс отработанных веществ для обеспечения идеальной работы выхлопной системы. Датчик выходит из строя после стотысячного пробега. К сожалению, датчик не ремонтируется, а заменяется на новый.
Если слышится характерный стук в глушителе, то это может говорить и о том, что в самом глушителе образовалась трещина. Этот симптом подтверждает усиливающийся шум при увеличении оборотов мотора и снижающийся при выключении двигателя. Неисправность устраняется двумя способами: сваркой или полной заменой детали, причем второй вариант, конечно, надежнее.

Читайте также:

Выхлопная система из нержавейки своими руками

Для модели ВАЗ 2114 можно порекомендовать три варианта глушителей:

Комплект старого образца, который обладает неплохим качеством и стоит дешево, в комплект входят, хомут – 100 руб, и комплект для замены выхлопа, подходящий под все модели, начиная с восьмерки, заканчивая ВАЗ 2100, стоит 250 руб.
Более хорошими характеристиками обладает глушитель современного образца, закатной, но стоит он уже 1030 руб.
Идеальным вариантом станет глушитель АвтоВАЗагрегат, по цене 3191 руб. Он и прослужит долго, и справится со своей рабочей задачей на отлично.

Варианты замены

Если вы желаете обеспечить себе в будущем минимум проблем с системой выпуска газов, подыщите аналогичные заводским изделия из нержавеющей стали, так как схема выхлопных труб имеет плохую антикоррозийную защиту. От качества материалов будет зависеть срок годности конструкции, поэтому нержавейка станет самым выгодным приобретением. Для выбора подходящих комплектующих ориентируйтесь на диаметр старых труб.

Под новые стальные компоненты не забудьте докупить и уплотнительное металлографитное кольцо, а также обновить глушитель ВАЗ. Еще пригодится резиновая прокладка под систему из нержавейки.

Почему спортивная система выпуска отработавших газов не имеет смысла для ВАЗ 2114? Есть информация, что специальные трубки и глушители, которые обеспечивают прямой выход выхлопов, позволяют увеличить работу двигателя на 10-15%. Этот эффект можно наблюдать только у машин, двигатель которых имеет от 200 л. с. мощности. Для рентабельности спортивной обновы потребуется повысить еще и мощность движка. Так что тюнинг такого типа подойдет для тех водителей, которые хотят, чтобы их классика 2114 стала машиной для гонок или скоростной езды по трассе.

Разновидности автомобильных глушителей

Классифицировать агрегаты можно по материалу, из которого они изготовлены. Наиболее востребованными являются глушители из:

алюминированной стали;
нержавеющей;
и, так называемые, прямоточные.

Глушитель из нержавейки

Самым популярным считает вариант из нержавейки, поскольку он характеризуется своей простотой и бюджетной стоимостью. Универсальный глушитель на ВАЗ 2114 также возможно установить и на другие модели транспортных средств.

Читайте также:

Увеличился расход бензина ваз 2114

Более дорогостоящим вариантом представляется устройство из алюминированной стали. Однако его преимущество в том, что прослужить такой глушитель может гораздо дольше. Зачастую их изготовление осуществляется после индивидуального заказа.

Внимание! Прямоточное устройство используется на автомобилях, предназначенных для спортивных соревнований. Его конструкция разрабатывается таким образом, чтобы придать машине скоростные свойства. При этом материалом для его изготовления также служит нержавеющая сталь.

Снятие глушителя

Прежде чем приступить к замене узла, нужно приобрести новый комплект, но только оригинальный образец завода изготовителя.

Глушитель – такая вещь, которая не может порадовать качеством универсальности, так что нужно очень внимательно подходить к этому вопросу, потому что, если довелось приобрести узел не той конструкции, придется регулировать систему крепления, что есть лишняя трата времени и сил.

Найдя нужный комплект, приступаем к работе:

заводим авто в смотровую яму
для того, чтобы облегчить демонтаж, обрабатываем обжимную муфту и болты моторным маслом
подождав немного, чтобы масло проникло в детали, и снимаем муфту, а следом и уплотнительное кольцо
теперь можно приняться за глушитель, который снимается с резиновых подушек.

Но стоит сразу предупредить, что, если автомобиль не новый, то детали будут сниматься с большим трудом, поэтому в некоторых, наиболее тяжелых случаях, приходится прибегать к радикальным методам – к срезке при помощи ножовки по металлу болтов, крепящих муфту.

Конечно, после, занимаясь уже сборкой, придется потратить больше времени, сил и средств на приобретение и установку новых болтов и муфты, так что, лучше постараться снять крепежи стандартным способом.

Негативные факторы воздействия газоотвода

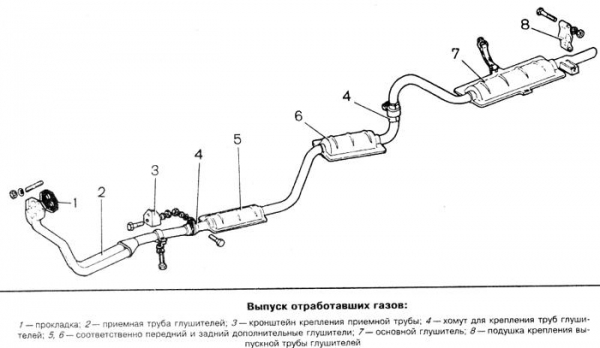

Схема выпуска отработавших газов

Читайте также:

Увеличился расход бензина ваз 2114

Система газоотводов находится непосредственно под днищем автомобиля, что провоцирует ряд негативных воздействий.

На корпус глушителя и горячую трубу регулярно попадает пыль, грязь, вода, из-за чего снижается прочность.
Воздействие резких перепадов температур отрицательно сказывается на продолжительности службы системы.
Влияние внешней коррозии.
Негативное воздействие внутренней коррозии, возникает из-за скапливающегося конденсата при работе двигателя на холостых оборотах.
Внутренние стенки разрушаются из-за агрессивных, пульсирующих влияний потоков газа, абразивных и химических частиц, которые оседают и разрушают материал.
Элементарные механические повреждения, вызванные вибрациями и попаданиями по глушителю камнями, летящих из-под колес.

Установка

Как и все монтажные работы, установка глушителя на ВАЗ 2114 производится в обратном порядке разборки. То есть, заменив дефектный узел на новый, нужно установить его в систему, поместить на резиновые подушки, закрепить муфту и уплотнительное кольцо и возвращаем на свои места все снятые болты.

После завершения работы необходимо включить мотор и проследить за работой глушителя. Если стука нет, то можно спокойно идти пить чай с баранками.

Диагностика и замена

Система выпуска отработанных газов ВАЗ 2114 сигнализирует о проблемах посторонним шумом. Если стучит глушитель, значит, в нем, скорее всего, образовалась трещина. Стоит отметить, что громкость шумов напрямую зависит от оборотов двигателя и нагрузки на него. Подобная неисправность устраняется либо заменой испорченной детали, либо при помощи сварки. Специалисты рекомендуют первый вариант.

Замена глушителя начинается с тщательного выбора нового комплекта системы выпуска. Настоятельно рекомендуется использовать только оригинальные образцы с завода-изготовителя. В противном случае, если по какой-то причине был выбран глушитель на ВАЗ другой конструкции, отличной от оригинала, автовладельцу придется повторно регулировать систему питания.

После того как глушитель ВАЗ 2114 был приобретен, автомобиль необходимо установить на смотровую яму (эстакаду). Болты, соединяющие обжимную муфту, следует смочить специальной технологической жидкостью типа WD. Если ее под рукой не оказалось, можно использовать моторное масло или тормозную жидкость.

Это даст возможность устранить закоксованность резьбовых соединений и относительно легко, с помощью гаечных ключей, демонтировать глушитель ВАЗ. Затем необходимо снять обжимную муфту и уплотнительное кольцо. После этого останется только снять глушитель со специальных резиновых подушек и извлечь его из системы.

Монтаж и крепление нового элемента взамен старого выполняются в обратном порядке. После окончания всей операции следует включить двигатель автомобиля и проверить, стучит глушитель или нет.

Как провести замену глушителя на ВАЗ 2114/2115

Если начались какие-либо проблемы с глушителем, то лучше не откладывать дело в долгий ящик. От того, насколько правильно работает «глушак», зависит жизнь и здоровье водителя и пассажиров. Вообще сам процесс замены начинается с выбора нового комплекта системы выхлопов. Лучше всего не экономить, а приобрести оригинальный заводской. Это позволит отсрочить необходимость повторной замены на неопределённый срок.

Помимо этого, во время каждой замены рекомендуется менять болты креплений. Нужно выбирать изделия из термостойких материалов, так как в обратном случае болты быстро прикипят к днищу и их невозможно будет открутить.

Для надёжности работы целесообразно заранее купить и новые резиновые подвески.

Какие инструменты понадобятся

Для работы потребуется нехитрый набор инструментов:

два рожковых ключа на 13;
молоток;
зубило;
тормозная жидкость или смазка WD-40;
отвёртка с плоским тонким лезвием.

Как снять глушитель без ямы

Проще всего использовать эстакаду или смотровую яму — в этом случае можно более удобно подлезть под кузов машины и провести необходимые операции. Однако часто водители не имеют возможности для использования таких приспособлений, поэтому пользуются обычным домкратом.

Чтобы снять «глушак» с ВАЗ 2114/2115, необходимо:

Поддомкратить задний левый край автомобиля.
Убедиться в стойкости машины.
Полезть под кузов и смочить все соединения труб и болтов смазкой.
Подождать 10–15 минут, пока жидкость впитается.
После чего можно приступать к откручиванию болтовых соединений. Если болты не откручиваются обычными ключами, рекомендуется срезать их зубилом и молотком. Однако действовать нужно крайне осторожно, чтобы не зацепить днище.
После того как труба была откручена, остаётся только снять деталь с нескольких резиновых подвесок. Для этого корпус немного приподнимается. Если резинка тугая, то можно поддеть её отвёрткой.
Демонтированный глушитель вытаскивается из-под машины.

Глушитель на ВАЗ 2114/2115 крепится к днищу пятью подвесками

Как установить новый и правильно его закрепить

Перед тем как приступать к установке нового глушителя, нужно прочистить все стратегически важные места под днищем: крючки для крепления резинок, кронштейны для болтов. Установка изделия производится в обратном порядке:

Сначала подтянуть глушитель под кузов автомобиля и расположить его в том положении, в котором он будет фиксироваться.
После этого выхлопную трубу и резонатор подвесить на резиновые подвески. Убедиться, что каждое соединение надёжно, и деталь не соскочит с крючков на первой же дорожной яме.
Далее приступить к закручиванию гаек на болтах. Закрутить до упора, но без фанатизма, так как можно сорвать резьбу.
Опустить машину с домкрата.

После этого рекомендуется проверить работоспособность ВАЗа. Достаточно будет завести мотор и немного погазовать.

Видео: замена глушителя

Возможен ли ремонт глушителя ВАЗ 2114?

Перед тем как приобретать новый глушитель на машину, необходимо оценить возможность его ремонта. Опыт показывает, что эти детали вполне ремонтопригодны. Если принято решение не торопиться с покупкой дорогостоящей детали, необходимо снять глушитель, тщательно его зачистить и внимательно осмотреть. Повреждения могут быть значительными, вплоть до отвалившейся трубы от бочки глушителя или в виде трещин и мелких прогаров.

Ремонт глушителя ВАЗ 2114

От результатов осмотра зависит и характер ремонта, но в любом случае приняв решение выполнить ремонт глушителя ВАЗ 2114. Для этого нужно в автомагазине приобрести ремкомплект глушителя.

Если повреждения достаточно серьезные, а металл из которого сделан глушитель еще достаточно крепок, то рекомендуется заварить прогары. Для сварки используют полуавтомат, в качестве накладки используют металлическую пластину до 2 мм. Швы делают толстые, во избежание прогара.

Мелкие трещины заделывают герметиком на силиконовой основе, выдерживающим температуры до 1000 градусов. Можно закрывать стеклотканью, заливая сверху эпоксидной смолой со специальными, термостойкими добавками. При таком варианте ремонта, после установки глушителя требуется запустить двигатель и в течение часа поработать на холостом ходу, чтобы дать схватиться эпоксидке.

Порядок действий при снятии глушителя для ремонта и последующей его установки, аналогичен действиям при его замене.
