Замена рулевых наконечников нива шевроле

Рулевые тяги нива шевроле как правильно установить

Одним из важных элементов в автомобиле выступает рулевое управление, благодаря которому осуществляется поворот транспорта. Выход из строя любой детали входящей в данный механизм, может привести к непредсказуемым последствиям. Поэтому очень важно следить за состоянием всех деталей. Особое значение нужно уделить рулевым тягам, которые соединяют поворотный кулак и руль, благодаря этой конструкции происходит поворот колес.

Как заменить рулевые тяги автомобиля Нива ВАЗ-21213

Рулевая тяги – это деталь рулевого управления, которая обеспечивает передачу усилия от руля к поворотным кулакам, за счет чего в итоге происходит вращение колес. Тяга представляет собой стальную трубку, на концах которой находится резьбовое соединение и рулевой наконечник. Резьбовая конструкция обеспечивает соединение короткого и длинного наконечников. Наконечники еще имеют название шарниры. Они предназначены для того, чтобы была возможность свободного перемещения подвижных деталей в конструкции рулевого управления.

Неисправности рулевых тяг Нивы Шевроле

Рулевой механизм – это довольно капризная конструкция, которая требует диагностирования ежегодно, особенно такого автомобиля, как Нива Шевроле. Ведь, как известно, Шнива предназначена для преодоления особо суровых дорожных и бездорожных покрытий.

Первым признаком неисправности рулевого механизма является повышенный люфт. Это может свидетельствовать о неисправности рулевых тяг, наступившей вследствие предельного износа шарниров. В таком случае для исправления положения можно поступить двумя способами:

• Провести реставрацию рулевых тяг, заменив изношенные механизмы (шарниры).
• Осуществить замену механизма целиком.

Также немаловажным свидетельством неисправности рулевых тяг является затрудненное вращение руля. Это говорит о том, что, скорее всего, были установлены некачественные детали или же при их изготовлении была нарушена заводская технология. Неполная смазка соединений с завода в скором времени приведет к неисправности изделия, в этом случае будут слышны скрипы из-под колес при вращении руля.

Съемник рулевых тяг

Нередко происходит механическое повреждение защитного чехла тяг, что приводит к попаданию воды и грязи в механизм и нарушению целостности устройства. Чтобы обезопасить себя от растрат, а автомобиль от неисправностей, необходимо периодически проводить технический осмотр транспортного средства.

Демонтаж, замена рулевых тяг Кедр и усиленные рулевые тяги на Шевроле Нивы (ВАЗ 2123)

Одним из важных элементов в автомобиле выступает рулевое управление, благодаря которому осуществляется поворот транспорта. Выход из строя любой детали входящей в данный механизм, может привести к непредсказуемым последствиям. Поэтому очень важно следить за состоянием всех деталей. Особое значение нужно уделить рулевым тягам, которые соединяют поворотный кулак и руль, благодаря этой конструкции происходит поворот колес.

Chevrolet Niva & | Замена наружного наконечника рулевой тяги & | Шевроле Нива

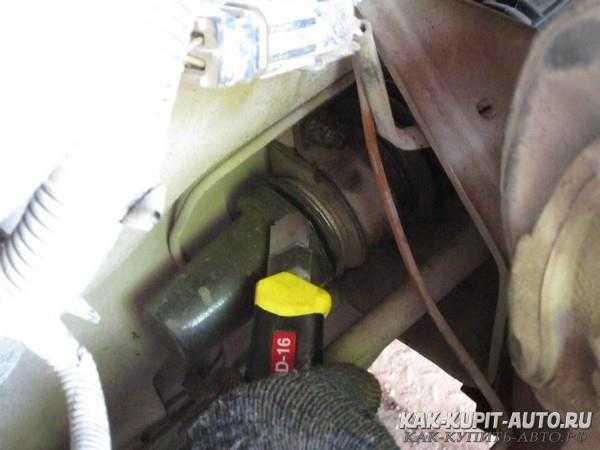

При необходимости удерживайте ключом тягу от проворачивания за грани регулировочного болта показаны стрелкой.

Съём рулевого наконечника без съёмника замена пыльника за 10 мин. Рулевая тяга ВАЗ НИВА

Извлекается шплинт пальца наружного шарнира и отвинчивается его гайка.

Chevrolet Niva ОЛИВКА › Бортжурнал › Замена наконечников рулевых тяг. Подошло время менять заводские наконечники…

Чтобы это сделать, необходимо отвернуть четыре крепежные гайки. Провести реставрацию рулевых тяг, заменив изношенные механизмы шарниры. Замена может проводиться как самостоятельно в гараже, так и на СТО.

В этом случае можно воспользоваться молотком, нанося соответствующие удары по торцу бобышки рычага. Устанавливается съемник извлекается палец шарнира из поворотного рычага.

Другой вариант съемника Извлекается переднее колесо, требующее замены детали.

Извлекается шплинт пальца наружного шарнира и отвинчивается его гайка. Устанавливается съемник и извлекается палец шарнира из поворотного рычага.

На видео, представленном ниже, показано как правильно выпрессовать палец съемником. Нет необходимости приобретения съемника, чтобы извлечь палец шарнира.

В этом случае можно воспользоваться молотком, нанося соответствующие удары по торцу бобышки рычага. Снимается шплинт с гайки внутреннего шарнира, после чего гайка отвинчивается и извлекается. Используя тот же съемник, необходимо выпрессовать палец шарового шарнира наконечника.

Рулевая тяга извлекается и проводится ее замена на новую. Установка тяги проводится в порядке обратном снятию.

Замена рулевого наконечника на ВАЗ 2123 (фото и видео)

Для замены средней рулевой тяги на Шеви потребуется так же накидной ключ на 22, съемник или молоток и пассатижи. Перед началом работ снимите оба передних колеса, выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону

Снятию поперечной рулевой тяги На Нива Шевроле мешает картер редуктора переднего моста, поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги

Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма и отверните гайку

Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма, затем снимите рулевую тягу. Установка новой поперечной тяги на Шевроле Нива выполняется в последовательности, обратной снятию.

Рулевые тяги на Ниве Шевроле: назначение, конструкция, замена

В цепи управления автомобилями, в том числе и Нивы Шевроле, немаловажную роль играют рулевые тяги. Данное устройство предназначено для соединения механизма руля и поворотного кулака. Такое соединение обеспечивает поворот колес автомобиля и является частью привода рулевого управления.

Рулевое управление – это важное звено, посредством которого обеспечиваются повороты транспортного средства. И если выходит из строя любая деталь из механизма рулевого управления, то это чревато непредсказуемыми последствиями. Чтобы избежать поломок таких изделий на кроссовере Нива Шевроле, необходимо периодически проводить осмотры и следить за состоянием деталей. В данной статье рассмотрим основные назначения рулевых тяг, их конструктивные особенности, и как проводится замена изношенных деталей на внедорожнике Нива Шевроле (видео).

Схема и описание конструкции

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес. Данная деталь изготавливается в виде стержня из стали, на концах устанавливаются подвижные шаровые пальцы с резьбой.

В комплект входят различной длины левая, правая и средняя регулируемые тяги, рулевые наконечники. Рулевые тяги обеспечивают контроль автомобиля на дороге, возможность поворота колес в нужном направлении.

Но как известно, чем больше подвижных узлов в механизме, тем больше вероятность износа и выхода из строя одной или нескольких частей.

Назначение

Рулевые тяги расположены таким образом, что образуется, рулевая трапеция Шевроле Нива имеет три тяги, одна средняя и две боковых. На концах каждой имеется наконечник, соединение происходит за счет резьбовых муфт, которые держатся за счет хомутов. На конце каждой присутствуют шаровые шарниры, которые фиксируются несколькими гайками. Благодаря этой конструкции происходит вращение колес. Для того чтобы внедорожник оставался устойчивым и на дороге чувствовал себя отлично, нужно у шаровых опор как можно чаще проверять зазор, и если он будет большим, необходимо производить замену наконечников. Состояние можно проверить, загнав автомобиль на смотровую яму, и если есть люфт или зазор, можно попробовать устранить его, затянув все хомуты, если это не поможет, тогда нужно производить полную замену.

Неисправности

Так как весь рулевой механизм является довольно шаткой конструкцией он постоянно требует диагностирования и за ним необходимо как следует следить, и нужно принять как можно скорей все необходимые меры по ремонту, в случае возникновения следующих признаков:

1. Появился люфт. Это может говорить о том что шарниры очень сильно износились. В этом случае можно попробовать заменить только шарниры либо поменять полностью весь механизм.
2. Тяжело вращается руль и слышен скрип в районе колес

Снятие средней тяги

Работу проводим на смотровой канаве или подъемнике.

Пассатижами вынимаем шплинт

Ключом «на 22» отворачиваем гайку крепления средней тяги к маятниковому рычагу.

Вильчатым съемником выпрессовываем шаровой палец средней тяги из отверстия маятникового рычага.

Палец также можно выпрессовать, нанеся снизу (вблизи шарнира) резкий удар зубилом с притупленным концом по маятниковому рычагу.

Вынимаем шаровой палец из проушины маятникового рычага.

Аналогично выпрессовываем шаровой палец тяги из сошки.

Вынимаем среднюю тягу.

Устанавливаем среднюю тягу в обратном порядке.

Левый палец шарнира (вставляемый в отверстие сошки), помимо вращения, может качаться (в отличие от правого).

При этом тягу при установке на автомобиль ориентируем так, чтобы ее продольная ось находилась впереди осей шарниров

Замена

Для замены необходимо подготовить, отвертку, домкрат, и пару ключей на тринадцать и двадцать два.

Чтобы произвести замену правильно, нужно строго соблюдать всю приведённую ниже последовательность работы. Поворачиваем руль до упора, если снимаем правую тягу, поворачиваем руль до упора влево. Домкратом поднимаем кузов, и снимаем колесо, затем проделываем следующие действия:

Устанавливая свое внимание, следует обратить на длинный наконечник тяги, который крепится к поворотному кулаку, именно по нему можно понять, что имеется неисправность в рулевой трапеции. Поэтому чтобы поддерживать систему в надлежащем состоянии необходимо регулярно проверять ее, и если появился стук, скрип, в районе рулевого управления, то это может предупреждать о наличие неисправностей в системе. Что касается цены, запчастей, все зависит от производителя, главное приобретать в специализированных магазинах, либо у проверенных продавцов, так как для Нивы Шевроле производят много поделок.

Замена привода своими руками

В процессе эксплуатации неизбежно происходит механический износ шарнирного соединения. Также на бездорожье можно с легкостью согнуть любое тяговое соединение, что приведет к затруднительному вождению и повышенному износу шин автомобиля.

В этих случаях требуется незамедлительно произвести замену дефектных деталей.

Совет! Данную процедуру можно выполнить своими руками в гараже, либо на СТО с последующей регулировкой развал-схождения.

Для выполнения работ по замене боковых штанг Вам понадобятся:

• новая рулевая тяга (или набор в случае износа более 50% узла);
• щетка по металлу;
• WD-40;
• молоток;
• зубило или большая ударная шлицевая отвертка;
• ключ на «22»;
• длинногубцы;
• винтовой съемник шарниров подвески авто;
• вильчатый съемник.

Замена боковых приводов и наконечников

1. Установить автомобиль на яму или подъемник. Необходимо соблюдать технику безопасности путем установки противооткатов и дополнительных опор ( в случае использования домкрата).
2. Открутить и снять колесо. Вывернуть руль до упора в ремонтную сторону для удобства замены деталей.
3. Металлической щеткой очистить соединительные узлы тяг и наконечников.
4. Длинногубцами отогнуть и удалить шплинт из внешнего шарнирного пальца.

В процессе выпрессовки (для более быстрого демонтажа узла) можно совершать легкие удары обратной стороной молотка по посадочному отверстию поворотного кулака.

Замена средней части

Работы производятся по аналогичному алгоритму демонтажа боковых тяг.

Замена средней поперечной тяги на автомобиле проводится в следующей последовательности:

Из шарнирных соединений извлекаются фиксирующие проволочные шплинты. После сборки нового механизма рекомендуется заменить все шплинты на новые.

Устройство рулевой трапеции Нива Шевроле и ее особенности

Рулевая трапеция Шеви Нива – это подвижная конструкция соединенных между собой элементов. Основными составляющими являются:

1. Сошка;
2. Маятниковый рычаг (рулевой маятник);
3. Средняя тяга;
4. Боковая тяга (правая и левая);
5. Поворотные кулаки.

Сошка — это ничто иное как цельнометаллический рычаг, который установлен на вал рулевого механизма. еК концу рычага шарнирно крепится левая рулевая тяга. Для передачи усилия на правое колесо служит средняя тяга.

Для нее второй точкой опоры служит рулевой маятник, подвижно закрепленный в специальном кронштейне. Этот маятник играет роль второго рычага, передающего усилие на правую рулевую тягу. Поворотные кулаки к трапеции не относятся, но часто рассматриваются, как часть рулевой системы и позволяют более подробно описать процесс управления автомобилем.

На Шевике боковые тяги состоят из двух частей. Они соединены между собой разрезной муфтой, которая имеет внутреннюю левую и правую резьбу с разных сторон. При вращении муфты обе части боковой тяги сходятся или расходятся, изменяя расстояние от сошки или маятника до поворотного кулака. Таким образом, имеется возможность устанавливать определенный угол схождения колес. Обычно та часть боковой тяги, которая обращена к колесу, называется рулевым наконечником.

Диагностика рулевой рейки Калина

Итак, уважаемые читатели, заменой втулки ремонтировать рулевую рейку Калины стоит лишь в том случае, если правый конец рейки находится в идеальном состоянии. Если же на нем есть ржавчина (как это было у меня), то она будет работать как абразив и довольно быстро «съест» капроновую втулку. Правый край «рашпиля» должен блестеть как зеркало, лишь тогда он не будет разбивать втулку.

Проверить состояние правого края рейки довольно просто

Для этого надо осторожно срезать пластиковый хомут, фиксирующий длинный правый пыльник, затем снять этот пыльник и, вывернув руль влево, визуально осмотреть, появившийся из корпуса, правый конец рейки.

Советую Вам провести такую диагностику, прежде, чем снимать рейку с автомобиля. И вообще, если Вы собираетесь самостоятельно решать проблему с рейкой, то я Вам искренне желаю выполнить ее снятие и установку только один раз, потому что процесс установки рейки довольно сложен и может вызывать неприятные ощущения, особенно при необходимости его повторения.

В статье про ремонт рулевой рейки я уже упоминал, как определить, что стук происходит именно из рулевой рейки Калины. Для этого надо, открыв капот, хорошенько подергать рукой за рулевую тягу. Исправная втулка рулевой рейки не позволит тягам шелохнуться и на миллиметр, а при «раздолбаной» втулке тяги будут ходить ходуном.

В начале этого видео хорошо виден люфт рулевой рейки после пробега 164 т.км, а в конце – новая рулевая рейка после пробега 3 т.км.

Как видите, на новой рейке люфта нет. Если на Вашей Калине рулевые тяги не болтаются, значит, стучит НЕ рейка.

Замена средней тяги Chevrolet Niva

Инструменты:

Детали и расходника:

Примечания: Погнутые рулевые тяги следует заменять обязательно, так как правка этого ответственного элемента рулевого управления недопустима вследствие того, что в материале тяги могут появиться трещины. Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры. Замена средней тяги показана на примере отсоединения шарового шарнира от сошки рулевого механизма. Отсоединяйте тягу от маятникового рычага аналогично.

1. Снимите соответствующее колесо.

2. Выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону, как описано здесь.

3. Снятию поперечной тяги мешает картер редуктора переднего моста (пальцы шаровых шарниров тяги не удается вывести полностью из проушин сошки и маятникового рычага). Поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги.

4. Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма.

5. Отверните гайку.

6. Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма.

7. Снимите рулевую тягу.

8. Устанавливайте новую рулевую тягу и остальные снятые узлы в порядке, обратном снятию.

9. Тягу при установке на автомобиль ориентируем так, чтобы ее продольная ось находилась впереди осей шарниров.

10. Палец левого шарнира (вставляемый в отверстие сошки) помимо вращения, может качаться (в отличие от правого).

11. Устанавливаем среднюю тягу в обратной последовательности.

Полезный совет: При повреждении пыльника рулевой, замените его, как описано здесь.

В статье не хватает:

Замена грязезащитных колпачков и наконечников рулевых тяг

Грязезащитные колпачки и наконечники рулевых тяг можно заменить на автомобиле. Для наглядности эти операции выполняем на снятой тяге.

Для замены грязезащитного колпачка сбиваем его выколоткой из мягкого металла.

Очищаем шаровой шарнир от старой смазки и грязи.

Если на шаровом пальце обнаружены следы коррозии и ощущается свободный ход пальца в корпусе, заменяем шаровой шарнир с наконечником тяги.

Новый грязезащитный колпачок напрессовываем на корпус шарнира подходящим отрезком трубы, опираясь на металлическое кольцо колпачка.

Рулевая трапеция нива шевроле, конкретика

«висовский» комплект
Рулевая трапеция нива шевроле производится в России (или не в России) 5-10 производителями. На конвейерных машинах нам попадался Белмаг, Белебей, ВИС. Мы уже много лет устанавливаем на машины своих клиентов «висовские» рулевые тяги. ВИС – ВазИнтерСервис. Производитель запчастей из Тольятти. Не путайте, с самим заводом ВАЗ. Поставщик конвейера по очень многих позициям. Далее, все как обычно с русскими запчастями. Надо знать или официального представителя в регионе, или проверенного продавца. Только не «ведитесь» на уверения в оригинальную упаковку и голограммы. Китайцы уже давно научились обходить и то, и другое.

Как определить износ

Чтобы убедиться в необходимости замены наконечников, следует проверить их износ. Один из самых простых способов это проверка на люфт рукой. Выворачиваем колесо, ладонью нажимаем на верхнюю часть наконечника, и нажимаем на него, прижав при этом шарнир снизу пальцем. Если будет чувствовать люфт, значит наконечник неисправен и требует замены.

Неисправные рулевые наконечники дадут о себе знать при движении автомобиля по неровностям. При проезде ям или неровностей в руль будет отдавать. Так же при движении по ровной дороге следует слегка покрутит рулем влево и вправо. При неисправности наконечников будет чувствоваться люфт.

Если при визуальном осмотре вы обнаружили порванный пыльник наконечника, его смело можно менять на новый.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие. Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник.

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом.

Усиленные

Штатный комплект рулевых тяг Нива Шевроле является не достаточно крепким, так автомобиль как правило используется преимущественно по бездорожью. Поэтому были разработан усиленный вариант, которые обладают следующими преимуществами:

1. Большой срок службы
2. Имеется защитное резьбовое соединение благодаря которому в течение долгого времени можно регулировать развал схождения
3. Серийные наконечники, это свидетельствует о качестве выпускаемых деталей
4. Можно самостоятельно смазывать не снимая защитный чехол

Основным недостатком является высокая цена на изделие, которая доходит до 3500 тысяч. Еще перед тем как их устанавливать, их нужно дополнительно смазать.

Подводя итог можно сделать вывод что необходимо периодически производить диагностику своего автомобиля, это позволит своевременно выявить неисправность, тем самым поможет избежать серьезных поломок. Если есть возможность замените штатные тяги на усиленные, это поможет забыть о проблемах с этим элементом на несколько сезонов.

Готовые комплекты деталей, усиленные модификации и рекомендованные производители

В случае замены элементов рулевого управления в магазинах можно выбрать комплекты не только заводского производства, но и других различных фирм.

В стандартный набор входят:

1. Стальные стяжные муфты Chevrolet в кол-ве 4 шт.,
2. Крепежные шплинты и гайки М16 — 6шт.
3. Боковые стальные стержни в сборе с наконечниками (правый и левый) — 2 шт.
4. Центральная штанга ВАЗ-2123, артикул 21230341401000 — 1 шт.

В качестве альтернативы оригинальным запчастям для Шнивы можно рассмотреть к покупке следующих производителей:

• СЭВИ-ЭКСТРИМ для ВАЗ 2123/ Нива-Шевроле, артикул для заказа: SV 7066.
• Комплект приводов трапеции КЕДР ТРИАЛ СПОРТ, артикул производителя: MK2123-34.14.101-02.
• Набор ТРЕК/ТРЕК Чемпион для моделей Нива-Шевроле, каталожный номер: ST70-110.

Полезное! Для решения проблемы частого износа подвижных соединений в рулевом управлении выпускаются усиленные рулевые тяги «AMG«. Это лучший выбор для любых задач! В конструкции использованы наконечники рулевых тяг Mercedes Daimler AG и Lemforder с возможностью их дополнительной смазки в процессе эксплуатации (тавотницы).

К преимуществам усиленных изделий относятся:

1. Усиление выполняется за счет применения в конструкции закрытого резьбового соединения. Эффективная влагозащита от коррозии уменьшает возможность появления люфтов в регулировочном узле тяги .
2. При изготовлении рулевых пальцев применяется ультразвуковой дефектоскоп и метод поперечно-клиновой прокатки, что заметно увеличивает их циклическую долговечность.
3. Вкладыши изготовлены на оборудовании фирмы Zimmer из современного графитонаполненного полиамида, за счет чего достигается минимизация трение подвижной части и увеличение временного ресурса эксплуатации механизма.
4. Срок службы изделия увеличен практически в четыре раза при условии эксплуатации при самых тяжёлых условиях бездорожья.

Справка! К недостаткам можно отнести относительно высокую стоимость комплекта — 2500-3500 рублей, в то время как оригинальный штатный набор обойдется в 1500 руб.

Поэтому для поддержания исправного состояния подвижных элементов управления ТС, необходимо регулярно:

• производить визуальные осмотры грязезащитных пыльников;
• своевременно устранять изношенные узлы;
• при замене деталей использовать дополнительную специализированную смазку для подвижных соединений.

Установка

Как и в случае с шаровыми опорами, перед установкой рекомендуем заглянуть под пыльник и поглядеть что творится со смазкой. Все производители кричат о том, что завод закладывает в изделие необходимое количество смазки на весь срок эксплуатации. Есть несколько комментариев по этому поводу. А именно: что завод называет смазкой, количество смазки и условия эксплуатации (и это может быть самое главное). Наши заводы с упорством достойным лучшего применения, работают с «литолоподобными» смазками

Когда речь идет о «юге», никто не обратит на это внимание. А вот люди в северных районах знают, что после ночной стоянки, надо проехать несколько поворотов, чтобы рулевое управление стало легче и четче

Это не что иное, как замерзшая смазка в рулевых наконечниках и шаровых опорах. Для подобных вещей мы пользуемся смазкой производителя Elf-Total – S2A (в нашем прайсе она есть). Это полусинтетическая смазка с очень хорошими водоотталкивающими свойствами, а главное широким температурным диапазоном. Но не переусердствуйте с количеством. Достаточно небольшого слоя, чтобы была покрыта часть шарика, выступающего из корпуса. Теперь непосредственно по установке. Даже в Питере осталось крайне мало СТО, где сразу есть возможность заехать на развальный стенд. Как правило это отдельная мастерская. Совет следующий: поговорите с мастером «до того как». Два питерских мастера куда я обычно отправляю народ, посоветовали следующее. Пускай люди приезжают с рулевой трапецией и втулками рулевых наконечников, мы сами все поставим. И для клиента это дешевле получится и нам с грязными резьбами возиться не надо. В прайс листе присутствуют две позиции. Рулевая трапеция нива шевроле в отдельно взятом виде, и вместе с втулками рулевых наконечников. Цена во втором случае меньше, чем данные детали по отдельности. Граждане «нивоводы», для Вас данная статья также актуальна, только трапеция для нивы ДРУГАЯ, тяги по геометрии разные. Производитель, смазка и установка — один в один.

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

• боковые рулевые тяги,
• средняя,
• сошка,
• маятниковый рычаг,
• рычаги поворотных кулаков.

Сама колонка состоит из двух частей – промежуточного вала, который при помощи шарнира соединяется с трапецией и рулевой колонки, на которую крепится колесо. Для обеспечения наилучшего соединения руля, на нее нанесены конические шлицы.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

• насос,
• расширительный бачок для жидкости,
• радиатор,
• патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.
