Выхлопная система на ваз 2114 – ее устройство и ремонт

Эффективная эксплуатация автомобилей ВАЗ напрямую зависит от отлаженной системы отвода отработанного газа. Сжигание топлива невозможно представить без выхлопной системы, которая обеспечивает нормальное функционирование автомобильного двигателя. При этом конструкция из труб различного сечения отличается своей простотой.

Она препятствует попаданию газов внутрь салона, подавляет звуковые колебания мотора и уменьшает токсичность отходов. Поскольку от надежной работы глушителя зависит «здоровье» всего автомобиля, его владельцу необходимо знать устройство выхлопной системы в целом. Рассмотрим глушитель ВАЗ 2114 более подробно в обзоре.

Глушитель ваз 2114

КАК УСТРОЕН ЦЕНТРАЛЬНЫЙ ГЛУШИТЕЛЬ

Они бывают изготовлены из алюминизированной стали, нержавейки, чёрного металла и окрашиваются порошковым напылением. Набирает популярность установка прямоточных спортивных глушителей. Устройство глушителя можно увидеть на рисунке.

Глушитель

Глушитель ВАЗ 2114 состоит:

1. Металлический корпус;
2. Теплоизолирующий слой;
3. Перегородка;
4. Труба с перфорациями;
5. Калиброванное отверстие (дроссель);
6. Труба с перфорациями передняя;
7. Входная труба;
8. Перегородка в средней части;
9. Выхлопная труба;
10. Перегородка в передней части глушителя;
11. Труба с перфорациями задняя;
12. Перегородка в задней части;
13. Металлический корпус.

Следует отметить, что выхлопная система ВАЗ 2115 с карбюраторным двигателем отличается от описанной конструкции выше. В ней не предусмотрена установка нейтрализатора для выходящих отработанных газов.

Устройство выхлопной системы

Функциональное строение выхлопной системы разработано таким образом, чтобы надежно регулировать отвод химических отходов за пределы автомобиля.

Схема глушителя ваз 2114

Газовыпускная конструкция состоит из следующих компонентов:

1. Коллектор выхлопа. Предназначен для унификации газовых цилиндров в единую систему. Его крепление должно быть достаточно жестким, чтобы справляться с динамической нагрузкой.
2. Катализатор. Предназначен для преобразования вредных химических веществ в более безопасные для здоровья человека газовые примеси. Необходимость снижения токсичности газов обусловлена экологическими нормами, предъявляемыми к передвижному транспортному средству.
3. Приемная труба. Соединяет два предыдущих компонента газовыпускной конструкции.
4. Резонатор. Его непосредственной функцией является уменьшение уровня шумов, издаваемых выхлопной системой. Достигается это посредством специальных акустических зеркал. Однако данный элемент конструкции является достаточно уязвимым местом в общем механизме, поскольку постоянно подвергается воздействию высоких температур. Нержавеющая сталь может просто прогорать. Поэтому ее необходимо периодически заваривать электродами, либо же осуществлять замену резонатора.
5. Глушитель 2114. Также способствует шумопоглощению во время работы двигателя.
6. Гофра. Эластичный шланг необходим для подавления механических колебаний, производимых двигателем. Со временем структура гофры растягивается, вынуждая владельца производить ее замену.

Выбор

Детали выхлопной системы Stinger изготовлены из нержавеющей стали марки 08 ПС. Для наполнения использована негорючая вата иностранного производства. Выдуванию наполнителя препятствует барьер из нержавеющей сетки.

Владельцы автомобилей ВАЗ 2114 могут выбрать между несколькими вариантами глушителей.

Серия MUTE

Модель разработана для тех, кто предпочитает стандартный звук выхлопа фирменному басовитому реву прямотока. Преимущества Stinger в длительности срока службы и улучшении разгонных характеристик сохраняются.

Серия Stinger Sport

Эта модель пользуется у владельцев ВАЗ 2114 наибольшим спросом. Она не только улучшают работу системы выхлопа, но и создает сочный звук разгона спортивного автомобиля.

В продаже есть две разновидности Stinger Sport, различающиеся толщиной стенки: 1,5 и 2,0 мм. Стенка большей толщины увеличивает срок службы детали до 30%.

Серия FSA

Модель предназначена для автомобилей ВАЗ 2114 с тюнингованным двигателем и мощностью более 100 л.с. Для оптимизации выхлопной системы под большую нагрузку диаметр магистральной трубы и выхода увеличены до 63 мм.

Все детали не требуют сварки, монтируются при помощи соединительных элементов (продаются отдельно) на штатные места. Наилучшего результата на ВАЗ 2114 можно добиться, если установить полный комплект системы выхлопа Stinger: выпускной коллектор «паук» и резонатор.

Конструкция

Схема

Название во многом говорит о функциях и задачах данного элемента .

1. Снижать шум, который производится поршневой системой силового агрегата.
2. Отводить отработанные газы из мотора в безопасную область, то есть за пределы кузова. Если этого не будет, газы просто начнут попадать в салон.

Система отвода отработанных газов включает в себя несколько компонентов:

• Приемная труба. Это элемент глушителя, который монтируется к двигателю по средствам жесткого крепления;
• Резонатор. Это первый агрегат, который принимает звуковые колебания и раскаленные газы. Его конструкция позволяет снизить активность завихрений, заставляет вредные частицы оседать, тем самым снижать уровень загрязненности потока газов, которые выходят из камеры сгорания;
• Глушитель. Основная часть конструкции, представляет собой объемную камеру, выполненную из металла. Она герметично закрыта, а внутри имеются разделения на отдельные секции. Проходя через них, газ успокаивается и очищается;
• Выхлопная труба. Выводит газы за пределы кузова автомобиля.

Глушитель ВАЗ 2114

Для каждого двигателя внутреннего сгорания и автомобиля, на котором он будет устанавливаться, разрабатывается адаптированная к конкретной моде газоотводящая система, называемая глушителем. В самом названии заложен ответ, для чего же он предназначен. Во-первых, это снижение уровня шума, производимого поршневой системой двигателя. А во-вторых, он выполняет роль отвода отработанных газов из двигателя, в безопасную зону, за пределы корпуса автомобиля. В противном случае вредные отработанные газы попадали бы в салон машины. Система выпуска отработанных газов, или газоотводящая система ВАЗ 2114 состоит из нескольких частей:

• приемная труба глушителя. Жестко крепится непосредственно к двигателю;
• резонатор или каталитический нейтрализатор. Первым воспринимает волну звуковых колебаний и раскаленных газов, за счет конструкции значительно снижает интенсивность завихрений и, обеспечивая оседание вредных частиц, уменьшает уровень загрязнения потока газа выходящего из камер сгорания;
• собственно глушитель ВАЗ 2114, основная часть которого, это объемная, в несколько литров, герметически закрытая металлическая камера. Внутри она разделена перегородками на отдельные пространства, при прохождении которых газовый поток окончательно усмиряется и очищается;
• выхлопная труба, обеспечивающая отвод отработанных газов за пределы автомобиля в атмосферу.

Прямоточный глушитель ВАЗ 2114

Для заводского конвейера, выпускающего современные ЛАДЫ поставляются глушители, изготовленные из алюминированной стали, срок службы таких запчастей доходит до пяти, шести лет. Тем не менее при замене этой детали надо быть осмотрительным.

Внимание! Наряду с дорогими образцами, изготовленными из нержавеющей, жаропрочной стали, часто продаются некачественные глушители из черного железа. Их красят серебрянкой для придания изделию приличного вида, а также для того, чтобы трубы не покрылись ржавчиной.

В отличие от стальных комплектов, которые прослужат 10—15 лет, глушители из черного железа отработают от силы один год, а то и меньше. Поэтому стоит выбирать золотую середину — родные глушители из алюминированной стали.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем. Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание). «Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали».

Дополнительные детали

В продаже есть глушители с предустановленными декоративными насадками на окончание трубы или без них. Насадки различаются формой и спецификой установки. Для некоторых потребуется расточка места на бампере. Уточняйте информацию о выбранной модели у производителя.

Прямоточный глушитель Стингер

Насадки

Насадки добавляют эстетики внешности ВАЗ 2114. В продаже имеются 3 варианта насадок:

• овал
• круг
• DTM (форма прямоугольника со скругленными углами).

Монтаж осуществляется при помощи болтов (идут в комплекте).

Хомут соединительный

Необходим для соединения глушителя с резонатором. Это металлическое кольцо с резиновым уплотнением, стягивается болтами.

Резиновые кольца

Крепят глушитель к кузову. Для замены понадобятся 3 резинки. Устанавливая новую деталь, рекомендуется сразу поменять резинки. Срок их службы обычно составляет 2-3 года, а невысокая стоимость позволяет делать ремонт впрок.

О ФАКТОРАХ, ВЛИЯЮЩИХ НА СРОК СЛУЖБЫ ЭЛЕМЕНТОВ ВЫХЛОПНОЙ СИСТЕМЫ

Элементы выхлопной системы работают под воздействием механических, тепловых и других видов нагрузок.

Сильное влияние на срок службы оказывают следующие факторы:

• Быстрое нагревание до высоких температур, которое может вызвать перегрев элементов системы;
• Частые колебания быстрого нагрева и резкого охлаждения;
• Возникновение вибрации при работе силового агрегата;
• Подверженность ударам и механическим повреждениям;
• Загрязнения при движении в плохих погодных условиях;
• Получение царапин и сколов от частиц дорожного покрытия;
• Возникновение очагов коррозии как внутри, так и снаружи элементов системы выхлопа;
• Недостаточная эффективность защиты металла.

Можно с уверенностью заявить, что для большей части этих факторов сроки их проявления легко отодвигаются на более позднее время. Стоит изменить стиль вождения машины, очищать периодически систему выхлопа от грязи, самостоятельно нанести защитное покрытие, и проблемы сами по себе отодвинутся.

Замена глушителя ваз 2114 своими руками

Работы под днищем автомобиля удобнее выполнять, находясь в смотровой яме. Нижняя сторона корпуса – область повышенного загрязнения. Важно обратить внимание на соблюдение элементарных правил техники безопасности – использовать защитные очки, перчатки, головной убор, организовать соответствующее освещение.

Состав инструментов, принадлежностей

1. Ремонтный комплект запасных частей: антивибрационные подушки, хомут, болты, уплотнительное кольцо, содержащее металл, графит.
2. Новый глушитель.
3. Головки, гаечные ключи на 13. Ускорить работу позволит ключ с трещоткой.
4. Термоустойчивая, уплотнительная смазка.
5. Универсальная смазка WD-40 для борьбы со ржавчиной резьбовых соединений.
6. Низковольтная осветительная лампа.
7. Металлорежущий инструмент (ножовка по металлу, угловая шлифовальная машинка с отрезным кругом).

Порядок действий – как снять глушитель на ваз 2114

1. Установить, зафиксировать автомашину над смотровой канавой.
2. Обработать болты смазкой WD-40, подождать десять – пятнадцать минут.
3. Используя два ключа, разобрать хомут. Сильное загрязнение, испорчена резьба – спилить болты приготовленными инструментами.
4. Развести трубы, вынуть кольцо.
5. Поочерёдно отсоединить три подушки, заменить.
6. Убрать в сторону поломанный глушитель.
7. Завести новую деталь под днище, подвесить на одном резиновом крепеже.
8. Состыковать развальцованные в форме воронки края труб.
9. Вставить посередине смазанный уплотнитель, обжать хомутом, затянуть гайки.
10. Резьбовые детали целесообразно обработать графитовой смазкой, облегчить последующие откручивания.
11. Закрепить глушитель на остальных кронштейнах. Желательно приобрести полиуретановые подушки, сохраняющие упругость продолжительный период.
12. Аналогично меняется резонатор. Более сложный ремонт потребуется при замене прокладки, выводного коллектора.

Разновидности автомобильных глушителей

Классифицировать агрегаты можно по материалу, из которого они изготовлены. Наиболее востребованными являются глушители из:

• алюминированной стали;
• нержавеющей;
• и, так называемые, прямоточные.

Глушитель из нержавейки

Самым популярным считает вариант из нержавейки, поскольку он характеризуется своей простотой и бюджетной стоимостью. Универсальный глушитель на ВАЗ 2114 также возможно установить и на другие модели транспортных средств.

Более дорогостоящим вариантом представляется устройство из алюминированной стали. Однако его преимущество в том, что прослужить такой глушитель может гораздо дольше. Зачастую их изготовление осуществляется после индивидуального заказа.

Внимание! Прямоточное устройство используется на автомобилях, предназначенных для спортивных соревнований. Его конструкция разрабатывается таким образом, чтобы придать машине скоростные свойства. При этом материалом для его изготовления также служит нержавеющая сталь.

Негативные факторы воздействия газоотвода

Схема выпуска отработавших газов

Система газоотводов находится непосредственно под днищем автомобиля, что провоцирует ряд негативных воздействий.

1. На корпус глушителя и горячую трубу регулярно попадает пыль, грязь, вода, из-за чего снижается прочность.
2. Воздействие резких перепадов температур отрицательно сказывается на продолжительности службы системы.
3. Влияние внешней коррозии.
4. Негативное воздействие внутренней коррозии, возникает из-за скапливающегося конденсата при работе двигателя на холостых оборотах.
5. Внутренние стенки разрушаются из-за агрессивных, пульсирующих влияний потоков газа, абразивных и химических частиц, которые оседают и разрушают материал.
6. Элементарные механические повреждения, вызванные вибрациями и попаданиями по глушителю камнями, летящих из-под колес.

Замена

Если вы поняли, что глушитель уже отработал свое и нуждается в замене, обязательно проведите ряд подготовительных мероприятий.

• Обратив внимание на появившиеся признаки поломки, проверьте, что именно это за неисправность и где она возникла.
• Приобретите новое устройство на замену старому. Обязательно убедитесь в магазине, что вы купили подлинный товар, а не подделку.
• Купите новые подушки крепления, выполненные из резины. Пусть даже старые находятся в удовлетворительном состоянии. Под действием температуры и выхлопных газов, резиновые подушки быстро теряют свои характеристики. Потому не стоит рисковать.
• Дополнительно купите кольцо из металлографита. Его монтируют на месте, где соединяется труба глушителя, непосредственно под хомут. Это делается с целью обеспечению лучшей герметичности.
• Наличие полноценного ремокомплекта — очень полезная вещь.

Подготовка завершена, потому можно приступать к демонтажу старого и установке нового:

1. Поставьте автомобиль на яму;
2. Подготовьте к демонтажу хомут, который соединяет резонатор и трубу глушителя. Чтобы это сделать, два болта крепления зачищаются металлической щеткой, а гайки обрабатываются всемогущим средством WD40. Если его нет, возьмите тормозную жидкость или средство, которым удаляют ржавчину. Это проблемное место, из-за которого возникают сложности со снятием;

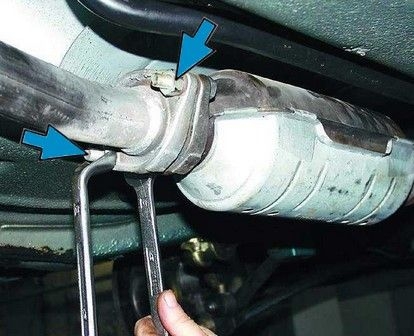

3. Двумя ключами на 13 демонтируйте две гайки, которые держат хомут;
4. Если же все проведенные манипуляции не дали результата, крепежи придется срезать болгаркой. Это не сложно. Хомут замените на новый, конечно же;
5. Демонтировав хомут, достаньте уплотнительное кольцо, выполненное из металла;
6. Отсоедините трубу глушителя от резонатора;
7. Теперь можно легко снять сам глушитель;
8. Монтаж нового элемента выхлопной системы выполняется в обратной последовательности;
9. Кольцо прокладки обязательно обработайте смазкой. Причем это должен быть специальный герметик для выхлопных газов. Так герметичность соединения окажется на максимально уровне.

Признаки неисправности

Автомобиль сам подскажем вам, когда требуется замена глушителя. Нужно только прислушиваться к характерным признакам его неисправности:

• Повышается шум во время работы двигателя;
• Появляется запах выхлопа внутри салона или возле машины;
• Из-под днища валит дым отработанных газов по причине образования отверстия в выхлопной системе.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ

Как только появиться хоть малейшее подозрение на проблемы с выпускным трактом, необходимо принять меры для выявления и устранения этих подозрений. Поездки с неисправным глушителем могут создать проблемы со стороны соседей и служащих дорожной полиции.

Вас должны насторожить следующие проявления в работе системы выхлопа:

• Появление увеличенного шума работающего мотора;
• Наличие запахов выхлопных газов поблизости от машины, а в некоторых случаях и в салоне;
• Появление под днищем машины дыма из прогоревших элементов выхлопа;

Не нужно откладывать в долгий ящик решение этой проблемы. Найдите несколько минут для обнаружения и определения поломки. После этого принимают решение о её устранении. Тут может быть всего два варианта, это ремонт глушителя или замена глушителя ВАЗ 2114.

Неисправности газовыпускной системы

Поскольку динамическая нагрузка и высокие температуры являются регулярными спутниками автомобильного глушителя, его возможный выход из строя не должен никого удивлять.

Также на работоспособность конструкции выхлопной системы оказывают влияние следующие факторы:

• чересчур интенсивный нагрев агрегата вследствие сгорания топлива может привести к перегреву системы;
• столь же быстрое охлаждение также не приносит пользу агрегату. Температурные колебания отрицательно сказываются на его функционировании;
• постоянные вибрации вследствие работы мотора;
• образование коррозии стального материала;
• механические дефекты устройства, образующиеся вследствие ударов, царапин или сколов;
• отсутствие надежного покрытия для защиты наружной стороны агрегата;
• загрязнение глушителя.

Неисправности глушителя

Эти факторы постепенно приводят к нарушению работы выхлопной системы в целом. На примере обычного механического повреждения может легко представить последствия: быстрый газовый поток мгновенно найдет уязвимое место, и под давлением начнет планомерно расширять отверстие.

О нарушении целостности системы владелец поймет довольно быстро, поскольку глушитель начнет характерно стучать и рычать. Сильный скрежет является красноречивым свидетельством поломки, что значительно упрощает диагностику проблемы.

Дальнейшая эксплуатация аварийной системы при этом категорически не рекомендуется. Это обусловлено тем, что от нормальной работы глушителя будет зависеть режим функционирования мотора.

Внимание! Владелец автомобиля в такое случае должен точно определить неисправный участок, чтобы исследовать характер его возникновения. Вполне возможно, что замена глушителя ВАЗ 2114 может не потребоваться. В таком случае осуществляется лишь ремонт отдельных компонентов системы.

РЕМОНТ ИЛИ ЗАМЕНА

Диагностика обнаружила одну или несколько небольших трещин в корпусе резонатора или основного глушителя. Менять в таком случае их новыми деталями экономически невыгодно. Можно своими руками произвести ремонт. Для этого приобретают ремкомплект глушителя: в него входят резиновые амортизаторы (на них подвешивается труба) и хомуты (для соединения стыков трубы). Их можно приобрести несколько видов.

Отремонтировать глушители ВАЗ 2114 можно такими способами:

1. Приобретают любой теплостойкий герметик и промазывают им щели прогаров, именно щели, а не большие дыры. Следующим шагом будет очистка корпуса от грязи, краски и ржавчины. После этого проводят обезжиривание очищенного места и укладка герметизирующего слоя на ремонтируемое место;
2. Покупают ремонтный комплект с термостойкой лентой и вязальной проволокой. Снова идёт подготовка ремонтируемой детали по аналогии с первым способом. После этого тщательно обматывают корпус лентой и производят обвязку проволокой. Прогоревшее место само затягивается в процессе работы двигателя;
3. Ремонт с помощью холодной сварки. В первую очередь готовят холодную сварку к использованию. Далее нужно хорошо очистить и обезжирить повреждённый участок.После этого повреждение можно заделать сваркой (холодной).

Из описанных способов наибольшее количество положительных откликов получил способ с применением ремонтного комплекта.

Для владельцев машин, у которых имеется доступ к электросварке, можно порекомендовать такой метод ремонта глушителя. Из листа металла толщиной 1,5-2 мм вырезают латку нужных размеров. Прикладывают к месту ремонта и обваривают. Потом место ремонта нужно обработать защитным составом. Хорошие результаты даёт применение полуавтоматической сварки в среде защитных газов.

Замена

КАК ПРОИЗВЕСТИ ЗАМЕНУ

Диагностика показала, что ремонт не даст ожидаемого эффекта, значит,вам необходимо поменять глушитель ВАЗ 2114. Это сделать довольно просто при наличии новой детали. Операцию замены проводят своими руками в гараже или даже просто во дворе.

Любым доступным способом обеспечивается возможность доступа к элементам выхлопной системы. «Ведешкой» обрабатываются все болтовые соединения. Если таковой под руками не окажется, подойдёт керосин, тормозные жидкости или масла. Заранее готовят запасные резиновые подушки для подвески и инструмент. Вам понадобятся:

• Два ключа рожковые, накидные или головки на «13»:
• Щётка для металла;
• Небольшой молоток.

Иногда открутить болты невозможно и их срезают доступным способом. Имейте это ввиду, при подготовке к работе.

Поменять глушитель ВАЗ 2114 можно так:

1. Откручивают болт на соединительном хомуте и снимают его вместе с уплотнительной прокладкой;
2. Освобождают его от подвески, отсоединяют от резонатора и снимают;
3. При установке новой детали прокладку нужно промазать герметиком для систем выпуска и установить в обратной последовательности.

Как отремонтировать «глушак» своими руками

Глушитель на «четырнадцатых» и «пятнадцатых» считается одним из самых уязвимых мест автомобиля. Дело в том, что из-за воздействия высоких температур металл быстро прогорает, то есть нарушается герметичность системы. Поэтому деталь нужно менять, как только возникнет подозрение на её неработоспособность.

Причины выхода из строя

Чаще всего глушители «прогорают» — то есть из-за горячих выхлопов внутри корпуса начинает истончаться металл, что в конечном итоге приводит к появлению дыр. Однако это не единственная причина, почему «глушак» может выйти из строя:

использование самодельного устройства — кустарные изделия не отличаются качеством и долгим сроком службы;

механические удары о неровности дороги — вмятины и деформации трубы также ведут к потерям герметичности;

ржавчина и коррозия поражает рано или поздно даже самые качественные оригинальные глушители.

В целом все перечисленные факторы в какой-то степени оказывают влияние на срок службы. Автовладелец может легко определить все вышеперечисленные неисправности — достаточно загнать ВАЗ на смотровую яму и визуально изучить глушитель. К тому же, когда деформации, прогары и коррозия достигнут своего «пика», деталь начнёт издавать при движении характерные звуки — бульканья, резкие хлопки, стуки.

Почему стучит глушитель

Эта деталь на ВАЗ 2114/2115 может издавать стуки только в двух случаях:

он ударяется о кузов;

при движении он задевает корпус бензобака.

В любом случае необходимо сразу же принять меры для устранения данной неисправности. Чаще всего проблема кроется в сильном износе резиновых подвесок. Достаточно поменять их и глушитель вновь примет своё штатное положение под днищем машины.
