Замок багажника на ниву

Электрозамок багажника на ниву

После покупки нивки один из моментов, который был мне крайне непонятен это" почему нельзя было изменить конструкцию открывания двери багажника с тросовой( наверное 1960-х годов разработки) на хотябы электропривод с кнопкой ?
После установки сигнализации окончательно решил доработать этот узел.
Купил универсальный двухпроводный актуатор( усиленный, на 10 кг)
avtogsm.ru/vigilant-a2-st…ng-p5743.html?from=google
Нашёл в вело запчастях у себя на даче кусочек тросика.
Загнул пластину из листа 2 мм толщиной.
Снял замок, заодно подварил ( заплавил) выработку в корпусе а то уж дюже дверь гуляла.

Наварил на корпус замка со стороны рубашки тросика гайку М6 и распилил её ровно по родному пазу диском 2 мм.

Электрозамки различных моделей машин, установленные на крышку багажника, отличаются между собой незначительно. Нормальное функционирование замка зависит от авто сигнализации, которая установлена на автомобиль. В статье, предлагаемой ниже, представлен материал о том, как установить электрозамок на транспортное средство.

Различия механических и электрических замков багажников

Механика замков багажника – механических и электрических, многих марок машин сходны по принципу действия. При установке запорных устройств допускаются различия в конструктивных особенностях изделий. Чтобы установить замок своими руками, необходимо понимать его устройство и помнить о надежности. Механическая часть, в том числе электрических замков состоит из следующих механизмов:

• Привода запорного механизма;
• Кронштейна привода;
• Запорного, включающего стопорные детали и фиксации замка;
• Рычажного, используемого при открытии и закрытии багажника;
• Личинки под ключ;
• Фиксатора.

Машины, производимые российскими предприятиями, поставляются в большинстве своем с механическими замками. Автовладельцам приходится обращаться в сервисные компании для выполнения монтажа или же установить своими руками.

Установка штатных электрозамков на современных импортных машинах выполнятся автопроизводителями. Заводской монтаж обеспечивает надежность функционирования и защиту от проникновения в багажник автомобиля.

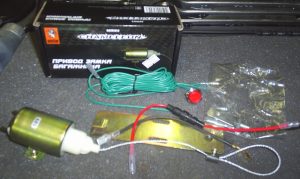

Чтобы установить электрозамок, торговыми организациями автовладельцами предлагаются комплекты для багажников машин, включающие:

• Электропривод;
• Плату монтажного блока;
• Кнопки или клавиши включения электрического замка;
• Проводники, клеммы подключения.

Смонтированный на машине электрический замок имеет положительные моменты. Решив установить запорное устройство с электроприводом, автовладелец решает несколько задач.

В зимнее время нет необходимости отогревать личинку механического замка от замерзания. Электрический замок выполняет закрытие, открытие багажника дистанционно или из салона машины. Снижаются риски доступа воришек во внутрь.

Неприятные моменты возникают при неожиданной разрядке аккумулятора. Специалисты рекомендуют установить электрозамок с возможностью отпирания механически – ключом.

В чем может быть причина того что дверь не открывается?

Нива Шевроле комплектуется центральным замком, поэтому в каждой двери присутствует дополнительное устройство – актуатор. Он отвечает за блокировку замка двери при поступлении сигнала от ЦЗ. Но в большинстве случаев не это становиться причиной поломки. Если не открывается дверь Нива Шевроле нива, то примерно в 85% проблема кроется в повреждении тяг или замка. В зимний период возможно примерзание двери к кузову вследствие образования конденсата на уплотнителе или попадания влаги после мойки. Но эти случаи не являются поломкой и со временем проходят сами собой.

Разблокировка замка.

Чтобы открыть заблокированную дверь необходимо потянуть за пластиковый язычок актуатора. Можно так же сдвинуть саму защелку замка. После того, как она разблокировалась можно снимать замок, но при этом необходимо отключить клеммы аккумулятора. Сам замок держится при помощи винтов на торце.

После того, как они откручены нужно при помощи отвертки отсоединить тяги и отключить клеммы. Затем можно вытаскивать замок из корпуса. После того как он вытащен, гораздо проще произвести внешний осмотр, чтобы установить точную причину проблемы. Если есть сомнения, то лучше сразу заменить деталь на новую, которая точно будет исправна.

• https://carfrance.ru/ne-otkryvaetsya-zadnyaya-dver-niva-chevrolet/
• https://infokuzov.ru/remont/otkryt-zadnyuyu-dver-niva-shevrole
• https://dtp-avarii.ru/ne-otkryvaetsja-dver-bagazhnika-niva-shevrole/

Подключение электрозамка к сигнализации

Установить на машину электрическое запорное устройство своими руками рекомендуется по следующей схеме:

1. Внимательно ознакомиться со схемой установки в прилагаемой документации. Выполнить разметочные работы на крышке багажника. Подготовить крепежные отверстия.
2. Установить, закрепить электропривод замка к крышке багажника машины. Подогнать, отрегулировать тяги привода электрозамка по запорному устройству. Соединить тягу с механизмом закрытия, закрепить ее.
3. Отключить клеммы аккумуляторной. Проложить электропроводку, согласно схемы подключения, подключить. Проверить мультиметром правильность и надежность электрических соединений. Соединить соответствующие разъемы блока управления сигнализации автомобиля и электрозамка.
4. Установить на место клеммы аккумуляторной батареи машины, закрепить. Проверить работу замка багажника, установленного своими руками на корректность работы. При необходимости произвести регулировку, установку повторить.

Надежная работа электрического-замка обеспечивается дублированием включения функций открытия, закрытия. Для дублирования функционирования замка багажника специалисты рекомендуют установить в салоне кнопки, отвечающие за работу запорного устройства. Кнопка размещается в салоне в удобном для водителя месте, в каком особого значения не имеет. Главное правильность подключения, которое контролируется мультиметром.

Что делать если сломана или погнута тяга.

Тяга может выйти из строя в результате попадания грязи внутрь двери. Этому подвержены даже новые автомобили. Нива Шевроле обычно эксплуатируется в условиях отсутствия дорог, где велик риск попадания мелкой пыли внутрь двери. Но во время дождя, мойки или сырой погоды эта пыль впитывает влагу и превращается в грязь. Так же она может быть погнута в результате неправильного монтажа, а последующее воздействие на нее со временем приводит к ее разрушению.

Если попытаться силой открыть заклинившую дверь, то велик шанс погнуть тягу еще сильнее. В конце концов ход тяги сильно снижается и актуатору не хватает перемещения для разблокировки. При этом, даже выправив тягу она уже меняет свою длину, ограничивая ход.

В данной ситуации может помочь лишь разбор двери и замена тяг на новые. При этом важно проверить работу замка, смазать его при необходимости. Если заметить вовремя неисправность то лучше произвести работу сразу, не дожидаясь когда дверь будет полностью заблокирована и возникнет больше сложностей с ее разбором.

Читать также: Форум мазда 6 2008 года

Особенности двери Шевроле Нива

Задняя дверь автомобиля довольно проста. Замок встроенный в нее аналогичен конструкции тому, что устанавливаются на модели ВАЗ. Если выходят из строя актуаторы, то можно открыть вручную.

Важные особенности системы: если активировать ЦЗ, когда будет немного приоткрыта одна из дверей то систему может заклинить, причем это будет не обязательно та, которую плохо закрыли.

Это может быть в результате заклинивания пружинки в корпусе замка. Это получается в результате того, что сталь, из которой она изготовлена, может не выдержать условия эксплуатации автомобиля. В итоге усики пружинки могут отломиться, и замок начнет работать через раз. Симптомы, как правило, могут быть различные, вплоть до открытия двери на ходу.

Работа по ремонту двери выполняется довольно просто.

Для начала необходимо полностью убрать декоративную обшивку. Это легко сделать даже на заблокированной двери. Достаточно выполнить несколько простых действий:

• выкручиваются саморезы в нижней части дверной карты.
• снимается ручка стеклоподъёмника. Для этого нужно подцепить ее отверткой и потянуть за защелку.
• выкручивается винт декоративной накладки.
• затем необходимо аккуратно отсоединить защелки дверной карты. это сделать можно с помощью длинной отвертки.

Теперь можно разблокировать дверь, потянув за актуатор или тягу. Так же можно с помощью длинной отвертки сдвинуть защелку замка.

Важно помнить: Перед тем как разблокировать необходимо, отключить минусовую клемму с АКБ.

После открытия нужно снять замок. Для этого откручиваются винты в торце..

Четырёхдверный кузов Нивы Шевроле, по сравнению с Нивой 2121, выглядел просто лимузином. До чего же обидно владельцам Шнивы, когда кузов этот превращается в трехдверный. Что делать, когда не открывается задняя дверь на Нива Шевроле, причины и выходы из ситуации рассмотрим прямо сейчас.

Почему не открывается задняя дверь на Нива Шевроле?

В Ниве Шевроле установлен штатный центральный замок, соответственно, в каждой из пяти дверей есть актуатор, который снимает блокировку замка при срабатывании центрального устройства.

Однако, как показывает практика, электроника совершенно не причастна к проблемам с замками.

В 99% случаев дело всё-таки в механике , то ли в самом замке, то ли в повреждении тяг. Случаи с примерзанием двери к кузову рассматривать не будем, это исключение, а вот чаще всего владельцев подводит всё-таки замок.

Поломка тяги замка (погнулась тяга)

Тяга замка задней двери отмечена стрелочкой.

Нередки случаи, когда тяги замка гнутся не из-за неправильной сборки (хотя и такое возможно), а из-за банального попадания грязи в полость двери.

Все происходит примерно так: защитная полиэтиленовая плёнка может отклеиться от каркаса двери в некоторых местах, а из-за этого в дверную полость попадает пыль. Все бы ничего, но пыль накапливается не только на дне полости, но и на рычажках самого замка. В один прекрасный момент мы едем на мойку или попадаем под крепкий ливень, пыль превращается в грязь и ограничивает рабочие хода замка.

Читать также: Amiwa отзывы о запчастях

Пытаясь открыть дверь ручкой, мы прилагаем всё большие усилия, вследствие чего тяга гнётся. Гнётся она до тех пор, пока актуатору центрального замка уже просто не хватает хода для разблокировки двери. Даже выпрямив тягу, мы ничего не добъёмся.

Задняя дверь без обшивки.

Выход в этой ситуации один — демонтаж дверной карты, выравнивание тяг, демонтаж, смазка и чистка замка. Причём, чем раньше это сделать, тем меньше шансов получить в итоге полностью заблокированную заднюю дверь.

Особенности конструкции, или хитрая пружина

Заклинивший замок багажника на Нива шевроле

В замке задней двери на Ниве Шевроле нет особо сложных механизмов. Замок обычный, работает он по принципу ВАЗовского, единственная разница в том, что его блокирует и разблокирует актуатор. Актуаторы тоже выходят из строя, но это бывает крайне редко. Да и в этом случае всегда есть возможность открыть или закрыть дверь вручную.

Однако и в этой системе есть нюансы — если активировать центральный замок при открытой хотя бы на один щелчок любой двери, может заклинить замок как задней, так и любой другой двери.

В большинстве же случаев все дело в пружине в корпусе , которая нагружает один из рычагов заднего дверного замка. Вероятно, сталь, из которой выполнена пружина, не соответствует условиям эксплуатации, поэтому усики пружины часто отламываются. В итоге один из рычагов замка живёт своей жизнью — захочет, заблокирует замок, захочет, откроет дверь на ходу. Неприятная история, поэтому при первых капризах замка или его привода стоит снять его и устранить причину.

Снимаем замок задней двери на Ниве Шевроле для ремонта

Придётся снять обшивку задней двери.

Даже в том случае, когда дверь уже не открывается, добраться до замка и разблокировать его, а потом снять и отремонтировать можно запросто. Делается это так:

1. Дверная карта задней двери снимается даже в том случае, когда дверь заблокирована. Для начала откручиваем два самореза снизу дверной карты.
2. Снимаем ручку стеклоподъемника, отогнув плоской отвёрткой ручку и потянув защёлку кверху.
3. Откручиваем винт крепления декоративной накладки под ручкой двери, оттянув ручку на себя.
4. Дверная карта держится на шести пистонах — два снизу, два по центу и два сверху. Они отщёлкиваются, если поддеть их длинной отвёрткой. Теперь дверную карту можно снимать.

Читать также: Магнитола из планшета своими руками

Декоративная карта снята.

Видео о снятии замка на Нива Шевроле

Открытие двери

Замок можно разблокировать, потянув за пластиковый язычок актуатора или за другой рычаг, используя длинную отвёртку, можно сдвинуть саму защёлку замка.

Когда дверь открылась, можно снимать замок, но перед этим необходимо снять минусовую клемму с АКБ. Замок держится на винтах крепления в торце двери.

Замок двери багажника.

После их удаления длинной отвёрткой нужно снять приводные тяги, разъединить клеммные колодки и вынуть замок из дверной полости вместе с актуатором . После этого, когда замок будет в руках, причина станет видна. В крайнем случае, замок можно заменить. Удачной всем работы и послушных замков!

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

у меня задняя правая заблокирована, более двух лет. раскурочил все что можно, но не открыл.

Насоветуйте мне тоже. ¶

Там интереснее ситуация, проблема ни в слетевших тягах. Ручки работают, тяги двигаются, а дверь не открывается.

Руку просовываешь в дверь, двигаешь все рычажки и тяги, а ему насрать на твои действия. Он ждет молотка. ¶
